這是什么三極管，RA

ID:245053 · 發表于 2021-11-25 12:58

請教一下，這是什么三極管，RA...

ID:123289 · 發表于 2021-11-25 15:30

如果你認定它是三極管，就拆下來量一下，至少可以分出：NPN、PNP、NMOS、PMOS。

ID:28752 · 發表于 2021-11-25 16:18

應該是LR431,你在某1個寶搜"RA SOT23"就知道了...,搜索引擎不好用,可以是試試其它方式

ID:716656 · 發表于 2021-11-25 16:20

從某一個寶搜一下sot23-3 絲印RA,看下哪個型號能對上

ID:245053 · 發表于 2021-11-25 16:25

yzwzfyz 發表于 2021-11-25 15:30
如果你認定它是三極管，就拆下來量一下，至少可以分出：NPN、PNP、NMOS、PMOS。

就是不確定是什么

ID:245053 · 發表于 2021-11-25 16:26

壓著我頭發啦發表于 2021-11-25 16:20
從某一個寶搜一下sot23-3 絲印RA,看下哪個型號能對上

在某一個寶搜過，沒找到有絲印RA的

ID:28752 · 發表于 2021-11-25 16:42

應用場景是啥樣的?光看個管子不好判斷,RA太多了

ID:245053 · 發表于 2021-11-25 16:55

grb7906 發表于 2021-11-25 16:42
應用場景是啥樣的?光看個管子不好判斷,RA太多了

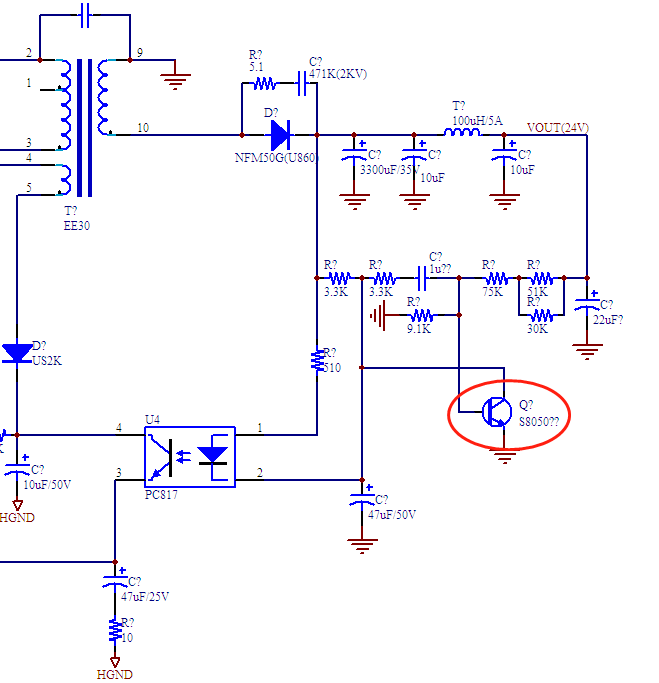

用在開關電源里面后級電路，測繪的電路大致如圖

ID:28752 · 發表于 2021-11-25 17:01

pcf2000 發表于 2021-11-25 16:55
用在開關電源里面后級電路，測繪的電路大致如圖

這是電壓基準...搜LR431

ID:28752 · 發表于 2021-11-25 17:05

LR431ALT1

ID:245053 · 發表于 2021-11-25 17:20

grb7906 發表于 2021-11-25 17:05
LR431ALT1

在某一個寶上搜到絲印RA的也有431,就是絲印上有個躺起的 N ，就不好確認。。。

ID:245053 · 發表于 2021-11-25 17:42

grb7906 發表于 2021-11-25 17:01
這是電壓基準...搜LR431

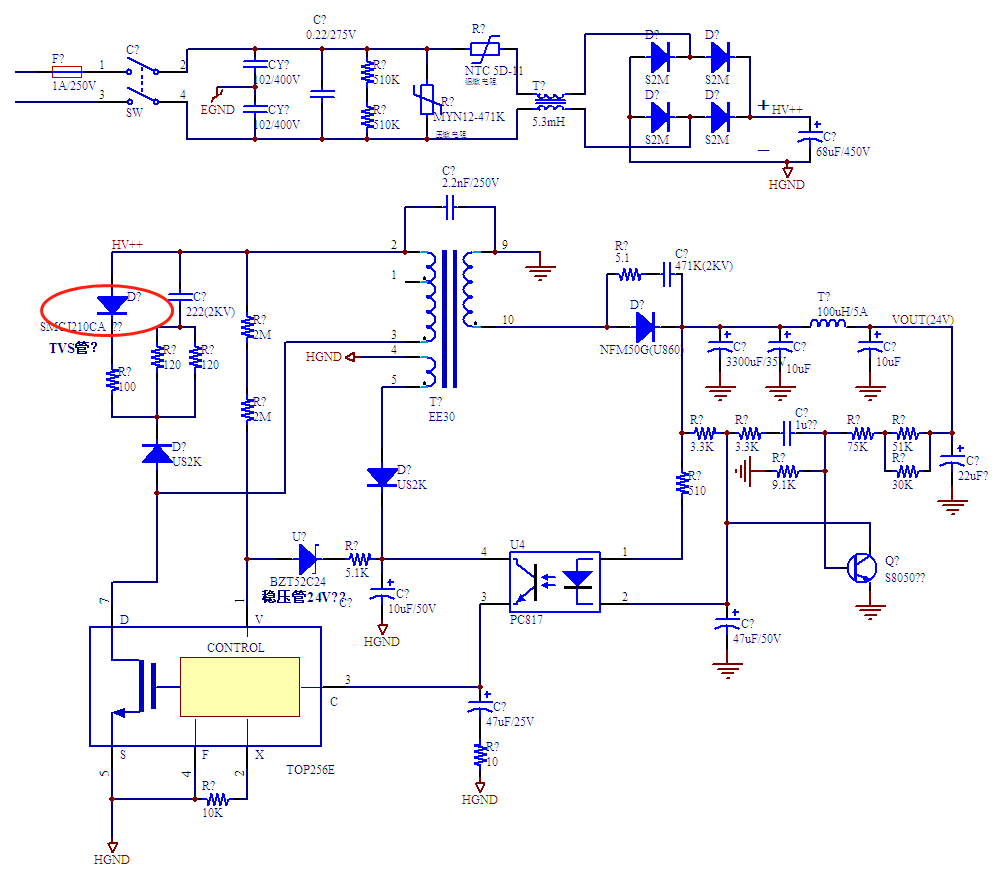

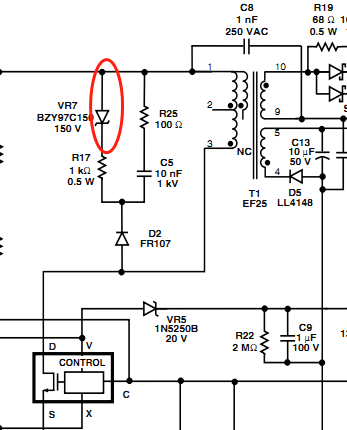

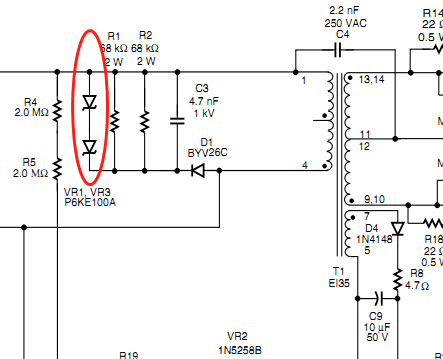

非常感謝，再請教一個問題：圖中位置的器件在板子上是一個二極管模樣的器件，絲印是 BHW，按絲印在網上查了一下，發現是無極性的210V的TVS管，但在資料上是一個150V的穩壓管；資料上也有一個電路是用的TVS，只是跟板子上的電路差異大。所以請教一下這個器件該是TVS管還是穩壓管，板子上用TVS管有什么用意？再次感謝，
