CD4060+74LS161+74LS248 7位時鐘原理圖PCB文件

ID:988762 · 發表于 2021-12-13 20:29

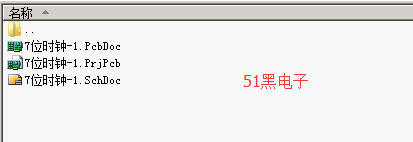

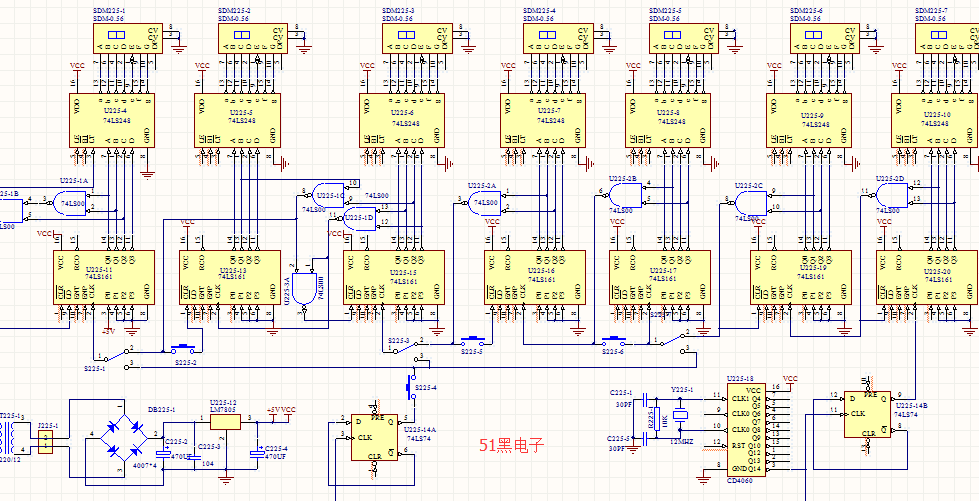

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

ID:824490 · 發表于 2021-12-16 14:55

打樣板測試過了嗎？
1:每一個IC的電源端都少了一個濾波電容。
2:32768的晶體，這種封裝的不好找。
3:整板沒有一個固定孔，如何安裝？
4:邏輯上可靠嗎？少了一個與門電路，會不會出現上電顯示11：11：11秒的情況？

ID:16255 · 發表于 2021-12-25 09:37

這個PCB布線，看著真難受。

ID:159600 · 發表于 2022-1-8 16:07

學習一下,不要都是批判的眼光,想想自己當初

ID:824490 · 發表于 2022-1-17 10:22

atl0402 發表于 2022-1-8 16:07
學習一下,不要都是批判的眼光,想想自己當初

既然發到這邊來了，就要做好迎接鮮花和雞蛋的心理準備。太玻璃心就不要發上來了

ID:1078421 · 發表于 2023-5-18 22:58

請問一下74ls161怎么找

ID:1115088 · 發表于 2024-4-2 05:54

請問一下這個74ls161不是4位時鐘嘛？
