為何這電路原理圖控制不了繼電器?

ID:416108 · 發表于 2021-12-21 17:13

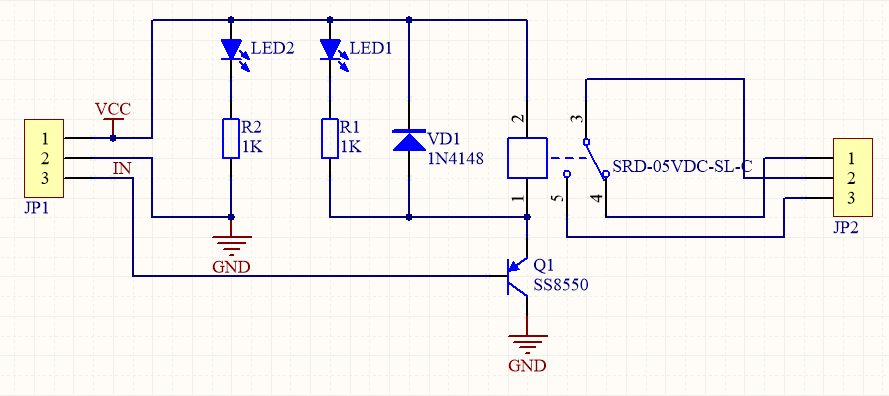

如圖。

ID:491875 · 發表于 2021-12-21 18:43

你得給出參數，不然不容易回答！另外，PNP三極管最好給基極接一個上偏置電阻，以保證靜態時基極處于高電位，防止三極管誤觸發。還有三極管的負載最好接集電極，以防止可能產生的反饋?zhàn)饔脤?dǎo)致三極管導通不完全。

ID:979299 · 發表于 2021-12-21 19:03

看上去沒什么問題，最好加一個偏值電阻，控制信號低電平有效

ID:94031 · 發表于 2021-12-21 19:34

繼電器線圈應放在集電極回路，基極應有限流電阻。

ID:725922 · 發表于 2021-12-21 19:54

學習，不是太清楚。一般要加基極電阻，根據負載電流和放大倍數計算一下阻值，但直接連接好像也應該可以才對吧？偏置電阻其實可加可不加，不影響功能。

ID:94031 · 發表于 2021-12-21 20:04

wdmcp 發表于 2021-12-21 19:54
學習，不是太清楚。一般要加基極電阻，根據負載電流和放大倍數計算一下阻值，但直接連接好像也應該可以才對 ...

當你把繼電器線圈放在集電極回路，基極是要有限流電阻。

ID:955673 · 發表于 2021-12-21 20:13

你這個電路單片機 繼電器都是 5V 的，加限流電阻勉強能用，3.3V單片機控制 5V 以上繼電器基本失效

ID:725922 · 發表于 2021-12-21 20:19

我猜主要問題就是出在負載位置上了，負載應該在集電極一側。因?yàn)樨?fù)載上壓降可能是很大的，繼電器又是電感線圈，導致Ube無法滿足0.7V，放在集電極一側就不用考慮了，發射極和基極電流一定能建立起來。常規要加基極限流電阻，保護三極管。記得書上講是：由負載電流和放大倍數算基極電流，vcc減去0.7算基極電壓，然后算出基極電阻。

ID:377210 · 發表于 2021-12-21 21:56

基極要加限流電阻，還有，一般P管是放高端使用的。你這放低端使用，還是控制繼電器...

ID:977861 · 發表于 2021-12-21 21:57

電路本身沒問題，關鍵是你的前級電路如何設計及后級控制什么樣的東東

ID:401564 · 發表于 2021-12-21 22:01

為什么要用SS8550呢?
你不覺得應該是SS8050嗎?
你不覺得這個電路怪怪的嗎?人家是這樣控制的

ID:965189 · 發表于 2021-12-21 22:08

換N管，加一電阻，就是11樓這樣的電器就可以了。

ID:115923 · 發表于 2021-12-21 22:35

換成 S8050 即可

ID:810165 · 發表于 2021-12-22 10:54

原理圖錯誤，這里換成NPN才對，并且要加限流電阻以及下拉電阻，如果非要用8550，那要將8550加在上面，射極接電源，集電極接線圈，線圈下面接地，同樣要加限流電阻，并加上拉

ID:61632 · 發表于 2021-12-22 13:33

原理圖確實是存在一些問題，pnp三極管集電極接VCC,繼電器線包一端接PNP管的發射極，另一端接地，14樓是正解，之所以為什么要接三極管，那是因?yàn)轵?qū)動傳統的繼電器器電流是很大的，集成電路引腳輸出直接驅動不起來（功率不夠），所以要加三極管，對電流放大。

ID:491875 · 發表于 2021-12-22 19:30

mayouzhen2008 發表于 2021-12-22 10:54
原理圖錯誤，這里換成NPN才對，并且要加限流電阻以及下拉電阻，如果非要用8550，那要將8550加在上面，射極 ...

單從樓主的原理圖看，我們沒道理肯定原理圖錯誤！雖然負載接發射極有些不妥，但只要保證BE之間的壓差不小于-0.7V就能夠使三極管導通繼電器工作。因?yàn)閂CC樓主并沒有標明，所以，我們不能說一定是5V，如果12V，那么，降低一個0.7V左右的電壓繼電器還是可以工作的！不明白的是樓主沒有標注相關參數！控制電壓是多少？VCC是多少？繼電器是不能吸合還是不能斷開？

ID:995829 · 發表于 2021-12-22 19:34

PNP三極管最好給基極接一個上偏置電阻，以保證靜態時基極處于高電位，防止三極管誤觸發。還有三極管的負載最好接集電極，以防止可能產生的反饋?zhàn)饔脤?dǎo)致三極管導通不完全。

ID:725922 · 發表于 2021-12-23 10:17

老愚童63 發表于 2021-12-22 19:30
單從樓主的原理圖看，我們沒道理肯定原理圖錯誤！雖然負載接發射極有些不妥，但只要保證BE之間的壓差不小 ...

vcc一定是5v，繼電器型號都寫了，而且led的限流電阻是1k，一般就是5v或3.3v才這樣選。

ID:491875 · 發表于 2021-12-23 10:39

wdmcp 發表于 2021-12-23 10:17
vcc一定是5v，繼電器型號都寫了，而且led的限流電阻是1k，一般就是5v或3.3v才這樣選。

對，沒有看繼電器型號，5V的話確實有的懸

ID:994053 · 發表于 2021-12-24 14:18

加一個偏值電阻

ID:981034 · 發表于 2022-1-4 11:40

發射極輸出百分之百錯誤

ID:123289 · 發表于 2022-1-4 16:05

查一下繼電器手冊，對比與你的輸入，是否符合。
這是很簡單的事。

ID:486279 · 發表于 2022-1-7 12:29

加個電阻啊
