如何使用兩個普通ADC口接差分信號的傳感器?

ID:686513 · 發表于 2022-2-10 13:16

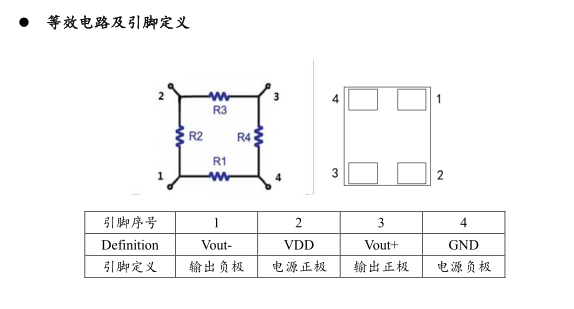

此傳感器輸出的兩個引腳如何接到沒有差分功能的普通ADC口上（樣品直接把vout+ vout-接在兩個普通的ADC口），程序如何處理？

ID:94031 · 發表于 2022-2-10 15:09

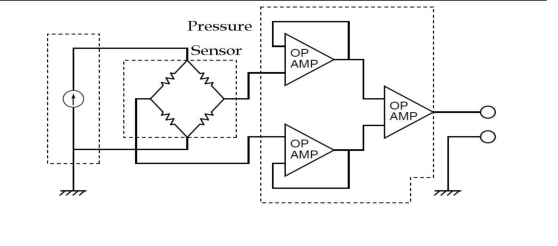

數據手冊已要求你用儀表放大器把差分信號轉為單端信號，再用普通單片機ADC口轉換。

ID:686513 · 發表于 2022-2-10 17:57

xuyaqi 發表于 2022-2-10 15:09
數據手冊已要求你用儀表放大器把差分信號轉為單端信號，再用普通單片機ADC口轉換。

儀表放大器能不能省掉？把VOUT+和VOUT-直接接在兩個普通的ADC接口，軟件上處理。我看到有的產品是這樣直接連的。

ID:236035 · 發表于 2022-2-14 10:03

V+ 減去 V- 不就是差分。

ID:686513 · 發表于 2022-2-14 21:05

ly1972001 發表于 2022-2-14 10:03
V+ 減去 V- 不就是差分。

v+減去V-可以得到一個連續的數字結果，如1，2，3，4，5，6，7，8，9 10 ; 但我想通過查表法顯示1到20，是不是辦不到？

ID:879809 · 發表于 2022-2-14 21:36

儀表放大器貴且溫漂很大，不如用兩三塊錢的國產24位sigma-delta adc，直接就是差分輸入，廠家有芯海、海芯、天微……

ID:686513 · 發表于 2022-2-15 11:32

發表于 2022-2-14 21:36
儀表放大器貴且溫漂很大，不如用兩三塊錢的國產24位sigma-delta adc，直接就是差分輸入，廠家有芯海、海芯 ...

有些單片機內有信號放大的PGA，是不是用這種還PGA的12位ADC芯片也可以？

ID:45879 · 發表于 2022-2-15 13:02

zhth1979 發表于 2022-2-15 11:32
有些單片機內有信號放大的PGA，是不是用這種還PGA的12位ADC芯片也可以？

你搜索一下 “稱重芯片”

ID:94031 · 發表于 2022-2-15 14:39

zhth1979 發表于 2022-2-10 17:57
儀表放大器能不能省掉？把VOUT+和VOUT-直接接在兩個普通的ADC接口，軟件上處理。我看到有的產品是這樣直 ...

信號不放大無法直接用ADC接口。

ID:879809 · 發表于 2022-2-15 18:35

zhth1979 發表于 2022-2-15 11:32
有些單片機內有信號放大的PGA，是不是用這種還PGA的12位ADC芯片也可以？

sigma-delta ADC才普遍帶有PGA，12位ADC還真不知道哪一款有PGA的，你說下型號？還有你的信號fullscale？

ID:686513 · 發表于 2022-2-21 19:49

發表于 2022-2-15 18:35
sigma-delta ADC才普遍帶有PGA，12位ADC還真不知道哪一款有PGA的，你說下型號？還有你的信號fullscale？

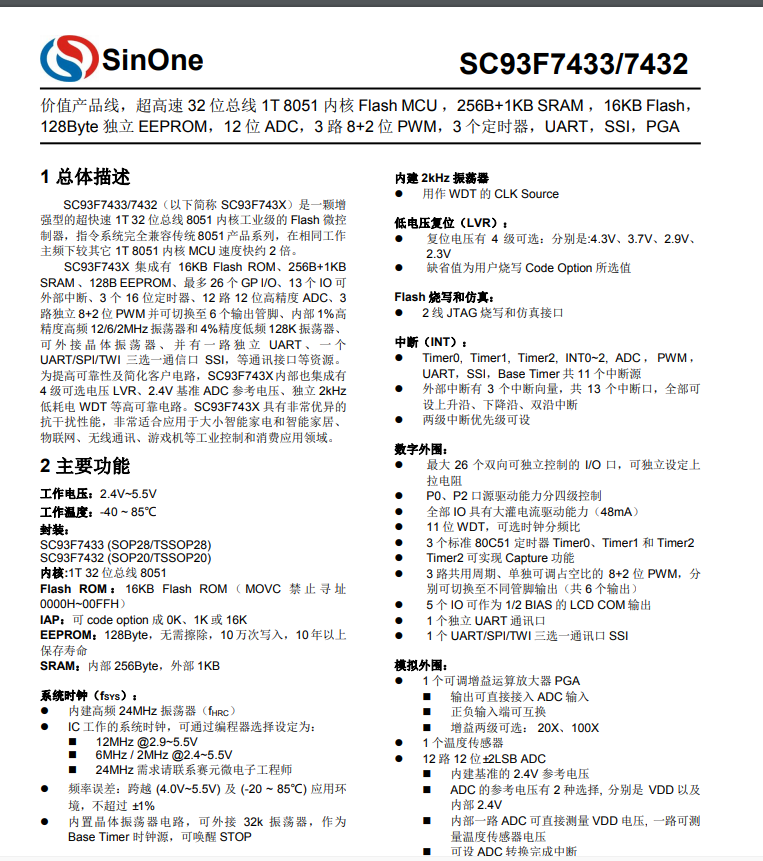

中微和賽元都有呀，如賽元的SC93f7433 1325398928(1).png
