單片機188數碼管消影程序調試問題

ID:531175 · 發表于 2022-2-12 15:03

大家好，請教一下，我在使用188數碼管時，遇到了一個消影問題，數碼管動態掃描，在刷新函數中，已經加入了消影語句，即各個引腳設置為高阻輸入，但是不應該亮的數碼管還是會有弱光，所以顯示并不清晰，當然消影函數還是有一定的作用，不加消影函數，幾乎無法分辨數字，請大家?guī)蛶兔Γ纯词悄睦镉袉栴}

硬件上：使用的是STC8G1K08系列，直接IO口驅動數碼管
程序是從 188數碼管顯示這里幾乎不動的寫過來的，刷新函數在定時器中斷函數中每 4ms 刷新一次

#include "188.h"
#include "delay.h"
#include "intrins.h"
#include "stc8g.h"
sbit PSEG_1 = P3^6;
sbit PSEG_2 = P3^5;
sbit PSEG_3 = P3^4;
sbit PSEG_4 = P3^3;
sbit PSEG_5 = P3^2;
#define PIN1_IN() P3M1 |= 0x40;P3M0 &= 0xbf; //把單片機IO口配置為高阻輸入
#define PIN2_IN() P3M1 |= 0x20;P3M0 &= 0xdf;
#define PIN3_IN() P3M1 |= 0x10;P3M0 &= 0xef;
#define PIN4_IN() P3M1 |= 0x08;P3M0 &= 0xf7;
#define PIN5_IN() P3M1 |= 0x04;P3M0 &= 0xfb;
#define PIN1_L() P3M0 |= 0x40;P3M1 &= 0xbf;PSEG_1 = 0; //配置為推挽輸出，且拉低
#define PIN2_L() P3M0 |= 0x20;P3M1 &= 0xdf;PSEG_2 = 0;
#define PIN3_L() P3M0 |= 0x10;P3M1 &= 0xef;PSEG_3 = 0;
#define PIN4_L() P3M0 |= 0x08;P3M1 &= 0xf7;PSEG_4 = 0;
#define PIN5_L() P3M0 |= 0x04;P3M1 &= 0xfb;PSEG_5 = 0;
#define PIN1_H() P3M0 |= 0x40;P3M1 &= 0xbf;PSEG_1 = 1; //配置為推挽輸出，且拉高
#define PIN2_H() P3M0 |= 0x20;P3M1 &= 0xdf;PSEG_2 = 1;
#define PIN3_H() P3M0 |= 0x10;P3M1 &= 0xef;PSEG_3 = 1;
#define PIN4_H() P3M0 |= 0x08;P3M1 &= 0xf7;PSEG_4 = 1;
#define PIN5_H() P3M0 |= 0x04;P3M1 &= 0xfb;PSEG_5 = 1;
/************************************************************************************/
void LED_GPIO_Init(void)//初始化IO口
{
P3PU &= 0x83; //關閉上拉電阻
P3M1 &= 0x83; //設置P3.2~P3.6為推挽輸出
P3M0 |= 0x7c;
}
/********************************熄滅所有數碼管***********************************/
void Set_AllPin_INPUT(void)
{
PIN1_IN();//把單片機IO口配置為輸入模式
PIN2_IN();
PIN3_IN();
PIN4_IN();
PIN5_IN();
}
unsigned char bai=0,shi=0,ge=0;//百位，十位，個位，
unsigned short display_sram=0;
unsigned short code Segment[3][11]={
{0x0000,0x0006,0x0000,0x0000,0x0000,0x0000,0x0000,0x0000,0x0000,0x0000,0x0000},//百位
{0x0770,0x0420,0x0741,0x0661,0x0431,0x0271,0x0371,0x0460,0x0771,0x0671,0x0000},//十位
{0xE888,0x8080,0xD808,0xD880,0xB080,0x7880,0x7888,0x8880,0xF888,0xF880,0x0000} //個位
};
void Display_Scan1(void)
{
PIN1_L(); //拉低Pin1
if(display_sram&0x8000) //取出最高位
PIN2_H();
if(display_sram&0x4000)
PIN3_H();
if(display_sram&0x2000)
PIN4_H();
if(display_sram&0x1000)
PIN5_H();
}
void Display_Scan2(void)
{
PIN2_L(); //拉低Pin2
if(display_sram&0x0800)
PIN1_H();
if(display_sram&0x0400)
PIN3_H();
if(display_sram&0x0200)
PIN4_H();
if(display_sram&0x0100)
PIN5_H();
}
void Display_Scan3(void)
{
PIN3_L(); //拉低Pin3
if(display_sram&0x0080)
PIN1_H();
if(display_sram&0x0040)
PIN2_H();;
if(display_sram&0x0020)
PIN4_H();
if(display_sram&0x0010)
PIN5_H();
}
void Display_Scan4(void)
{
PIN4_L(); //拉低Pin4
if(display_sram&0x0008)
PIN1_H();
if(display_sram&0x0004)
PIN2_H();
if(display_sram&0x0002)
PIN3_H();
if(display_sram&0x0001)
PIN5_H();
}
/****************************顯示函數***********************************/
//放在定時器中斷函數，5ms運行一次，掃描一輪需要4*5ms=20ms，
//也就是50Hz的刷新頻率，如果感覺閃爍，可以4ms運行。
void Display_tube(void)
{
static unsigned char case_cnt;//逐行掃描
Set_AllPin_INPUT();//消影作用
display_sram=0;
display_sram=Segment[0][bai] | Segment[1][shi] | Segment[2][ge];//顯示百位，十位，個位
switch(case_cnt)
{
case 0x00:Display_Scan1();case_cnt++;break;
case 0x01:Display_Scan2();case_cnt++;break;
case 0x02:Display_Scan3();case_cnt++;break;
case 0x03:Display_Scan4();case_cnt=0;break;
default:case_cnt=0;break;
}
}
void Dispaly_Dig(unsigned int dig)//拆分
{
bai = dig/100;
shi = (dig/10)%10;
ge = dig%10;
Display_tube();
}

復制代碼

這是定時器中斷函數，4ms一次刷新

void TM1_Isr() interrupt 3 //定時器1
{
static unsigned char case_cnt;//定時中斷次數
case_cnt++;
if(case_cnt==4)
{
case_cnt=0;
Dispaly_Dig(12);//顯示數字12
}
}

復制代碼

這是原理圖，直接連到了單片機引腳上

這是效果圖，圖一加有消影函數，圖二未添加，消影函數如圖三所示

拜托大家了

ID:213173 · 發表于 2022-2-12 15:03

采用查理復用IO驅動方式，掃描周期小于1.25ms，每次只需點亮一個筆段，分16次完成一輪，不必消隱。

查理復用IO驅動數碼管.docx (92.31 KB, 下載次數: 166)

ID:313048 · 發表于 2022-2-12 16:22

先顯示再消影，你先消影再顯示就相當于程序跑了一圈，然后你開頭滅一下大部分時間都是亮的

ID:962396 · 發表于 2022-2-12 22:37

wulin 發表于 2022-2-12 21:10
采用查理復用IO驅動方式，掃描周期小于1.25ms，每次只需點亮一個筆段，分16次完成一輪，不必消隱。

謝謝學習一下

ID:575020 · 發表于 2022-2-13 23:40

以前還在糾結數碼管用573、595、還有TM、MAX系列到底那種方式好，今天看到這種5腳2位半數碼管又徹底傻眼了，想不通怎么會有如此怪異設計的數碼管。

ID:399179 · 發表于 2022-3-26 21:58

哎呀！我也遇到這樣的問題了

ID:1067504 · 發表于 2023-7-21 22:00

能不能分享完整的源代碼，我想學習一下，謝謝！

ID:1073939 · 發表于 2023-7-22 16:59

你這代碼就是查理復用。沙發的一次只點亮一個燈，亮度為你現在驅動的1/4，還沒你現在驅動好。
消隱后要先準備數據，再拉低相應腳,使需要亮的LED同時亮。
你代碼框架不好，整理了一下。

#include "188.h"
#include "delay.h"
#include "intrins.h"
#include "stc8g.h"
sbit PSEG_1 = P3 ^ 6;
sbit PSEG_2 = P3 ^ 5;
sbit PSEG_3 = P3 ^ 4;
sbit PSEG_4 = P3 ^ 3;
sbit PSEG_5 = P3 ^ 2;
#define PIN1_IN() \
P3M1 |= 0x40; \
P3M0 &= 0xbf; // 把單片機IO口配置為高阻輸入
#define PIN2_IN() \
P3M1 |= 0x20; \
P3M0 &= 0xdf;
#define PIN3_IN() \
P3M1 |= 0x10; \
P3M0 &= 0xef;
#define PIN4_IN() \
P3M1 |= 0x08; \
P3M0 &= 0xf7;
#define PIN5_IN() \
P3M1 |= 0x04; \
P3M0 &= 0xfb;
#define PIN1_L() \
P3M0 |= 0x40; \
P3M1 &= 0xbf; \
PSEG_1 = 0; // 配置為推挽輸出，且拉低
#define PIN2_L() \
P3M0 |= 0x20; \
P3M1 &= 0xdf; \
PSEG_2 = 0;
#define PIN3_L() \
P3M0 |= 0x10; \
P3M1 &= 0xef; \
PSEG_3 = 0;
#define PIN4_L() \
P3M0 |= 0x08; \
P3M1 &= 0xf7; \
PSEG_4 = 0;
#define PIN5_L() \
P3M0 |= 0x04; \
P3M1 &= 0xfb; \
PSEG_5 = 0;
#define PIN1_H() \
P3M0 |= 0x40; \
P3M1 &= 0xbf; \
PSEG_1 = 1; // 配置為推挽輸出，且拉高
#define PIN2_H() \
P3M0 |= 0x20; \
P3M1 &= 0xdf; \
PSEG_2 = 1;
#define PIN3_H() \
P3M0 |= 0x10; \
P3M1 &= 0xef; \
PSEG_3 = 1;
#define PIN4_H() \
P3M0 |= 0x08; \
P3M1 &= 0xf7; \
PSEG_4 = 1;
#define PIN5_H() \
P3M0 |= 0x04; \
P3M1 &= 0xfb; \
PSEG_5 = 1;
/************************************************************************************/
void LED_GPIO_Init(void) // 初始化IO口
{
P3PU &= 0x83; // 關閉上拉電阻
P3M1 &= 0x83; // 設置P3.2~P3.6為推挽輸出
P3M0 |= 0x7c;
}
/********************************熄滅所有數碼管***********************************/
void Set_AllPin_INPUT(void)
{
PIN1_IN(); // 把單片機IO口配置為輸入模式
PIN2_IN();
PIN3_IN();
PIN4_IN();
PIN5_IN();
}
unsigned short display_sram = 0;
void Display_Scan1(void)
{
// PIN1_L(); // 拉低Pin1,放后面能保證4個燈同時亮
if (display_sram & 0x8000) // 取出最高位
PIN2_H();
if (display_sram & 0x4000)
PIN3_H();
if (display_sram & 0x2000)
PIN4_H();
if (display_sram & 0x1000)
PIN5_H();
PIN1_L(); // 拉低Pin1,放后面能保證4個燈同時亮
}
void Display_Scan2(void)
{
if (display_sram & 0x0800)
PIN1_H();
if (display_sram & 0x0400)
PIN3_H();
if (display_sram & 0x0200)
PIN4_H();
if (display_sram & 0x0100)
PIN5_H();
PIN2_L(); // 拉低Pin2
}
void Display_Scan3(void)
{
if (display_sram & 0x0080)
PIN1_H();
if (display_sram & 0x0040)
PIN2_H();
;
if (display_sram & 0x0020)
PIN4_H();
if (display_sram & 0x0010)
PIN5_H();
PIN3_L(); // 拉低Pin3
}
void Display_Scan4(void)
{
if (display_sram & 0x0008)
PIN1_H();
if (display_sram & 0x0004)
PIN2_H();
if (display_sram & 0x0002)
PIN3_H();
if (display_sram & 0x0001)
PIN5_H();
PIN4_L(); // 拉低Pin4
}
unsigned short code Segment[3][11] = {
{0x0000, 0x0006, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000, 0x0000}, // 百位
{0x0770, 0x0420, 0x0741, 0x0661, 0x0431, 0x0271, 0x0371, 0x0460, 0x0771, 0x0671, 0x0000}, // 十位
{0xE888, 0x8080, 0xD808, 0xD880, 0xB080, 0x7880, 0x7888, 0x8880, 0xF888, 0xF880, 0x0000} // 個位
};
unsigned short g_display_sram = 0;
void Dispaly_Dig(unsigned int dig) // 拆分
{
unsigned char bai = dig / 100;
unsigned char shi = (dig / 10) % 10;
unsigned char ge = dig % 10;
unsigned short i16 = Segment[0][bai] | Segment[1][shi] | Segment[2][ge]; // 顯示百位，十位，個位
EA = 0;
// 改變g_display_sram不是原子操作，所以要關中斷。
// 增加全局變量g_display_sram，是為了盡量減少中斷的運算量
g_display_sram = i16;
EA = 1;
}
// 定時器中斷函數，5ms運行一次，掃描一輪需要4*5ms=20ms，
// 也就是50Hz的刷新頻率，如果感覺閃爍，可以4ms運行。
void TM1_Isr() interrupt 3 // 定時器1
{
// static unsigned short display_sram = 0;
static unsigned char case_cnt = 0; // 逐行掃描
Set_AllPin_INPUT(); // 消影作用
switch (case_cnt)
{
case 0x00:
Display_Scan1();
case_cnt++;
break;
case 0x01:
Display_Scan2();
case_cnt++;
break;
case 0x02:
Display_Scan3();
case_cnt++;
break;
case 0x03:
Display_Scan4();
case_cnt = 0;
display_sram = g_display_sram; // 僅在此處改變display_sram
break;
default:
case_cnt = 0;
break;
}
}

復制代碼

/*
0~999循環顯示
*/
void Dispaly_Dig_loop()
{
unsigned short i16 = 0;
while (1)
{
Dispaly_Dig(i16++);
if (i16 == 1000)
i16 = 0;
delayMs(500);
}
}

復制代碼

ID:1067504 · 發表于 2023-7-22 20:03

這個數組是怎么得來的？怎么取模的？

ID:1073939 · 發表于 2023-7-24 10:24

螞蟻科技發表于 2023-7-22 20:03
這個數組是怎么得來的？怎么取模的？

樓主文中有鏈接。

ID:361594 · 發表于 2024-4-28 08:25

我是CSDN的原創作者，評論區各位都是在瞎扯淡，這個代碼已經是用在量產產品了，根本沒有你們所說的問題，肯定是樓主單片機的寄存器沒有配置好，

ID:1125252 · 發表于 2024-7-18 08:43

問下P3M1/P3M0分別指代什么？是分別指代共陽端和負極嗎？

ID:619259 · 發表于 2024-7-18 12:51

關于188數碼管，經過研究與實踐，幾點總結：
1.單片機IO口要有推挽輸出和高阻輸入模式，我用的是STC32G單片機，在實踐中采用推挽輸出和高阻輸入兩種模式配合驅動。（使用準雙向和高阻模式時，亮度暗，不推薦）。

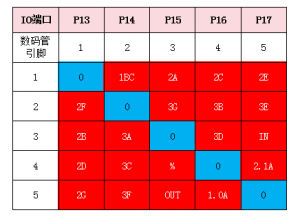

2.先測試各引腳的電平與字段的對應關系，得出引腳驅動電平關系表（紅色為高電平、藍色為低電平）。

3.根據驅動電平關系表配置IO口。
下圖為IO配置代碼表，本案例使用P1.3-P1.7驅動。

4.逐段驅動（總20段），動態掃描。
以第三位為例，掃描程序如下：

每掃描完成一個字段，都需要消隱，不然會出現鬼影。

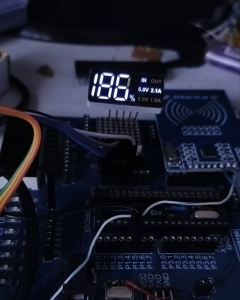

顯示效果如下圖：

ID:59202 · 發表于 2024-7-18 19:30

P3M1/P3M0是STC單片機的P3口配置寄存器，拿來設置I/O口工作模式的

ID:828160 · 發表于 2024-7-18 20:46

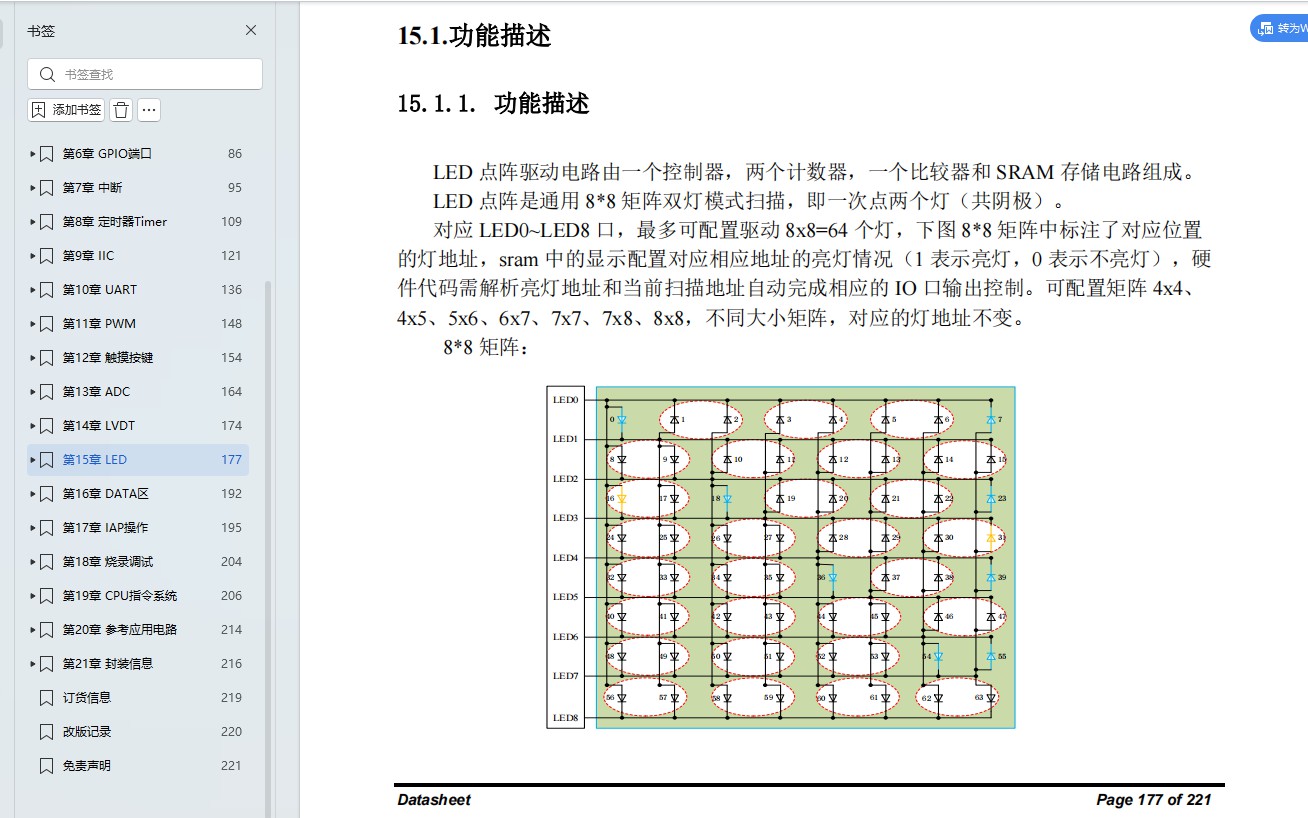

這么簡單的數碼管，直接用帶LED串行點陣的單片機就可以驅動了，最多9個IO驅動64個LED，而且還能調亮度，不僅能調16級亮度，還可以讓同時亮的LED顯示兩種不同的亮度。

BF6612SCXXB-XJLK-MCU CN-Datasheet-V1.0-22-03-03.pdf (5.52 MB, 下載次數: 13)

帳號		自動登錄	找回密碼
密碼			立即注冊
