便攜的小玩意兒如何選擇電源芯片？

ID:88256 · 發表于 2022-3-3 10:07

1：一節鋰電降壓到3.3V，電流最大200mA（最好再介紹一種能夠到500mA的芯片），請推薦一下用什么芯片，靜態電流要小。
2：兩片聚合物鋰電池或者兩個不帶保護板的18650串聯供電，用1117-3.3V的芯片，假如負載電流達到500mA，1117發熱會厲害嗎？如何用USB提供的5V對鋰電充電（充電電路做在板上，插上插頭不需任何動作就能充電）？18650用什么保護？（目前考慮買拆機的保護板）
3：一節18650升壓到5V，如果有插USB，就由USB接管提供5V電源，并且也對鋰電進行充電，能否提供一個具體的電路？
4：IP5306后面直接帶負載，可以雙擊關機，但是關機后還有兩伏多的電壓輸出，能否讓5306輸出為零？能否解決5306充電時自動開機無法關機的問題？

ID:401564 · 發表于 2022-3-3 15:19

1,TPS54331,輸出電流3A,關斷電流:1uA
2,參考1,鋰電池供電,在功率電路上,沒有人會用線性降壓的
3,這是一個電源路徑選擇電路,用MOS管可以實現
4,沒用過這個IC

ID:641629 · 發表于 2022-3-3 15:52

3：一節18650升壓到5V，如果有插USB，就由USB接管提供5V電源，并且也對鋰電進行充電，能否提供一個具體的電路？
這個直接用個雙PMOS在高端做隔離，加三極管驅動即可

IP5306后面直接帶負載，可以雙擊關機，但是關機后還有兩伏多的電壓輸出，能否讓5306輸出為零？能否解決5306充電時自動開機無法關機的問題？
這個是5306的自動輸出功能，意思就是插上USB設備，不用按按鍵，直接給手機充電，這個電壓是虛電壓，不用管

ID:88256 · 發表于 2022-3-3 23:20

Y_G_G 發表于 2022-3-3 15:19
1,TPS54331,輸出電流3A,關斷電流:1uA
2,參考1,鋰電池供電,在功率電路上,沒有人會用線性降壓的
3,這是一個 ...

謝謝了！不過看了一下TPS54331的資料，是開關電源芯片，外圍電路復雜多了，對于便攜設備來說不利于縮小體積，并且，輸入電壓最低3.5V，18650怎么樣也可以放電到3.2V吧？局限性比較大一點，有沒有別的簡單一點的芯片？
3：N型、P型的場效應管我一直容易搞混，對于應用更是暈，要用路徑選擇，我只能百度現成的電路

ID:88256 · 發表于 2022-3-3 23:27

liuxuhe 發表于 2022-3-3 15:52
3：一節18650升壓到5V，如果有插USB，就由USB接管提供5V電源，并且也對鋰電進行充電，能否提供一個具體的電 ...

謝謝了！3：發帖之前也是這樣想的，但我對于MOS的應用實在是頭暈，看來還是得去百度一下現成的電路了，以前有看到過這樣的電路，現在不懂得還搜得到嗎（該用什么樣的關鍵詞）？
4：沒去測過電流，但是關機后電池消耗挺快的，所以一直以為有用電，畢竟負載一直接住沒斷開的，等有空測試一下。

ID:401564 · 發表于 2022-3-3 23:45

hhdsdy 發表于 2022-3-3 23:20
謝謝了！不過看了一下TPS54331的資料，是開關電源芯片，外圍電路復雜多了，對于便攜設備來說不利于縮小體 ...

我不知道你所謂的便攜設備是什么東西
我也不知道為了要3.3V輸出500mA的電流,4.2直接輸出不行嗎?
便攜設備幾乎是沒有人直接用LDO供電到500mA的,個人感覺是可以直接用4.2V提供功率電源,3.3V是主控單片機用的,甚至是4.20V直接給單片機用供電
在便攜設備,能少1uA的電流就省1uA
對于MOS管的應用,這是常用的,AO3400和AO3401,幾分錢一個,前者是N溝道,后者是P溝道,幾塊錢給買一堆,無非就是高低電平導通而已,實踐是最好的,學會了這個
實在不行,你就可以這樣等于:AO3400=8050,AO3401=8550
PNP=P溝道,NPN=N溝道,就這么簡單,不同的是MOS管里面有個二極管,MOS符號上面就是

ID:88256 · 發表于 2022-3-3 23:47

Y_G_G 發表于 2022-3-3 15:19
1,TPS54331,輸出電流3A,關斷電流:1uA
2,參考1,鋰電池供電,在功率電路上,沒有人會用線性降壓的
3,這是一個 ...

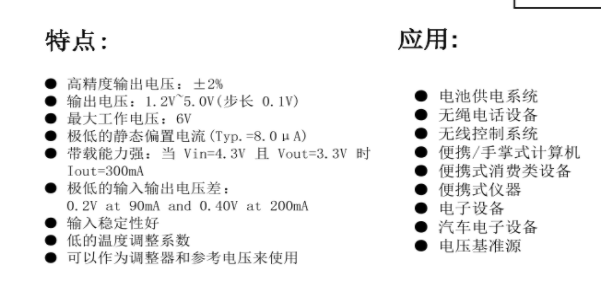

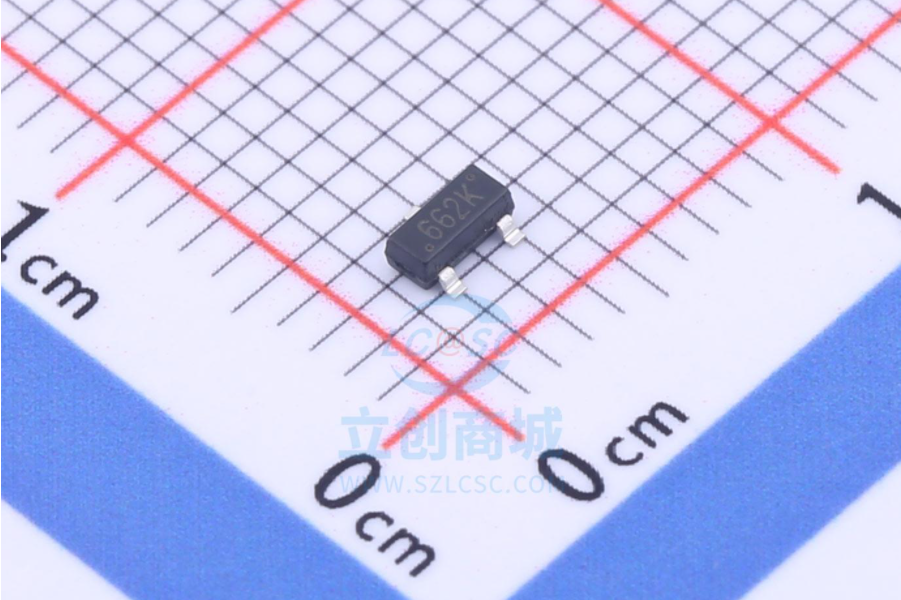

看到有人用XC6206P332MR，搜索了一下應該可以用的，輸入電壓1.8V到6V，體積小外圍電路簡單，其余參數見下

ID:88256 · 發表于 2022-3-3 23:55

Y_G_G 發表于 2022-3-3 23:45
我不知道你所謂的便攜設備是什么東西
我也不知道為了要3.3V輸出500mA的電流,4.2直接輸出不行嗎?
便攜設 ...

有些單片機是無法用4.2V的吧？這次是想玩ESP8266（ESP-12F入手拆機的3元一片，簡單電路代替一些單片機玩玩不錯），這玩意兒受不了4.2V的電壓，而且耗電大，但最大的好處是可以聯網獲得時間以及天氣等信息，以及遠程控制。

ID:276685 · 發表于 2022-3-4 00:16

一種國產ldo 南京微盟么、

ID:276685 · 發表于 2022-3-4 00:17

一種ldo國產方案，南京微盟ME6211 500mA。

ID:47286 · 發表于 2022-3-4 00:32

問題3可以用lt4412

ID:88256 · 發表于 2022-3-4 09:09

fbn20050523 發表于 2022-3-4 00:17
一種ldo國產方案，南京微盟ME6211 500mA。

謝謝了！參數看起來和XC6206P332MR差不多

ID:88256 · 發表于 2022-3-4 09:26

dzbj 發表于 2022-3-4 00:32
問題3可以用lt4412

謝謝了！搜索lt4412極少，ltc4412倒是比較多，應該就是ltc4412吧？

ID:47286 · 發表于 2022-3-4 09:45

hhdsdy 發表于 2022-3-4 09:26
謝謝了！搜索lt4412極少，ltc4412倒是比較多，應該就是ltc4412吧？

手機回的少了個c 就是ltc4412

ID:88256 · 發表于 2022-3-5 12:26

dzbj 發表于 2022-3-4 09:45
手機回的少了個c 就是ltc4412

用這個好像也不太合算，準備按樓上說的搭分立元件試試
