請教大佬關于LCD12864反白顯示程序問題

ID:265485 · 發表于 2022-3-6 11:45

本帖最后由 wanli2018 于 2022-3-6 17:25 編輯

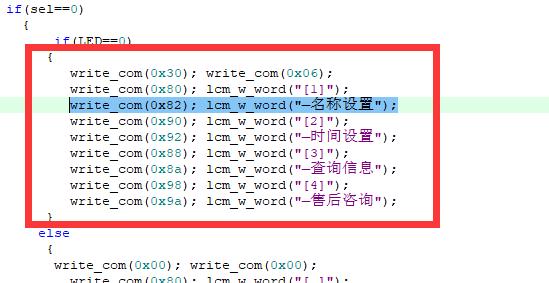

請問一下這個程序怎樣讓 write_com(0x82); lcm_w_word("—名稱設置"); 名稱設置反白就是字是空白的空白區添沖顯示成圖三

ID:41656 · 發表于 2022-3-6 13:40

看看是否有專門指令若沒有可以把要寫入LCD的數據部分0和1取反就行了

ID:265485 · 發表于 2022-3-6 17:24

aidianzi 發表于 2022-3-6 13:40
看看是否有專門指令若沒有可以把要寫入LCD的數據部分0和1取反就行了

就是指令沒有看懂這個程序是別人的我移植過來的能詳細說說嗎加Q 364470601

ID:824490 · 發表于 2022-3-7 00:22

7920有個反白顯示的指令，你查一下手冊

ID:123289 · 發表于 2022-3-7 16:32

顯示取漢字字模的時候，將字模的0、1反向一下即可。
或者再建一個反向字模庫，此庫與原字庫0、1相反。
方法很多。
我在寫程序時，會設立以下標記：
1、閃標記：B_FLASH，=0/1 = 正常顯示/閃動顯示
2、反白標記：B_INV，=0/1 = 正常顯示/反白顯示
這樣，在顯示時只要改變對應位置的標記，就可以決定顯示的反白與閃動。（當然，標記不止兩個）
此時，輸出字模的方案是： (字模 XOR B_INV) AND (B_FLASH * B_300MS OR /B_FLASH )
其中： B_300MS 在定時中斷服務程序中，每0.3秒反轉一次0/1。顯示切換也是，每0.3秒一次

大多數人采用的方式是：輸出字模 = 字模，樓主也是這樣的方式。
各有各的好處，供樓主參考。

ID:265485 · 發表于 2022-3-9 13:36

名字不是重點發表于 2022-3-7 00:22
7920有個反白顯示的指令，你查一下手冊

具體程序怎樣更改呢困擾很久了
#ifndef __LCD12864_H__
#define __LCD12864_H__
#include "zk.h"
#include <delay.h>

#define uchar unsigned char
#define uint  unsigned int

/*-----------------------------定義12864液晶屏數據線---------------------------------*/
sbit LCM_RS  = P5^0; //模式位，為0輸入指令，為1輸入數據
sbit LCM_RW  = P5^1; //讀寫位，為0讀，為1寫
sbit LCM_EN  = P5^2; //使能位，高脈沖
sbit LCD12864_PSB_PORT = P5^4;
#define Lcd_Bus P4    //LCM12864數據總線，P0.0--P0.7對應連接DB0--DB7
/*------------------------------------------------------------------------------------*/
/*12864液晶顯示屏并口驅動程序--------------------------------------------------------*/
//檢查忙位
void chk_busy()
{
LCM_RS=0; LCM_RW=1; LCM_EN=1;
Lcd_Bus=0xff;
while(Lcd_Bus&0x80);
LCM_EN=0;
}
/*寫指令到LCD------------------------------------------------------------------------*/
void write_com(uchar cmdcode)
{
chk_busy();
LCM_RS=0; LCM_RW=0; LCM_EN=1;
Lcd_Bus=cmdcode;
DelayUs2x(5);
LCM_EN=0;
DelayUs2x(5);
}
/*寫數據到LCD------------------------------------------------------------------------*/
void write_data(uchar Dispdata)
{
chk_busy();
LCM_RS=1; LCM_RW=0; LCM_EN=1;
Lcd_Bus=Dispdata;
DelayUs2x(5);
LCM_EN=0;
DelayUs2x(5);
}
/*向LCM發送一個字符串,長度64字符之內-------------------------------------------------*/
void lcm_w_word(uchar *s)
{
while(*s>0) { write_data(*s); s++; }  //應用：lcm_w_word("您好！");
}

ID:265485 · 發表于 2022-3-9 13:37

具體這個程序怎樣更改呢？比喻這個程序最后顯示 lcm_w_word("您好！");  把您好顯示取反

#ifndef __LCD12864_H__
#define __LCD12864_H__
#include "zk.h"
#include <delay.h>

#define uchar unsigned char
#define uint  unsigned int

/*-----------------------------定義12864液晶屏數據線---------------------------------*/
sbit LCM_RS  = P5^0; //模式位，為0輸入指令，為1輸入數據
sbit LCM_RW  = P5^1; //讀寫位，為0讀，為1寫
sbit LCM_EN  = P5^2; //使能位，高脈沖
sbit LCD12864_PSB_PORT = P5^4;
#define Lcd_Bus P4    //LCM12864數據總線，P0.0--P0.7對應連接DB0--DB7
/*------------------------------------------------------------------------------------*/
/*12864液晶顯示屏并口驅動程序--------------------------------------------------------*/
//檢查忙位
void chk_busy()
{
LCM_RS=0; LCM_RW=1; LCM_EN=1;
Lcd_Bus=0xff;
while(Lcd_Bus&0x80);
LCM_EN=0;
}
/*寫指令到LCD------------------------------------------------------------------------*/
void write_com(uchar cmdcode)
{
chk_busy();
LCM_RS=0; LCM_RW=0; LCM_EN=1;
Lcd_Bus=cmdcode;
DelayUs2x(5);
LCM_EN=0;
DelayUs2x(5);
}
/*寫數據到LCD------------------------------------------------------------------------*/
void write_data(uchar Dispdata)
{
chk_busy();
LCM_RS=1; LCM_RW=0; LCM_EN=1;
Lcd_Bus=Dispdata;
DelayUs2x(5);
LCM_EN=0;
DelayUs2x(5);
}
/*向LCM發送一個字符串,長度64字符之內-------------------------------------------------*/
void lcm_w_word(uchar *s)
{
while(*s>0) { write_data(*s); s++; }  //應用：lcm_w_word("您好！");
}

ID:824490 · 發表于 2022-3-9 16:06

wanli2018 發表于 2022-3-9 13:36
具體程序怎樣更改呢困擾很久了
#ifndef __LCD12864_H__
#define __LCD12864_H__

應該是要先設定為擴展指令，然后再使用反白指令。至于是先顯示再反白，還是先反白再顯示要試一下。

ID:844772 · 發表于 2022-3-9 16:44

write_com(0x04)——write_com(0x07) 分別代表1——4行的反顯。你查擴展命令就知道了。

ID:265485 · 發表于 2022-3-9 23:27

glinfei 發表于 2022-3-9 16:44
write_com(0x04)——write_com(0x07) 分別代表1——4行的反顯。你查擴展命令就知道了。

請問一下這個反白里 R1 和R0代表是什么意思這個有點看不懂功能設定里的X 是代表0 還是多少？求大佬指教

ID:824490 · 發表于 2022-3-10 00:44

wanli2018 發表于 2022-3-9 23:27
請問一下這個反白里 R1 和R0代表是什么意思這個有點看不懂功能設定里的X 是代表0 還是多少？求大佬指教 ...

R1/R0,就是1到4行的行號。00，表示第一行，11表示第4行。
反白指令是雙穩態，第一次使用對應行反白，再一次使用，又不反白了。
