單片機如何通過改變P2口的狀態來分別控制P1和P2LED的點亮效果?

[復制鏈接]
跳轉到指定樓層
樓主
問題是：實現用P2.0至P2.7端口連接的8個開關按鍵，控制P0口和P1口連接的16個發光二級管，實現不同花樣的流水點亮效果。

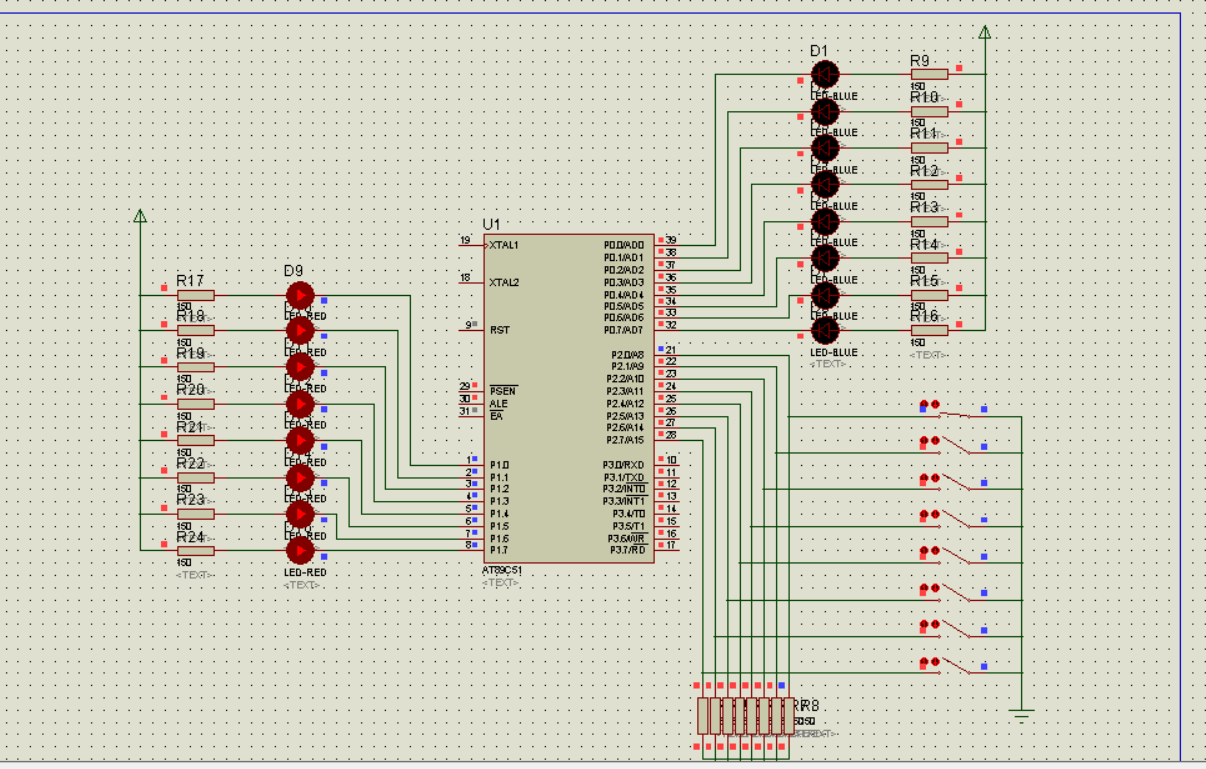

下面是Proteus仿真圖：


我現在遇到的問題就是想要通過改變P2口的狀態來分別控制P1和P2LED的點亮效果，但是在點亮LED后，更改P2的狀態后，原來的LED狀態不改變，還是一直亮，就想請求下怎么才能改變他們的狀態。
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:301191 發表于 2022-3-27 18:06 | 只看該作者
頂一下
回復

使用道具 舉報

板凳
ID:121859 發表于 2022-3-27 19:08 | 只看該作者
肯定是程序有問題呀，要獲得幫助你需要將你的程序貼出來才行。
回復

使用道具 舉報

地板
ID:1013404 發表于 2022-3-27 20:43 | 只看該作者
部分代碼如下：
  1. #include <reg51.h>
  2. #define uchar unsigned char
  3. //Delay
  4. void delay(){
  5.         uchar i,j;
  6.         for(i=0;i<255;i++)
  7.         for(j=0;j<255;j++);
  8. }

  10. char GetKey(){
  11.         char key;
  12.         key = ~P2;
  13.         return key;
  14. }


  17. //P2=1,P0 All On.
  18. void P0_All_On(){
  19.         P0 = 0x00;
  20. }

  22. //P1 unidirectional led
  23. void P1_Unidirectional_Led(){
  24.
  25. }

  27. //P2=0xfd,P1 All On.
  28. void P1_All_On(){
  29.                 P1 = 0x00;
  30. }

  32. void LedDispose(char key){
  33.         P1 = 0xff;
  34.         P2 = 0xff;
  35.         if(key == 0x01)
  36.                 P0_All_On();
  37.         if(key == 0x02)
  38.                 P1_All_On();
  39. }


  42. void main(){
  43.         char key;
  44.         P2 = 0xff;
  45.         key = ~P2;
  46.         while(1)
  47.         {
  48.                 key = GetKey();
  49. //                state = ~P2;
  50.                 if(key != 0x00)
  51.                 {
  52.                         LedDispose(key);
  53.                 }else{
  54.                         P1 = 0xff;
  55.                         P2 = 0xff;
  56.                 }

  58.         }
  59. }
復制代碼
回復

使用道具 舉報

5#
ID:1013404 發表于 2022-3-27 20:44 | 只看該作者
zhxiufan 發表于 2022-3-27 19:08
肯定是程序有問題呀，要獲得幫助你需要將你的程序貼出來才行。

好的，正在審核
回復

使用道具 舉報

6#
ID:161164 發表于 2022-3-28 10:23 | 只看該作者
你的描述，仿真圖和代碼都不一至
仿真圖上的描述是P2控制P0和P1
仿真圖里P2接按鍵，P0和P1接LED
仿真圖下的描述是P2控制不了P1和P2
代碼里是P2控制P1和P2
請你再檢查一下
回復

使用道具 舉報

7#
ID:1013404 發表于 2022-3-28 17:41 | 只看該作者
本帖最后由 ION_i 于 2022-3-28 18:07 編輯
lkc8210 發表于 2022-3-28 10:23
你的描述，仿真圖和代碼都不一至
仿真圖上的描述是P2控制P0和P1
仿真圖里P2接按鍵，P0和P1接LED

這個是后來改的，改過之后還是之前的效果。
  1. #include <reg51.h>
  2. #define uchar unsigned char
  3. //Delay
  4. void delay(){
  5.         uchar i,j;
  6.         for(i=0;i<255;i++)
  7.         for(j=0;j<255;j++);
  8. }

  10. char GetKey(){
  11.         char key;
  12.         key = ~P2;
  13.         return key;
  14. }


  17. //P2=1,P0 All On.
  18. void P0_All_On(){
  19.         P0 = 0x00;
  20. }

  22. //P1 unidirectional led
  23. void P1_Unidirectional_Led(){
  24.
  25. }

  27. //P2=0xfd,P1 All On.
  28. void P1_All_On(){
  29.         while(1){
  30.
  31.                 P1 = 0x00;
  32.         }
  33. }

  35. void LedDispose(char key){
  36.         P1 = 0xff;
  37.         P0 = 0xff;
  38.         if(key == 0x01)
  39.                 P0_All_On();
  40.         if(key == 0x02)
  41.                 P1_All_On();
  42. }


  45. void main(){
  46.         char key;
  47.         P2 = 0xff;
  48.         key = ~P2;
  49.         while(1)
  50.         {
  51.                 key = GetKey();
  52. //                state = ~P2;
  53.                 if(key != 0x00)
  54.                 {
  55.                         LedDispose(key);
  56.                 }else{
  57.                         P1 = 0xff;
  58.                         P0 = 0xff;
  59.                 }

  61.         }
  62. }
復制代碼



1 (1).png (45.56 KB, 下載次數: 49)

1 (1).png
回復

使用道具 舉報

8#
ID:1013404 發表于 2022-3-28 17:43 | 只看該作者
本帖最后由 ION_i 于 2022-3-28 17:46 編輯
lkc8210 發表于 2022-3-28 10:23
你的描述，仿真圖和代碼都不一至
仿真圖上的描述是P2控制P0和P1
仿真圖里P2接按鍵，P0和P1接LED

這是改過后的代碼和效果
  1. #include <reg51.h>
  2. #define uchar unsigned char
  3. //Delay
  4. void delay(){
  5.         uchar i,j;
  6.         for(i=0;i<255;i++)
  7.         for(j=0;j<255;j++);
  8. }

  10. char GetKey(){
  11.         char key;
  12.         key = ~P2;
  13.         return key;
  14. }


  17. //P2=1,P0 All On.
  18. void P0_All_On(){
  19.         P0 = 0x00;
  20. }

  22. //P1 unidirectional led
  23. void P1_Unidirectional_Led(){
  24.
  25. }

  27. //P2=0xfd,P1 All On.
  28. void P1_All_On(){
  29.         while(1){
  30.
  31.                 P1 = 0x00;
  32.         }
  33. }

  35. void LedDispose(char key){
  36.         P1 = 0xff;
  37.         P0 = 0xff;
  38.         if(key == 0x01)
  39.                 P0_All_On();
  40.         if(key == 0x02)
  41.                 P1_All_On();
  42. }


  45. void main(){
  46.         char key;
  47.         P2 = 0xff;
  48.         key = ~P2;
  49.         while(1)
  50.         {
  51.                 key = GetKey();
  52. //                state = ~P2;
  53.                 if(key != 0x00)
  54.                 {
  55.                         LedDispose(key);
  56.                 }else{
  57.                         P1 = 0xff;
  58.                         P0 = 0xff;
  59.                 }

  61.         }
  62. }
復制代碼


1 (1).png (45.56 KB, 下載次數: 52)

1 (1).png
回復

使用道具 舉報

9#
ID:161164 發表于 2022-3-28 21:08 | 只看該作者
ION_i 發表于 2022-3-28 17:41
這個是后來改的，改過之后還是之前的效果。

第29行：誰教你在函數中用while(1)的？
回復

使用道具 舉報

10#
ID:230742 發表于 2022-3-29 10:45 | 只看該作者
掉坑里出不來了。哈哈。
