總體：大致下面幾個模塊。我們的卷積碼是（2，1，9），所以有256個狀態。首先是control模塊輸出所有控制信號，保證其他模塊有序譯碼。然后是bmg模塊，根據輸入的卷積碼CODE，判斷256個狀態512個分支的漢明距，即分支度量值，發送給acs.然后asc模塊從RAM里面的metricmemory里面取出前一級的256個狀態路徑度量值，與bmg送來的漢明距離，相加以后，進行比較，選擇路徑度量值較小的分支，最終得到256個狀態的路徑度量值，存儲到RAM，并且把256個狀態里面最小狀態傳給TBU回溯模塊。把256個狀態的幸存比特信息傳給MMU。MMU一次從ACS得到4個狀態的幸存比特信息，將其拼接成8個狀態，存入RAM中。然后當TB-EN使能信號有效，開始回溯時，TBU模塊給RAM發11位的地址，從RAM里面尋找當前狀態的幸存比特信息，RAM把信息傳給MMU,通過MMU傳給TB模塊。最后TB模塊輸出解碼。

建立原始時鐘信號，時鐘周期是100ns，頻率10MHz。再建立復位信號，低有效。Active信號為1，開始工作。創建編碼器時鐘D_CLOCK。

最后設置輸入碼字X或者卷積碼code。T=DPERIOD=64*400ns。實例化編碼器，輸出卷積碼。實例化解碼器，輸出解碼。

DPERIOD =128*200=64*400，ACS模塊時鐘是clock1,2，周期是400.ACS模塊里面有四個并行加比選單元，一個周期完成四個狀態的加比選。然后迭代64次，才完成256個狀態加比選，所以需要64個clock2。

仿真結果：

1.帶有編碼器。輸入碼字X給卷積編碼器，編碼器輸出卷積碼CODE給解碼器，解碼器輸出DECODEOUT。如圖正確解碼。

下面兩圖是輸入碼字X,和解碼輸出碼字DecodeOut,我們可以直觀地看出兩者一致。

2.不帶編碼器。直接輸入卷積碼CODE給解碼器，解碼器輸出DECODEOUT。如圖正確解碼，下圖的輸入卷積碼是和上圖X輸入，在編碼器生成的卷積碼一致。有圖可見，波形一致，仿真正確。

3.維特比譯碼有一定的糾錯能力，下圖驗證。因?yàn)榫S特比會選擇一個路徑度量最小的狀態回溯，也即差錯最小。可以看到錯誤代碼中，lowestmetric不再為0，說明有差錯，差錯狀態的路徑度量值為10h.

correctcode代碼

errorcode代碼

仿真結果：

• reset=0時，異步復位，Clock1 <= 0; Clock2 <= 0; ACSSegment<=111_111;


ACSPage<=111_111;Hold<= 0；Init <=0; TB_EN <= 0;CompareStart <= 0;

2.CLOCK周期為100ns

3.看出count為二分頻，最終Clock1，Clock2都為Clock的四分頻，T=400ns。

并且，Clock2超前Clock1，90度。Clock1=1100時，Clock2=1001。

因?yàn)橛械男盘?hào)操作需要其他信號保持一段時間。所以利用相位差90度，將有些信號在使用前設置好，防止沖突延遲。

例如ASC里面最小路徑產生模塊。其功能是找出256個狀態中路徑度量最小的狀態。它在Clock2下降沿更新最小狀態，最后在Clock1下降沿輸出。由于Clock2超前Clock1，剛好可以在更新完最后一個狀態與重新進行下次256個狀態的比較之間，輸出最小狀態。

• 在Clock1的上升沿。{ACSPage,ACSSegment} <= {ACSPage,ACSSegment} + 1;所以ACSSegment由000_000到111_111，然后ACSPage再加一，ACSPage對應一個碼字的輸入時間。


一個碼字的輸入時間就是計數64個ACSSegment。一個碼字在4個并行ACS單元下迭代64次，才能完成256個狀態的路徑度量值比較。

Init信號標志著一個碼元處理的開始，在Clock1的上升沿，且ACSSegment=3F的時候?yàn)?,持續一個Clock1。

Hold信號標志著一個碼元處理的結束，在Clock1的上升沿，且ACSSegment=3EH的時候?yàn)?，持續一個Clock1.

5.ACSPage = 'h3E且ACSSegment = 'h3F時，TB_EN為1，TB單元使能，路徑開始回溯。

6.在Clock2的上升沿。comparecount計數到8以后并且ACSSegment = 6'h3F（init）。CompareStart <= 1，開始比較。對于前8個碼字不進行比較。幸存者來自“0”分支，上支路。

從全0狀態起始點開始討論。到9級及以后，每個狀態都有兩支路，才需要加比選。

ASCUNIT模塊分為三塊。一是四個并行的ASC單元，二是RAM Interface（RAM 接口模塊），三是Lowest Pick block（最小路徑選擇模塊）。

功能：ACS 單元從路徑度量存儲模單元中取出前一時刻幸存路徑的度量值， 然后與送入 ACS 單元的分支度量值累計相加進行比較，相加度量值較小的作為該狀態新的路徑度量值存入RAM里的MetricMemory以備下一時刻加比選使用。并產生幸存比特信息survivor 給MMU模塊。這個幸存信息表示在加比選操作中，表征該狀態是由前一時刻進入該狀態的哪條分支轉移而來的，當 survivor =0 時表示該狀態是由偶狀態（即上支路）轉移而來，當 survivor =1 時表示該狀態是由奇狀態（即下支路）轉移而來。

最后把256個狀態里面最小狀態傳給TBU回溯模塊。

仿真結果：

• 當輸入漢明距離Distance為16'b1000_0101_0010_0101時，即8個分支的漢明距離為2 0 1 1 0 2 1 1。如圖Distance顯示8525。并且路徑度量值MMPathMetric為全0時，進行四個狀態的加比選。經過加比選，得到四狀態的路徑度量值和幸存路徑信息，如下圖，輸出MMMetric=00_01_00_01，Survivors=0111（7），與分析相符。


• 當輸入漢明距離Distance為16'b1000_1000_0000_0000時，即8個分支的漢明距離為2 0 2 0 0 0 0 0。如圖Distance顯示8800。并且路徑度量值MMPathMetric為1 2 3 4 b c d e時，進行四個狀態的加比選。經過加比選，得到四狀態的路徑度量值和幸存路徑信息，如下圖，輸出MMMetric=02_04_0b_0d，Survivors=0011（3），與分析相符。


3.找到256個狀態最小狀態的功能。如圖，只有在前四個狀態八個分支輸入的Distance=16'b1000_0101_0110_0101; //2 0 1 1 1 2 1 1 ;其余情況漢明距離均為1.又因?yàn)槌跏即鎯?chǔ)的路徑度量值為0.故其，路徑度量值最小的狀態為0對應的狀態，狀態號為3，和仿真一致。

4.和RAM接口模塊，存入和讀取路徑度量值。MMBlockSelect=0為A寫B(tài)讀。在下一個碼字輸入時，MMBlockSelect翻轉。例如，寫A讀B時，實現先讀取B中上一級的256個狀態路徑度量值，用于加比選，同時把加比選的結果存入A。然后下一狀態讀A寫B(tài),交替操作，實現同時讀寫。

A,B都是64個32bit的存儲模塊。64*4*8

下圖仿真中，可以看到先是寫A讀B，在第一個碼字輸入時，取出的MMpathmetirc為0。然后第一個碼字結束后，全部存入256個狀態的路徑度量值在A中。在一個碼字來時，讀A，

MMpathmetirc先為64H0101010100010101，可以看到3-0狀態，路徑度量值為0111，和之前輸入一致。其余時刻均為64H0101010101010101（路徑度量值都是1）

•   output [`WD_FSM-2:0] MMReadAddress; //5位，一次讀入8個狀態。32*8=64*4


output [`WD_FSM-1:0] MMWriteAddress; //6位，一次寫入4個狀態。64*4=256

MMReadAddress <= ACSSegment [`WD_FSM-2:0]; //低五位。0-31

MMWriteAddress = ACSSegment; //寫地址6bit        為什么讀地址是五位，寫地址是6位。

因?yàn)樗膫�(gè)狀態，有8個分支，對應著前面8個狀態。所以需要讀出8個狀態的路徑度量值。

如當 ACSSegment為ABCDEF時，他對應的4個狀態是這樣，它對應的前八個狀態一定是BCDEF對應的8個狀態。前后狀態只有一位不同，相當于右移一位，輸入放最高位。所以只需要ACSSegment低五位，就可以讀出對應的前8個狀態路徑度量值。另一方面，讀地址5BIT，尋址32個，即32*8=256，實現256個狀態的讀取。32個，32*8=256個狀態。寫地址6BIT，尋址64個，一次寫4個狀態，64*4=256，完成256個狀態的存入。

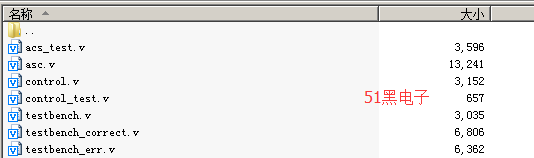

以上8個.v文件下載(verilog程序): 維特比編碼譯碼器.zip (1.49 MB, 下載次數: 87)
