使用HC32F460單片機讀取K型熱電偶程序@YUJINQU

ID:687759 · 發表于 2022-4-4 16:14

本帖最后由余金渠于 2022-4-10 17:46 編輯

這篇是上一篇的續篇關于程序介紹下篇是實踐篇所有代碼都以GPL3協議分享HC官方的代碼不在此協議范圍請遵守HC官方協議在此聲明!!!
這個周末寫了2個庫分別是NTC 和K型熱電偶(帶補償)硬件在上篇有介紹代碼和硬件有較大的聯系主要是NTC和放大電路。

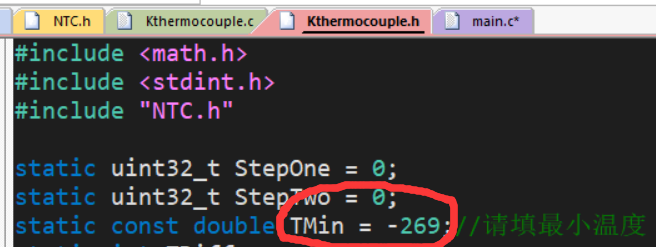

主要文件如果需要移植到其它芯片也是非常簡單的溫度范圍-269~1209℃ CODE大概需要6KB如果有需要可以裁剪比如負溫度就可以裁剪掉再調整TMin這個值

如何使用
STEP 1
先將上面兩個庫添加到你的工程
STEP 2
分別完成這4個函數的移植注意

NTC電阻的電路是這種如果不是這樣連接請重新書寫

具體推導請看

STEP 3

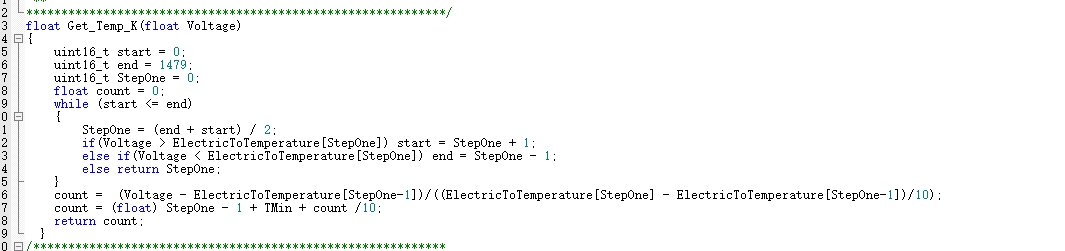

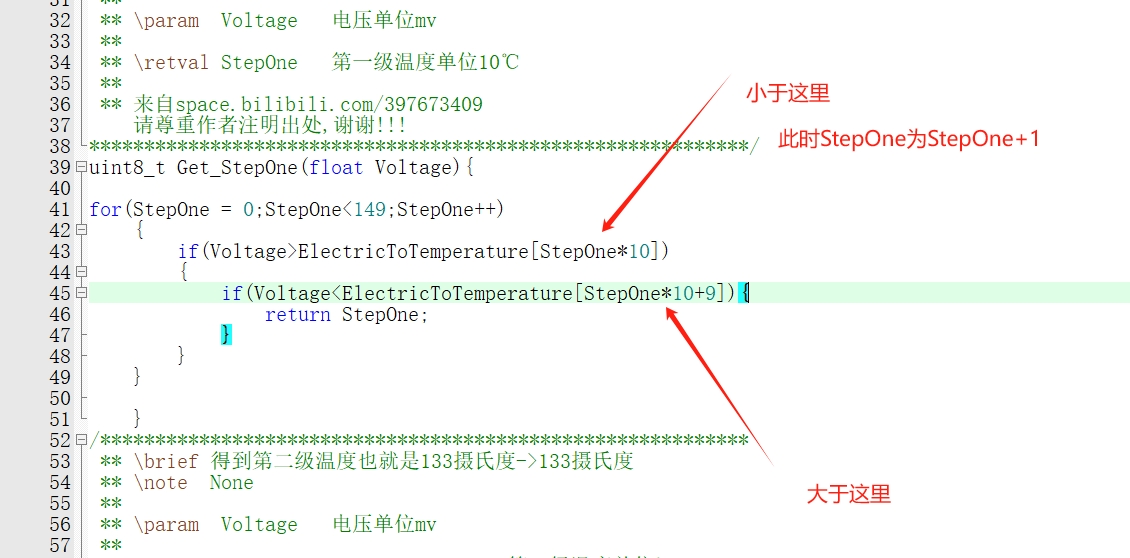

獲取溫度T

這段函數參數是實際電壓除X10是因為放大器放大倍數是100再加上要轉化為V單位所以要X10


這里的Uvref是模擬電路電源和參考電電壓的電壓如果參考電壓和模擬電源電源不一樣需要更改程序但需要遵守GPL3
NTC推導.c

#define ADCtoVoltage (Uvref/4095)
Untc / U10k = Rntc / 10K
ADCntc*ADCtoVoltage / ADC10K*ADCtoVoltage = Rntc / 10000
ADCntc*ADCtoVoltage Rntc
------------------- = -----
ADC10K*ADCtoVoltage 10000
Rntc*ADC10K*ADCtoVoltage = ADCntc*ADCtoVoltage*10000
Rntc*ADC10K = ADCntc*10000
ADCntc*10000
Rntc = ------------
ADC10K
ADCntc*10000
Rntc = ---------------
ADCUvref - ADCntc

復制代碼

這邊模擬實驗一切正常我們還可以看到由于FPU的開啟我們的浮點運算全部使用了F32的指令,如何開啟可以看我以往的文章。

單片機代碼下載:

HC32F460工程模板.7z (305.17 KB, 下載次數: 32)

ID:687759 · 發表于 2022-4-5 12:30

抽空測試了一下移植的程序能夠正常使用大家放心使用!!!
測試環境&硬件

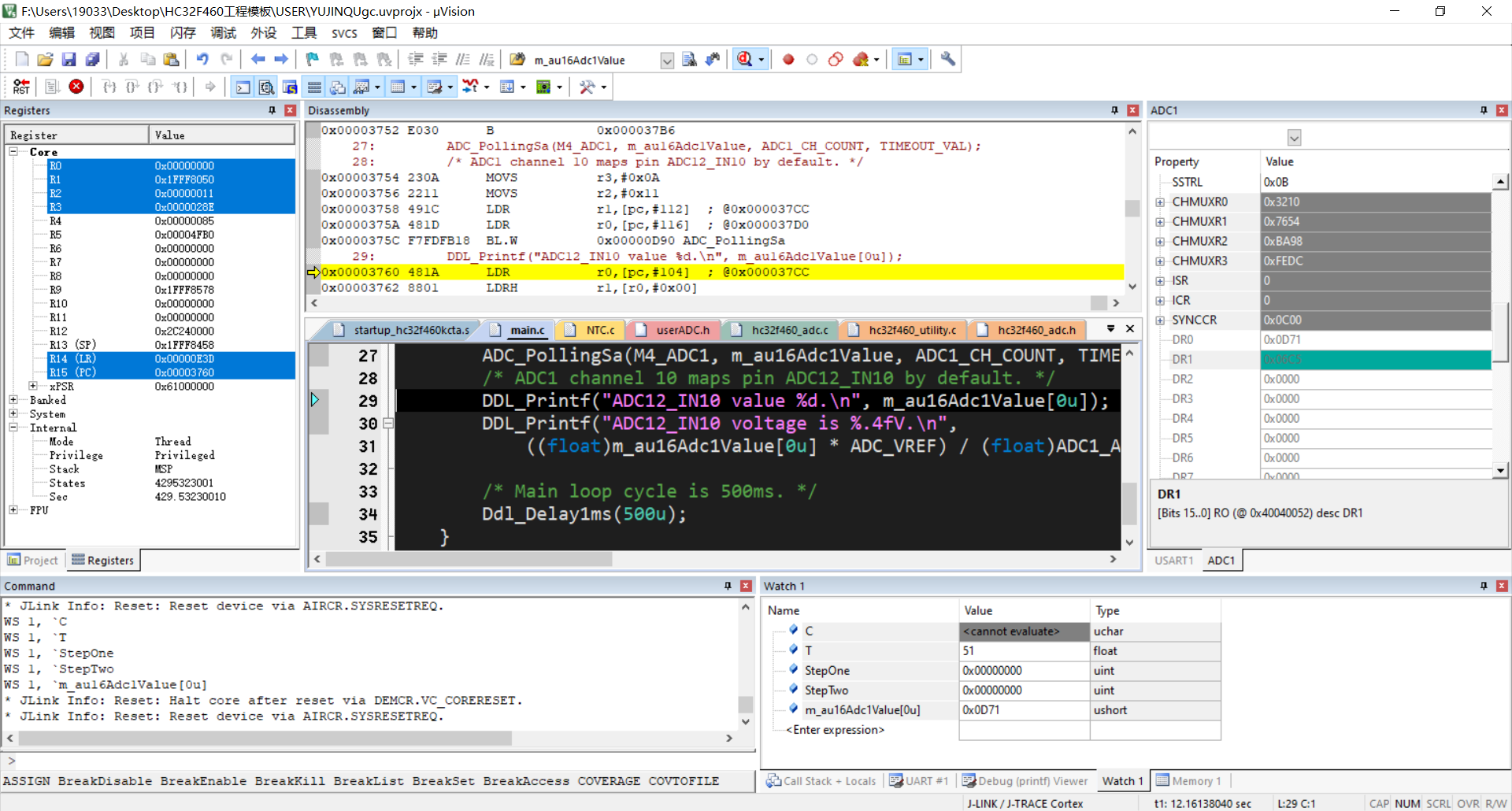

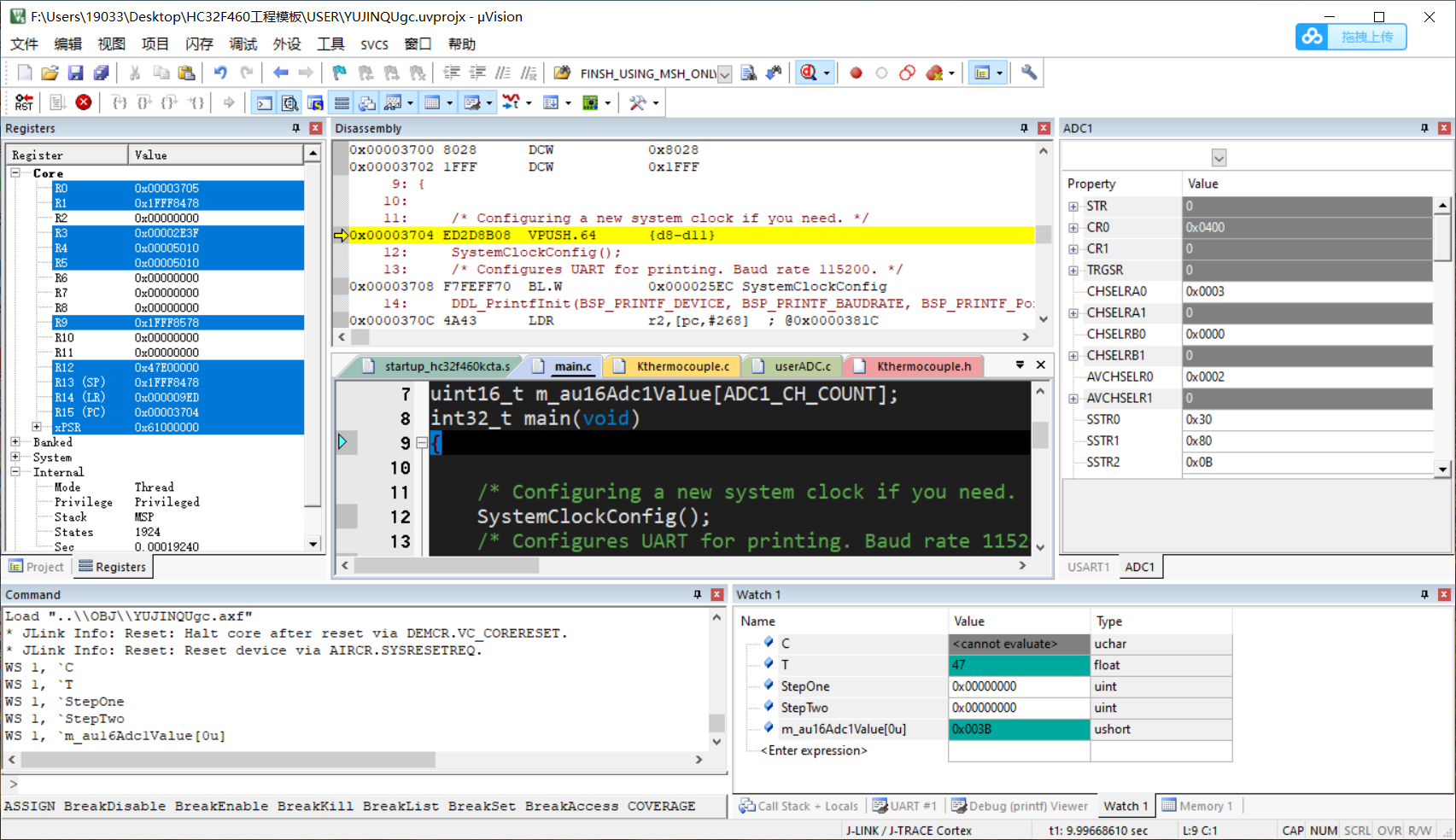

調試界面
我只開通了ADCI_IN0和IN1由于IN1是懸空的所以數據亂跳
IN0接了個電位器模擬放大器輸入(由于PCB還沒到)
下面是3張圖 [G6GXD2TO$MH3X4`G4D5.png

ID:687759 · 發表于 2022-4-10 17:29

本帖最后由余金渠于 2022-4-10 17:50 編輯

在本周的測試中，PCB到了我也焊接了電路(運放的電源電壓不能超過5.5V)，發現實際放大出來的電壓和實際測量的電壓差了0.5mv*100也就是實際輸入電壓少了0.5mv(這里假設測量儀器是沒有誤差)。實驗可以排除的是這和冷端無關。我懷疑是運算放大器的問題于是我換了其它型號的放大器(并且這兩個運放的參數是有極大不同的)同樣也差了0.5mv，于是我開始懷疑是測量儀器的問題。如果是儀器誤差那么放大輸出也應該只差0.5mv但是卻差了0.5v*100,在此我只能歸結于運放本身的問題。如果有大佬看到這個評論并知道原因麻煩回復一下。最后只能在程序當中進行補償了。
