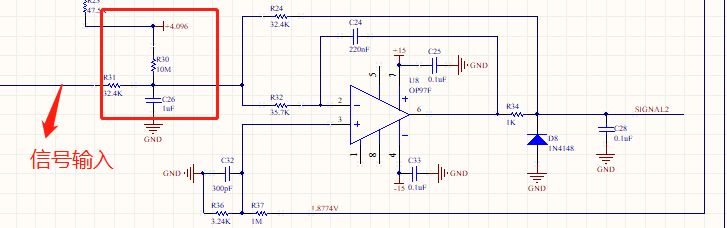

求分析這個OP97F運放電路的作用是啥?

ID:506700 · 發表于 2022-4-14 13:45

這是什么功能的放大器，是將輸入信號反向輸出而已嗎？紅框里面加一個4.096V和R30是有什么作用呢？

ID:883242 · 發表于 2022-4-14 17:41

4.096和R30是給輸入一點點偏置電壓，作用不詳。

ID:301191 · 發表于 2022-4-15 02:24

頂一下

ID:401564 · 發表于 2022-4-15 10:24

4.096V這個電壓是跟ADC有關
但就你這個電路而言,電路不全,不知道是干嘛用的

ID:813985 · 發表于 2022-4-15 10:43

這個4.096V，應該是一個基準電壓。

ID:123289 · 發表于 2022-4-15 11:02

【這是什么功能的放大器】
答：這是一個積分電路，輸出電壓會緩慢升或降。
【是將輸入信號反向輸出而已嗎】
答：是反相。沒有而已。
【紅框里面加一個4.096V和R30是有什么作用呢？】
答：交代了4個有效數據的電壓，它應該是一個精準電源，當是作電路中的基準用的。
R30，是配合其它周圍的電阻，合理分配電壓，以決定：運放輸出是升是降（拐點），以及升降速度。

注電路圖不全（運放正端的來源），只能是大致的評估。
