CRT顯示器LG未來窗T713SH維修記

ID:447439 · 發表于 2022-4-15 10:17

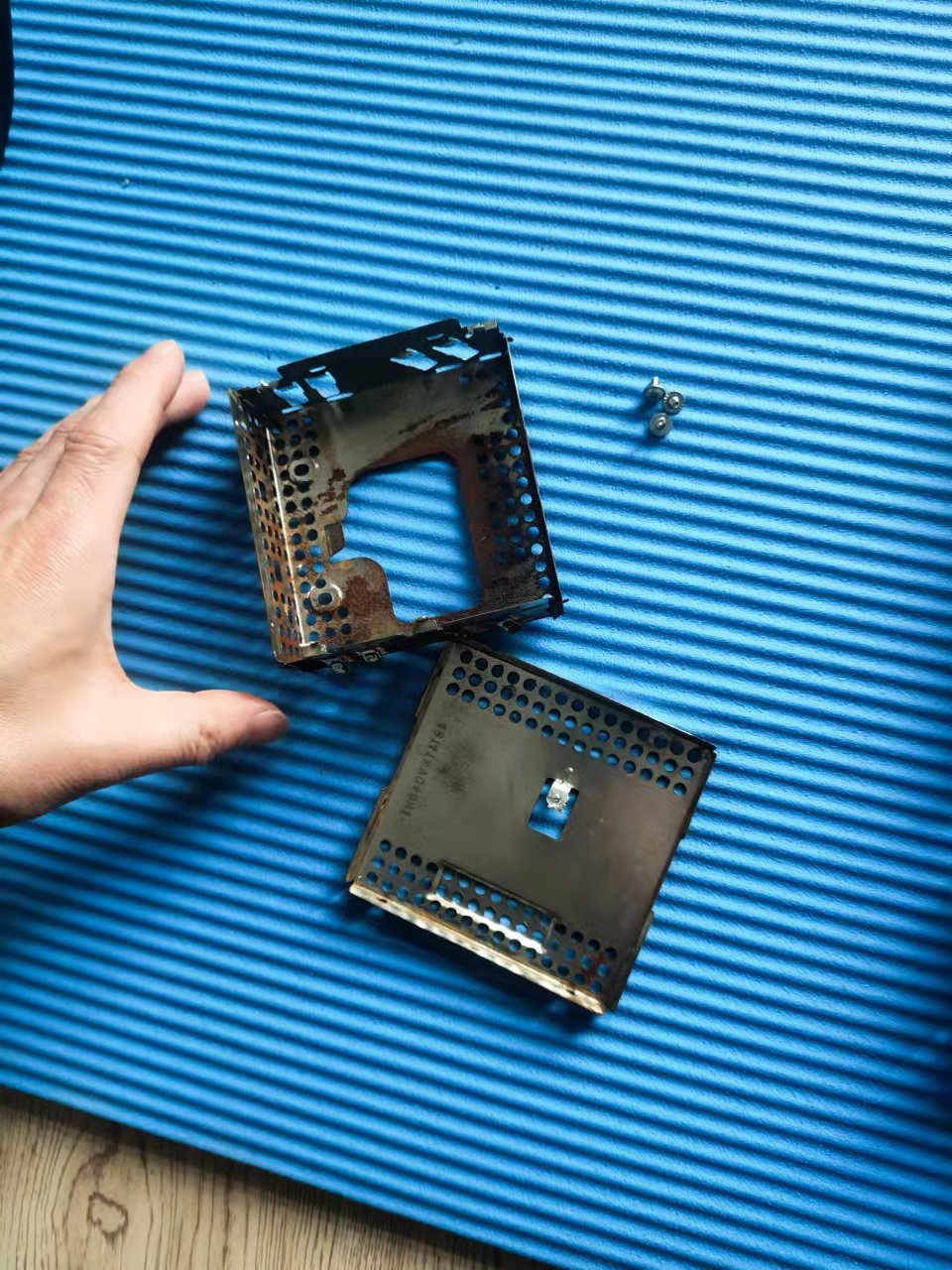

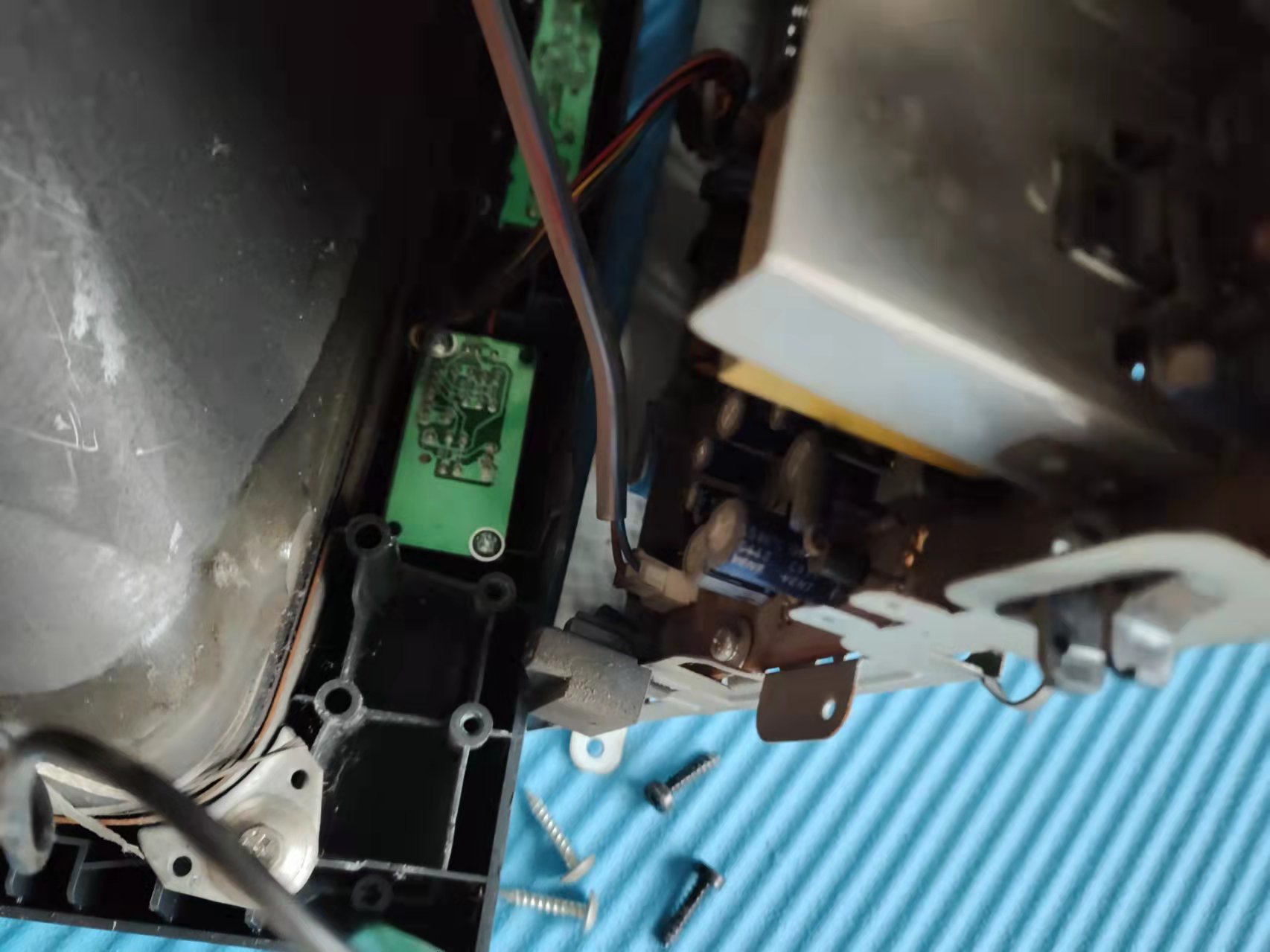

最近閑著沒事在家隔離，于是在閑魚收了一臺CRT顯示器是LG生產，機器收來時影像晃動。于是拆開花了50元大洋收來的古董抱著試試的態度看看問題在哪，拆機后發現尾管座銹蝕嚴重、機殼內的灰塵見證了它的歲月。看了下線路布局和生產工藝不得不佩服LG的技術水平，10幾年前的東西內部線路整齊，元器件選用、電路板布局。簡單看了下線路，了解下各線路的作用。然后開始拆線，拆主板，拆高壓帽（務必提前提前放電，內有高壓），經過清洗、晾曬、檢查電路、更換元件、通電測試、刷漆、裝機、試機、搞定。用萬用表先對尾管座進行檢測，發現電容有問題于是進行更換。檢查尾管座各元件以及偏轉線圈后，沒有其他問題。再進行主板檢測，發現單片機旁邊復位電路的電容直接鼓包了，于是進行替換。再對高低壓區電路進行檢測發現沒有問題。通過對上述兩處故障點排除，試機后發現圖像穩定，色彩較正就是亮度有點低。通過對高壓包升壓亮度進行提高。
使用了近2個月了，機器穩如狗狗。哈。
雖然現在液晶顯示器取代了CRT顯示器，但是不得不說CRT顯示器的對比度和刷新率、亮度是無法比擬的。CRT顯示器簡單維修下就可以繼續奮斗。
后邊附圖：
