DS18B20原理 傳感器參數 測溫范圍為-55℃到+125℃,在-10℃到+85℃范圍內誤差為±0.4° 返回16位二進制溫度數值 主機和從機通信使用單總線,即使用單線進行數據的發送和接收 在使用中不需要任何外圍元件,獨立芯片即可完成工作 掉電保護功能 DS18B20 內部含有 EEPROM ,通過配置寄存器可以設定數字轉換精度和報警溫度,在系統掉電以后,它仍可保存分辨率及報警溫度的設定值 每個DS18B20都有獨立唯一的64位-ID,此特性決定了它可以將任意多的DS18b20掛載到一根總線上,通過ROM搜索讀取相應DS18B20的溫度值 寬電壓供電,電壓2.5V~5.5V DS18B20 返回的16位二進制數代表此刻探測的溫度值,其高五位代表正負。如果高五位全部為1,則代表返回的溫度值為負值。如果高五位全部為0,則代表返回的溫度值 為正值。后面的11位數據代表溫度的絕對值,將其轉換為十進制數值之后,再乘以0.0625即可獲得此時的溫度值 傳感器引腳及原理圖DS18B20傳感器的引腳及封裝圖如下: DS18B20一共有三個引腳,分別是: GND:電源地線 DQ:數字信號輸入/輸出端 VDD:外接供電電源輸入端

單個DS18B20接線方式:VDD接到電源,DQ接單片機引腳,同時外加上拉電阻,GND接地。 注意這個上拉電阻是必須的,就是DQ引腳必須要一個上拉電阻。 DS18B20上拉電阻首先來看一下什么是場效應管(MOSFET),如下圖。

場效應管是電壓控制型元器件,只要對柵極施加一定電壓,DS就會導通。 漏極開路:MOS管的柵極G和輸入連接,源極S接公共端,漏極D懸空(開路)什么也沒有接,直接輸出 ,這時只能輸出低電平和高阻態,不能輸出高電平。 那么這個時候會出現三種情況: 下圖a為正常輸出(內有上拉電阻):場效應管導通時,輸出低電位輸出低電位,截止時輸出高電位 下圖b為漏極開路輸出,外接上拉電阻:場效應管導通時,驅動電流是從外部的VCC流經電阻通過MOSFET到GND,輸出低電位,截止時輸出高電位 下圖c為漏極開路輸出,無外接上拉電阻:場效應管導通時輸出低電位,截止呈高阻態(斷開)

總結一下: 開漏輸出只能輸出低電平,不能輸出高電平。漏極開路輸出高電平時必須在輸出端與正電源(VCC)間外接一個上拉電阻。否則只能輸出高阻態。 DS18B20 是單線通信,即接收和發送都是這個通信腳進行的。其接收數據時為高電阻輸入,其發送數據時是開漏輸出,本身不具有輸出高電平的能力,即輸出0時通過MOS 下拉為低電平,而輸出1時,則為高阻,需要外接上拉電阻將其拉為高電平。因此,需要外接上拉電阻,否則無法輸出1。 外接上拉電阻阻值: DS18B20的工作電流約為1mA,VCC一般為5V,則電阻R=5V/1mA=5KΩ,所以正常選擇4.7K電阻,或者相近的電阻值。 DS18B20寄生電源 DS18B20的另一個特點是不需要再外部供電下即可工作。當總線高電平時能量由單線上拉電阻經過DQ引腳獲得。高電平同時充電一個內部電容,當總線低電平時由此電容供應能量。這種供電方法被稱為“寄生電源”。另外一種選擇是DSl8B20由接在VDD的外部電源供電。

DS18B20內部構成 主要由以下3部分組成: 64 位ROM 高速暫存器 存儲器 64位ROM存儲獨有的序列號,ROM中的64位序列號是出廠前被光刻好的,它可以看作是該DS18B20的地址序列碼,每個DS18B20的64位序列號均不相同。這樣就可以實現一根總線上掛接多個DS18B20的目的。 高速暫存器包含: 溫度傳感器 一個字節的溫度上限和溫度下限報警觸發器(TH和TL) 配置寄存器允許用戶設定9位,10位,11位和12位的溫度分辨率,分別對應著溫度的分辨率為:0.5°C,0.25°C,0.125°C,0.0625°C,默認為12位分辨率 存儲器:由一個高速的RAM和一個可擦除的EEPROM組成,EEPROM存儲高溫和低溫觸發器(TH和TL)以及配置寄存器的值,(就是存儲低溫和高溫報警值以及溫度分辨率)

DS18B20溫度讀取與計算 DS18B20采用16位補碼的形式來存儲溫度數據,溫度是攝氏度。當溫度轉換命令發布后,經轉換所得的溫度值以二字節補碼形式存放在高速暫存存儲器的第0和第1個字節。 高字節的五個S為符號位,溫度為正值時S=1,溫度為負值時S=0。 剩下的11位為溫度數據位,對于12位分辨率,所有位全部有效,對于11位分辨率,位0(bit0)無定義,對于10位分辨率,位0和位1無定義,對于9位分辨率,位0,位1,和位2無定義。

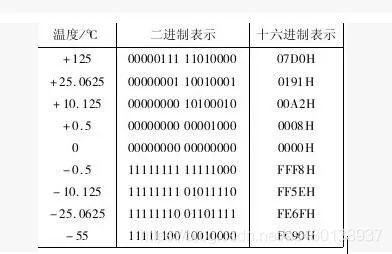

對應的溫度計算: 當五個符號位S=0時,溫度為正值,直接將后面的11位二進制轉換為十進制,再乘以0.0625(12位分辨率),就可以得到溫度值。 當五個符號位S=1時,溫度為負值,先將后面的11位二進制補碼變為原碼(符號位不變,數值位取反后加1),再計算十進制值。再乘以0.0625(12位分辨率),就可以得到溫度值。 舉兩個例子: 數字輸出07D0(00000111 11010000),轉換成10進制是2000,對應攝氏度:0.0625x2000=125°C 數字輸出為 FC90,首先取反,然后+1,轉換成原碼為:11111011 01101111,數值位轉換成10進制是870,對應攝氏度:-0.0625x870=-55°C 溫度對應表如下:
 DS18B20工作步驟 DS18B20的工作步驟可以分為三步: 初始化DS18B20 執行ROM指令 執行DS18B20功能指令 其中第二步執行ROM指令,也就是訪問每個DS18B20,搜索64位序列號,讀取匹配的序列號值,然后匹配對應的DS18B20,如果我們僅僅使用單個DS18B20,可以直接跳過ROM指令。而跳過ROM指令的字節是0xCC。 初始化DS18B20 任 何器件想要使用,首先就是需要初始化,對于DS18B20單總線設備,首先初始化單總線為高電平,然后總線開始也需要檢測這條總線上是否存在 DS18B20這個器件。如果這條總線上存在DS18B20,總線會根據時序要求返回一個低電平脈沖,如果不存在的話,也就不會返回脈沖,即總線保持為高 電平。 初始化具體時序步驟如下: 單片機拉低總線至少480us,產生復位脈沖,然后釋放總線(拉高電平) 這時DS8B20檢測到請求之后,會拉低信號,大約60~240us表示應答 DS8B20拉低電平的60~240us之間,單片機讀取總線的電平,如果是低電平,那么表示初始化成功 DS18B20拉低電平60~240us之后,會釋放總線
  采用多個DS18B20時,需要寫ROM指令來控制總線上的某個DS18B20。如果是單個DS18B20,直接寫跳過ROM指令0xCC即可。DS18B20寫入ROM功能指令如下表:

DS18B20的一些RAM功能指令如下表。其中常用的是溫度轉換指令,開啟溫度讀取轉換,讀取好的溫度會存儲在高速暫存器的第0個和第一個字節中。另一個常用的是讀取溫度指令,讀取高速暫存器存儲的數據。

讀時序讀時隙由主機拉低總線電平至少1μs然后再釋放總線,讀取DS18B20發送過來的1或者0。 DS18B20在檢測到總線被拉低1微秒后,便開始送出數據,若是要送出0就把總線拉為低電平直到讀周期結束。若要送出1則釋放總線為高電平。

注意:所有讀時隙必須至少需要60us,且在兩次獨立的時隙之間至少需要1ps的恢復時間。 同時注意:主機只有在發送讀暫存器命令(0xBE)或讀電源類型命令(0xB4)后,立即生成讀時隙指令,DS18B20才能向主機傳送數據。也就是先發讀取指令,再發送讀時隙。 最后一點:寫時序注意是先寫命令的低字節,比如寫入跳過ROM指令0xCC(11001100),寫的順序是“零、零、壹、壹、零、零、壹、壹”。 讀時序時是先讀低字節,在讀高字節,也就是先讀取高速暫存器的第0個字節(溫度的低8位),在讀取高速暫存器的第1個字節(溫度的高8位) 我們正常使用DS18B20讀取溫度讀取兩個溫度字節即可。
單片機源程序如下:
|
