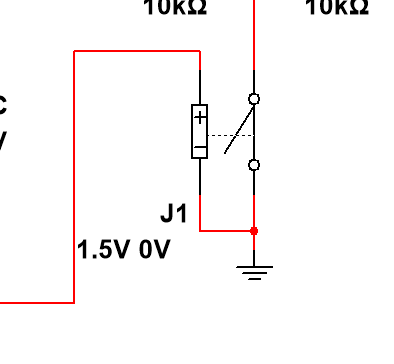

Multisim仿真的這個電位器做實物找什么元器件替代?

ID:900875 · 發表于 2022-4-17 17:39

用來做三角波轉鋸齒波的

ID:96682 · 發表于 2022-4-18 06:42

這電位器？沒看出來

ID:123289 · 發表于 2022-4-18 16:59

需要偵探根據這一點蛛絲馬跡，推出完整含義。

ID:900875 · 發表于 2022-4-18 18:18

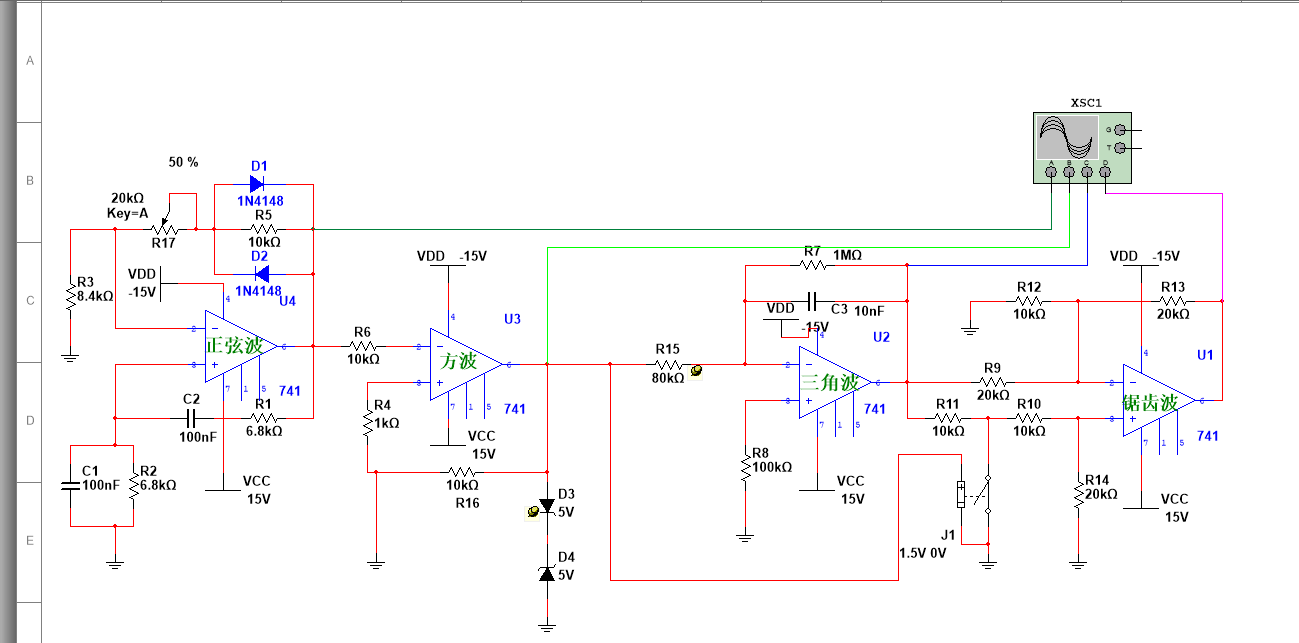

如圖

ID:123289 · 發表于 2022-4-19 08:18

看到圖就明白了：
J1不是電阻，是繼電器的線圈，旁邊的開關是它的觸點，線圈是5V的。它在方波為+時吸合，讓后面變鋸齒。

ID:1019664 · 發表于 2022-4-19 11:32

PLC里面類似東西很多，代表就是繼電器吸合，左邊代表線圈，右邊代表吸合接口
