基于51單片機藍牙電子秤程序設計 包含原理圖手機APP

  [復制鏈接]
ID:828353 發表于 2022-4-18 17:48 | 顯示全部樓層 |閱讀模式

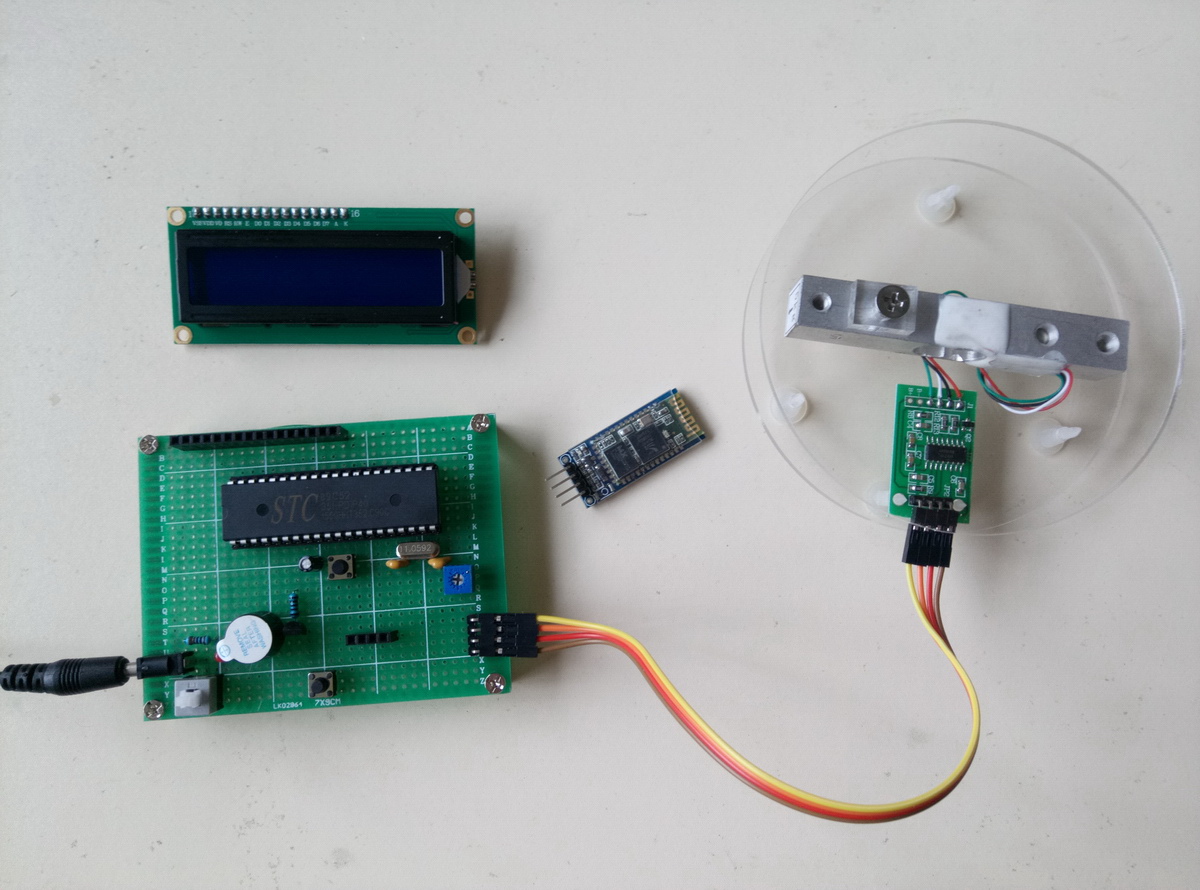

制作出來的實物圖如下：

如圖所示

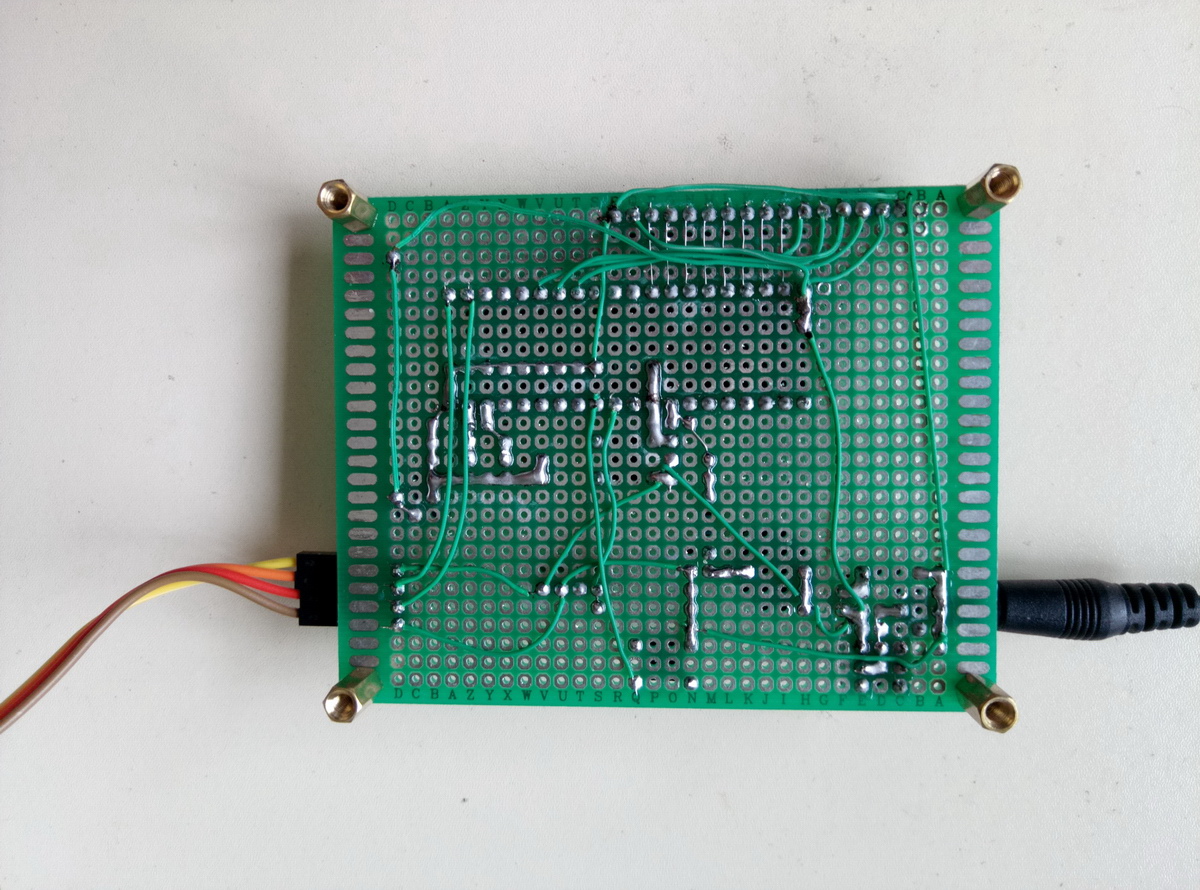

正面圖2.jpg 背面.jpg

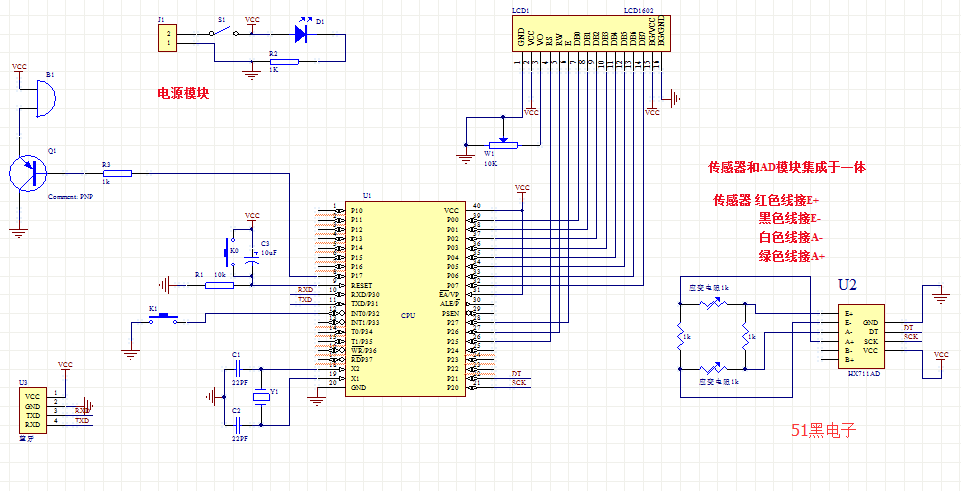

電路原理圖如下：
元件清單:

電源電路
電源DC端子    J1    1套
開關    S1    1個
指示燈    D1    1個
電阻1K    R2    1個


單片機最小系統
IC座子40P    U1    1個
單片機    U1    1個
晶振11.0592M    Y1    1個
獨石電容22P    C1、C2    2個    元件上標：220
按鍵    K0 、K1    2個
電解電容    C3    1個
電阻 10K    R1    1個

蜂嚀器電路
蜂嚀器    B1    1個
三極管S8550    Q1    1個
電阻1K    R3    1個

藍牙電路
藍牙模塊    U3    1個
4P排座        1個    插藍牙模塊

液晶電路
16P排座    LCD1    1個
液晶1602    LCD1    1個
電位器 10K    W1    1個    高檔電位器

壓力傳感器電路
壓力傳感器(套裝)    U2    1個
4P杜邦線        1條

主板
萬能板    7cm*9cm    1張



單片機源程序如下:
  1. #include "main.h"
  2. #include "HX711.h"
  3. #include "uart.h"
  4. #include "LCD1602.h"
  5. #include <intrins.h>
  6. #define uchar unsigned char  //無符號字符型 宏定義        變量范圍0~255
  7. #define uint  unsigned int         //無符號整型 宏定義        變量范圍0~65535

  9. unsigned long HX711_Buffer = 0;
  10. unsigned long Weight_Maopi = 0;
  11. long Weight_Shiwu = 0;

  13. unsigned char flag = 0;
  14. bit Flag_ERROR = 0;
  15. sbit beep= P1^7;

  17. #define GapValue 405



  21. //****************************************************
  22. //主函數
  23. //****************************************************
  24. void main()
  25. {
  26.     Uart_Init();
  27.
  28.         Init_LCD1602();
  29.         LCD1602_write_com(0x80);
  30.         LCD1602_write_word("Welcome to use!");
  31.         Delay_ms(1000);                 //延時,等待傳感器穩定

  33.         Get_Maopi();                                //稱毛皮重量
  34.
  35.         while(1)
  36.         {
  37.                 EA = 0;
  38.                 Get_Weight();                        //稱重
  39.                 EA = 1;

  41.                 Scan_Key();

  43.                 //顯示當前重量
  44.                 if( Flag_ERROR == 1)
  45.                 {
  46.
  47.

  49.                         LCD1602_write_com(0x80+0x40);
  50.                         LCD1602_write_word("ERROR ");
  51.                         beep=0;
  52.                 }
  53.                 else
  54.                 {
  55.                         beep=1;
  56.             Send_ASCII(0x82);
  57.             Send_ASCII(0x4);
  58.             Send_ASCII(Weight_Shiwu >> 8);
  59.             Send_ASCII(Weight_Shiwu);
  60.


  63.                         LCD1602_write_com(0x80+0x40);
  64.                         LCD1602_write_data(Weight_Shiwu/1000 + 0X30);
  65.             LCD1602_write_data(Weight_Shiwu%1000/100 + 0X30);
  66.             LCD1602_write_data(Weight_Shiwu%100/10 + 0X30);
  67.             LCD1602_write_data(Weight_Shiwu%10 + 0X30);
  68.                         LCD1602_write_word(" g");



  72.                 }

  74.

  76.
  77.         }
  78. }

  80. //掃描按鍵
  81. void Scan_Key()
  82. {
  83.         if(KEY1 == 0)
  84.         {
  85.                 Delay_ms(5);
  86.                 if(KEY1 == 0)
  87.                 {
  88.                         while(KEY1 == 0);
  89.                         Get_Maopi();                        //去皮
  90.                 }
  91.         }
  92. }

  94. //****************************************************
  95. //稱重
  96. //****************************************************
  97. void Get_Weight()
  98. {
  99.         Weight_Shiwu = HX711_Read();
  100.         Weight_Shiwu = Weight_Shiwu - Weight_Maopi;                //獲取凈重
  101.         if(Weight_Shiwu > 0)
  102.         {
  103.                 Weight_Shiwu = (unsigned int)((float)Weight_Shiwu/GapValue);         //計算實物的實際重量
  104.
  105.
  106.                 if(Weight_Shiwu > 5000)                //超重報警
  107.                 {
  108.                         Flag_ERROR = 1;
  109.                         Send_ASCII(0x82);
  110.       Send_ASCII(0x4);
  111.       Send_ASCII(5000 >> 8);

  113.                 }
  114.                 else
  115.                 {
  116.                         Flag_ERROR = 0;
  117.                 }
  118.         }
  119.         else
  120.         {
  121.                 Weight_Shiwu = 0;
  122.     Send_ASCII(0x82);
  123.     Send_ASCII(0x4);
  124.     Send_ASCII(0 >> 8);


  127.         }
  128.
  129. }

  131. //****************************************************
  132. //獲取毛皮重量
  133. //****************************************************
  134. void Get_Maopi()
  135. {
  136.         Weight_Maopi = HX711_Read();
  137. }

  139. //****************************************************
  140. //MS延時函數(12M晶振下測試)
  141. //****************************************************
  142. void Delay_ms(unsigned int n)
  143. {
  144.         unsigned int  i,j;
  145.         for(i=0;i<n;i++)
  146.                 for(j=0;j<123;j++);
  147. }
復制代碼

Keil代碼下載+app(無代碼)下載:
藍牙電子稱.7z (3.17 MB, 下載次數: 168)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:1050979 發表于 2022-11-8 10:54 | 顯示全部樓層
nice實用
回復

使用道具 舉報

ID:499081 發表于 2022-11-22 22:43 來自觸屏版 | 顯示全部樓層
壓力傳感器用多少kg的合適
回復

使用道具 舉報

ID:849017 發表于 2023-3-3 11:03 | 顯示全部樓層
求app制作的教程哇
回復

使用道具 舉報

ID:477512 發表于 2023-12-31 09:00 | 顯示全部樓層
傳感器用哪種規格？
