這種圓形的雙排數碼管不知道如何工作用單片機驅動的?

ID:379340 · 發表于 2022-4-19 16:19

數碼管

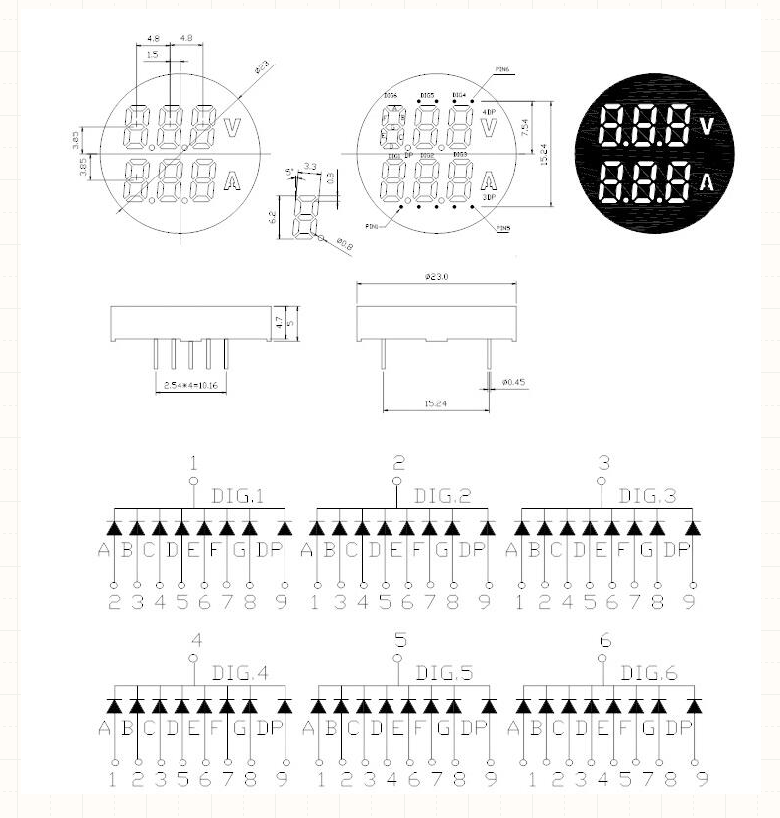

誰知道這種數碼管是怎么驅動的，有驅動程序的麻煩發一下，萬分感謝

ID:47286 · 發表于 2022-4-19 18:26

看電路圖和其它數碼管一樣驅動 用通用的數碼管驅動芯片就行我記得手冊上有范例

問一下樓主這東西有連接嗎能分享一下不

ID:96682 · 發表于 2022-4-19 18:27

與正常的數碼管驅動沒區別

ID:82570 · 發表于 2022-4-19 18:45

dig1-6 用io口段選，剩下的和一位數碼管一樣。或者用tm16xx那種專門驅動數碼管的ic

ID:57657 · 發表于 2022-4-19 18:45

此類數碼管基本都是定制的，具體什么段碼，可以用萬用表的蜂鳴檔測量，驅動時電壓電流必須正確。

ID:220661 · 發表于 2022-4-19 19:35

基本思路就是段掃描而不是常規的位掃描。

ID:213173 · 發表于 2022-4-19 21:28

這種數碼管是位/段復用共陰，只需9個IO口。與通常的驅動方式的區別是位/段碼復用腳工作在段碼低電平時要處于高阻模式，否則會發生錯亂。

ID:390416 · 發表于 2022-4-21 08:46

好說，去百度搜索括號內的標題《基于QN8035的收音機 STC8單片機程序和電路》，然后點進第一個電路城里面的,里面有現成的代碼。這款收音機的數碼管就是類似這種的，5*8數碼管是7腳驅動。你這個是9腳，理論上可以驅動72個LED燈。你圖片里面是48個燈。

ID:390416 · 發表于 2022-4-21 08:49

dzbj 發表于 2022-4-19 18:26
看電路圖和其它數碼管一樣驅動 用通用的數碼管驅動芯片就行我記得手冊上有范例

問一下樓主這東西有連 ...

某一個寶搜索“賽迪興科技” 他們家有，他們可以送樣品

ID:213173 · 發表于 2022-4-21 20:39

人人學會單片機 發表于 2022-4-21 08:46
好說，去百度搜索括號內的標題《基于QN8035的收音機 STC8單片機程序和電路》，然后點進第一個電路城里面的, ...

查理復用IO驅動數碼管方式不適用于此數碼管

ID:767423 · 發表于 2022-4-22 10:55

看了一下，如果程序ROM夠的話，最簡單的方法就是每位數碼管單獨一個10bit的字碼表（段碼和位碼封裝在一起），顯示到哪一位就查哪一位的表，分兩次送到IO口。當然為了防相互干擾每次IO口都要清顯示。

ID:883242 · 發表于 2022-4-22 23:06

wc86110 發表于 2022-4-19 18:27
與正常的數碼管驅動沒區別

怎么可能沒區別，跟正常的數碼管區別大了，1~6既是陰極也是陽極，恐怕要用推挽電路才能驅動。

ID:96682 · 發表于 2022-4-23 15:29

Hephaestus 發表于 2022-4-22 23:06
怎么可能沒區別，跟正常的數碼管區別大了，1~6既是陰極也是陽極，恐怕要用推挽電路才能驅動。

用平常單片機就行而無需推挽電路

ID:47286 · 發表于 2022-4-23 16:29

人人學會單片機 發表于 2022-4-21 08:49
某一個寶搜索“賽迪興科技” 他們家有，他們可以送樣品

感謝告知

ID:962286 · 發表于 2022-4-24 10:18

gongnn 發表于 2022-4-19 19:35
基本思路就是段掃描而不是常規的位掃描。

正解！把常規的數碼管位掃描，改成段掃描，就好了。

ID:379340 · 發表于 2022-5-6 08:32

dzbj 發表于 2022-4-19 18:26
看電路圖和其它數碼管一樣驅動 用通用的數碼管驅動芯片就行我記得手冊上有范例

問一下樓主這東西有連 ...

可以去搜索 LED數碼管圓形六位數碼管表頭屏數碼管黃光高亮LED數碼屏
