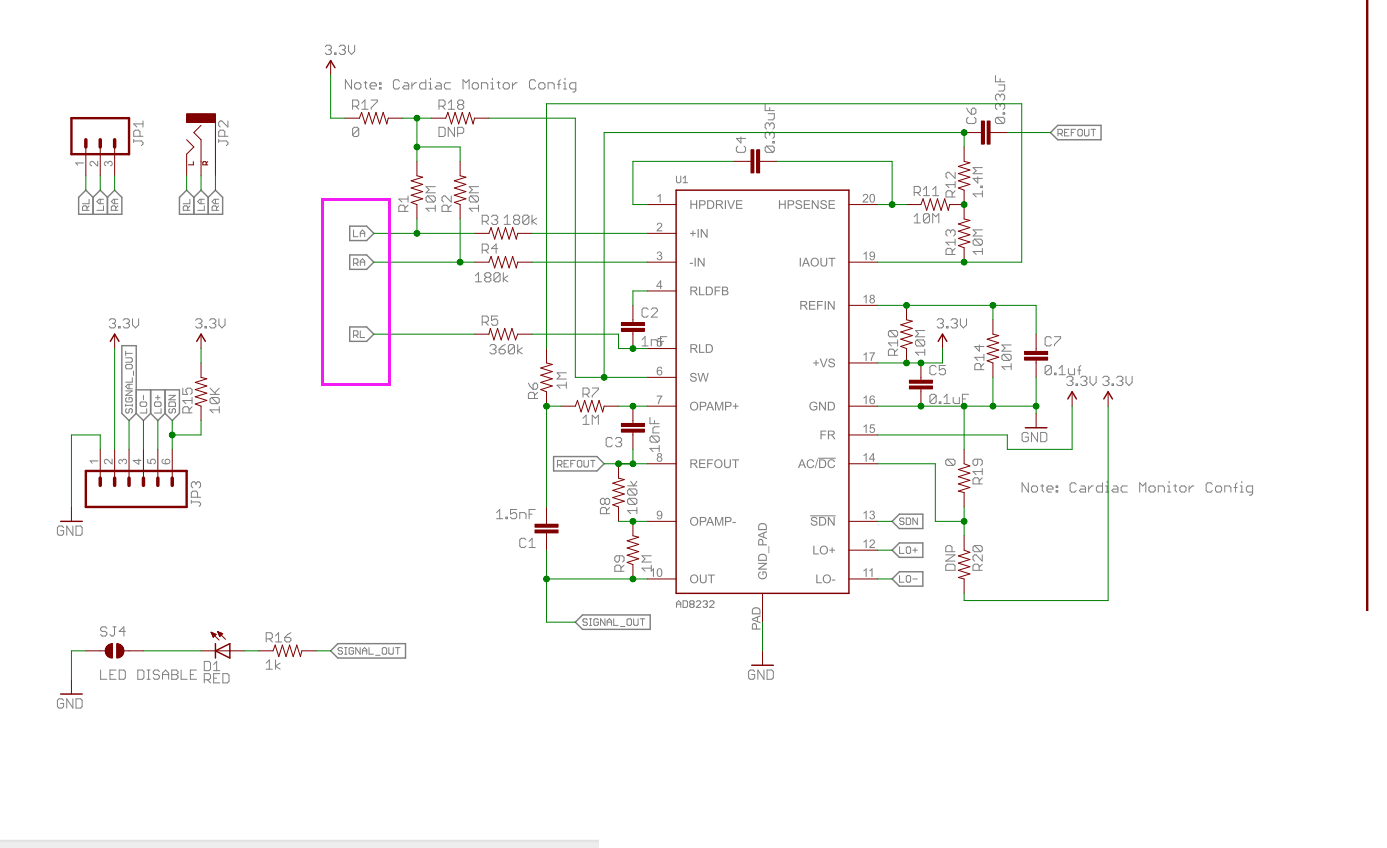

關于心電檢測電路分析

ID:668004 · 發表于 2022-4-26 15:10

1.三個電極LA、RA、RL分別接在左腿、右腿、RL是接在哪里？這種心電電極片有哪些硬性要求？
2.輸出信號signal_out接在MCU adc可以直接處理嗎？還是需要接IV轉換電路或者放大電路？
3.所謂的右腿驅動電路是什么作用，為什么會存在于心電檢測的電路中？
4.心電檢測的難點主要有幾個方面？
5.心電檢測芯片/方案推薦

歡迎做過/熟悉心電檢測產品的討論

ID:123289 · 發表于 2022-4-26 17:18

先弄清楚醫學原理。

ID:149451 · 發表于 2022-4-26 20:27

前一周，老母親住院，看著身上貼的心電監測儀的電極及連線，當時就想：這數據傳輸就不能搞成無線傳輸嗎？！您要是真做產品的，真心希望“拿”掉那些“蜘蛛網”。

ID:155507 · 發表于 2022-4-27 06:43

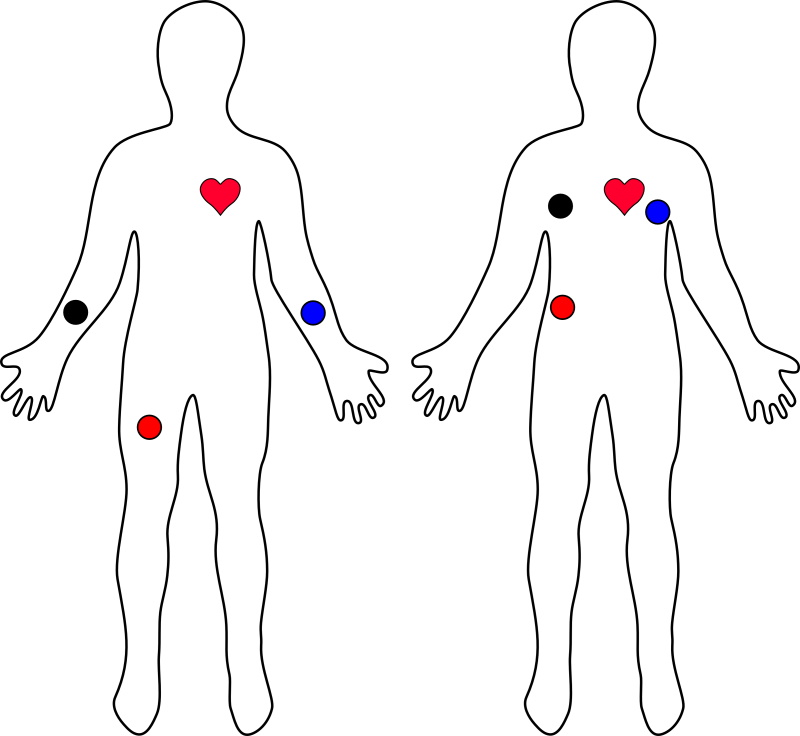

Black 黑色 RA (Right Arm) 右手
Blue 藍色 LA (Left Arm) 左手
Red 紅色 RL (Right Leg) 右腿
ad8232body (1).jpg

ID:883698 · 發表于 2022-4-27 08:04

電極如果混貼，你會發現心電波形也隨之改變了

ID:879348 · 發表于 2022-4-27 08:41

w1179benp 發表于 2022-4-26 20:27
前一周，老母親住院，看著身上貼的心電監測儀的電極及連線，當時就想：這數據傳輸就不能搞成無線傳輸嗎？！ ...

醫療要求一定要穩定，不然會攤上大事的，任何時候有線都比無線穩定

ID:844772 · 發表于 2022-4-27 17:15

心電信號是微伏級別的，你誰便找個心電圖的書就知道那些電極作用，所以1-3問題我就不說了，重點說4，表面難點是需要點醫學知識（看了你就明白兩導聯就能用，但三導聯的也不算家用入門級）、對電極要求有點高，實際難點是這類產品太多了，估計某一個寶上就有幾十種吧？

ID:1022263 · 發表于 2022-4-27 22:34

這還真沒做過可以先了解下醫學上的原理是怎么結合的

ID:668004 · 發表于 2022-5-5 16:06

w1179benp 發表于 2022-4-26 20:27
前一周，老母親住院，看著身上貼的心電監測儀的電極及連線，當時就想：這數據傳輸就不能搞成無線傳輸嗎？！ ...

這是電極片是必不可少的啊不接觸人體用光學很難獲取到準確的信息

ID:668004 · 發表于 2022-5-5 16:06

小貓電子發表于 2022-4-27 08:04
電極如果混貼，你會發現心電波形也隨之改變了

你做什么產品

ID:668004 · 發表于 2022-5-5 16:07

angmall 發表于 2022-4-27 06:43
Black 黑色 RA (Right Arm) 右手
Blue 藍色 LA (Left Arm) 左手
Red 紅色 RL (Right Leg) 右腿

也就是這兩種電極連接方式都可以？

ID:155507 · 發表于 2022-5-5 16:17

QWE4562012 發表于 2022-5-5 16:07
也就是這兩種電極連接方式都可以？

是的，都可以。

ID:668004 · 發表于 2022-7-28 19:15

angmall 發表于 2022-5-5 16:17
是的，都可以。

你好你是做心電圖機的嗎
