請幫忙分析下原理圖中的這兩個接口這是什么?

ID:1016123 · 發表于 2022-5-6 20:57

這是網上看到的一個基于NRF24L01無線溫度采集系統，本人純小白入門，分析原理圖時看不懂圖中一些地方是什么東西，請大佬們幫幫忙！

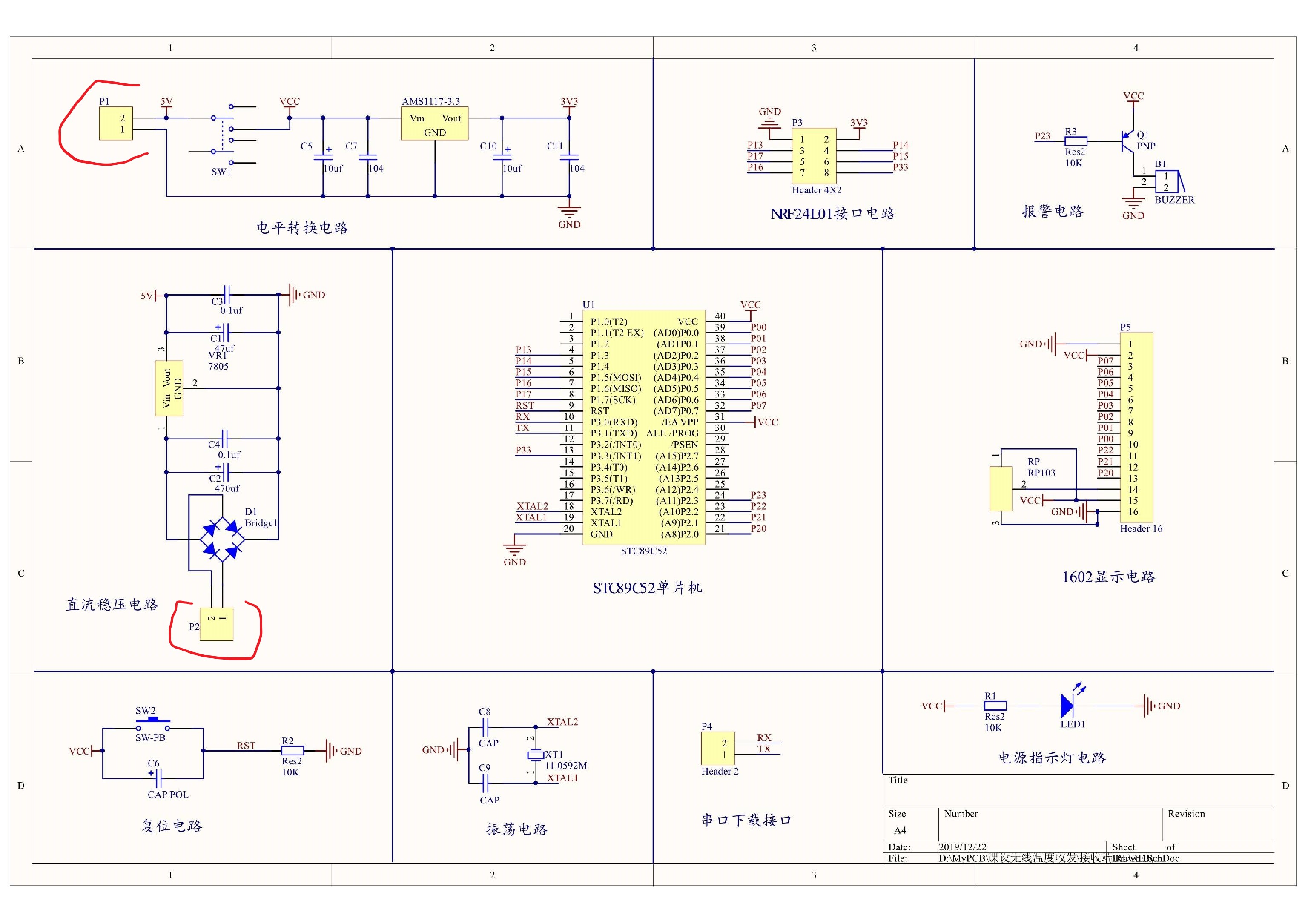

如下圖中劃紅圈的地方，一開始我感覺兩個應該是電源，P1是5V直流電，P2是220V交流電，但是這樣設計的意義何在呢？這兩個接口真的是電源嘛？

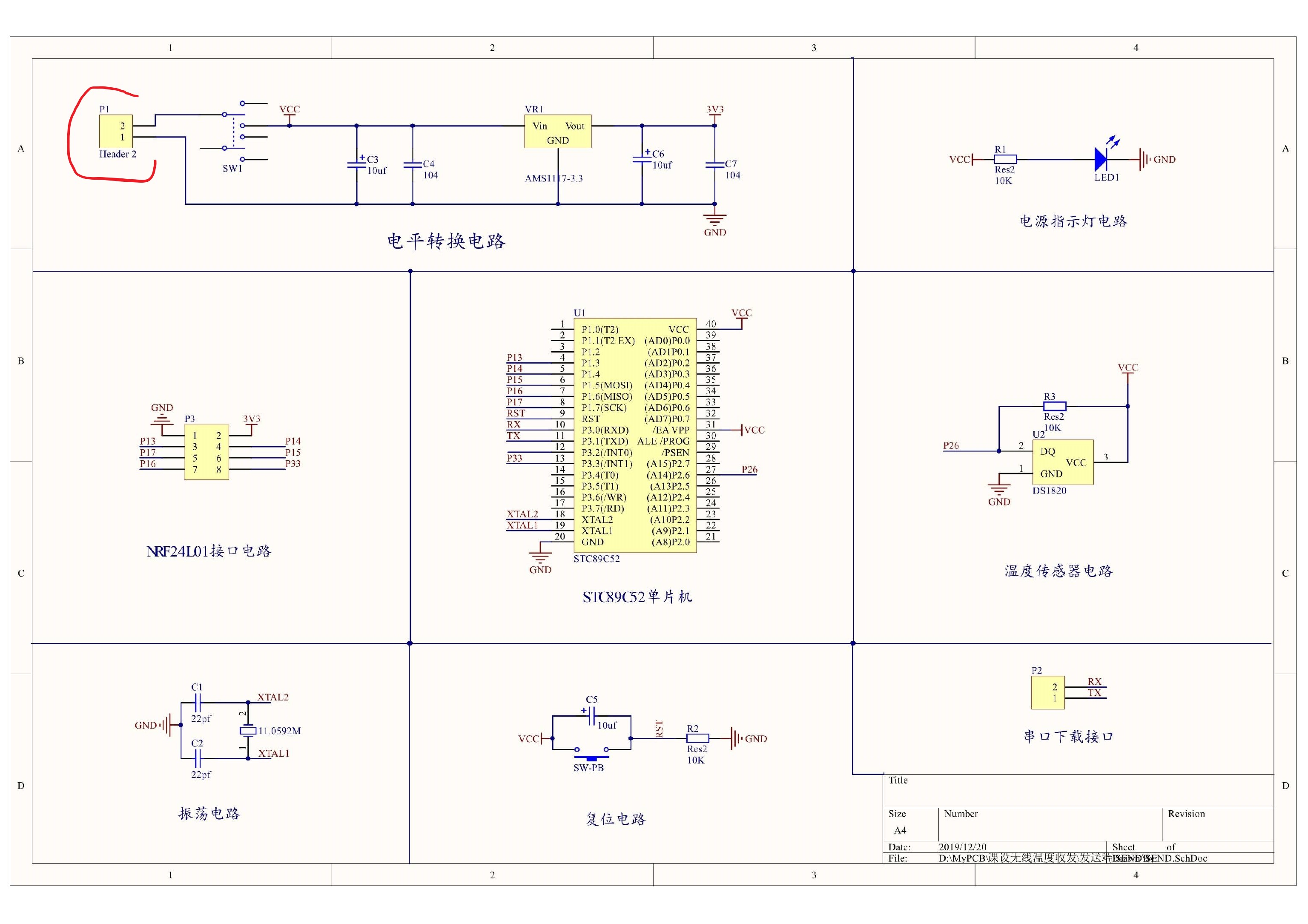

上面的是接收端，下面這張圖是發射端

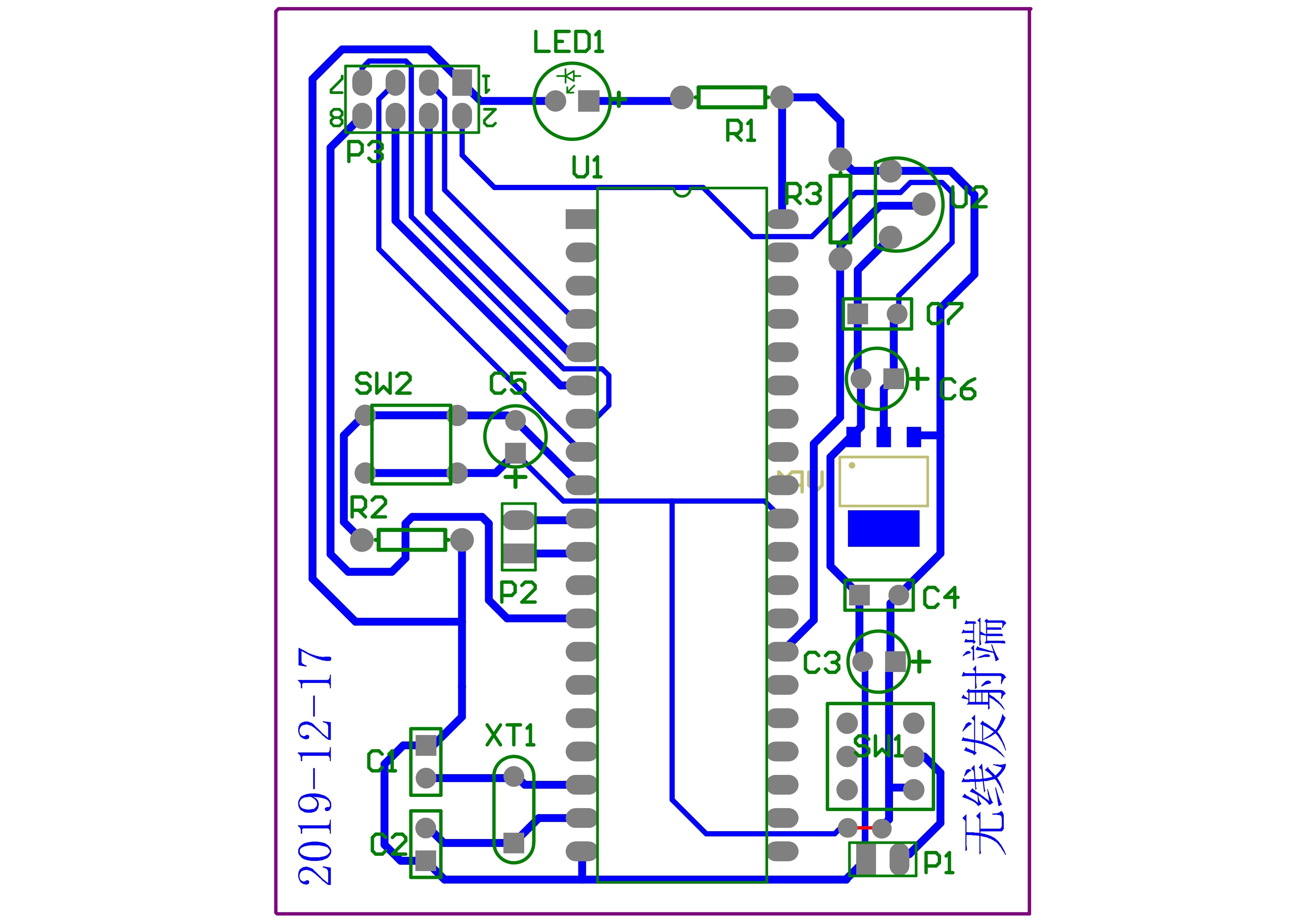

再附上接收端的PCB圖

ID:96682 · 發表于 2022-5-7 06:22

電路上有各種類型規格的插接件，這個僅僅是其中之一。不認識也沒關系購物時付上元器件清單售貨會核對的

ID:213173 · 發表于 2022-5-7 06:41

P1~P5都是接線端子。P1是5V直流沒錯，P2不是220V交流輸入。應該是經過變壓器降壓的低壓交流電，大概是AC 9~12V。

ID:310441 · 發表于 2022-5-7 06:54

都是電源輸入接插件。

ID:491875 · 發表于 2022-5-7 07:53

板凳說的對！P2不是220V輸入而是9V左右的交流或者直流輸入端口（一般是交流，但直流輸入也可以），設置端口的目的是便于拆卸。通過接插件很容易拆卸，特別是維修時可以方便的把電路板拆卸出來。當然，如果電路不復雜，直接將連接導線焊接到對應位置也可以。另外，原理圖有時為了方便描述或者繪圖，也設置了不同端口，這些端口在實際電路中并不一定會有相關元器件存在。

ID:61261 · 發表于 2022-5-7 08:08

小白認為是供電

ID:155507 · 發表于 2022-5-7 11:25

P1~P5都是接線端子。設置端口的目的是便于拆卸。
P1 和 P2 都是電源輸入接線端口，這樣設計的目的是給你有兩種電源選擇。

P1是DC 5V直流電
P2應該是經過變壓器降壓的低壓交流電，大概是AC 9~12V。或者直流DC 8~35V輸入端口
P3是NRF24L01接口電路。
P4是串口下載接口。
P5是1602液晶屏顯示電路接口。

ID:797821 · 發表于 2022-5-7 11:42

這種一般是接線端子封裝。工業產品很多用這種端子的。一般為輸入輸出或電源等都可以用這種端子設計

ID:1016123 · 發表于 2022-5-7 13:12

wulin 發表于 2022-5-7 06:41
P1~P5都是接線端子。P1是5V直流沒錯，P2不是220V交流輸入。應該是經過變壓器降壓的低壓交流電，大概是AC 9~ ...

感謝大佬！再請問一下，這兩個電源接口的意義是啥呢？雙電源供電？還是只是提供一個可自行選擇Plan B的電源方案？

ID:1012735 · 發表于 2022-5-8 15:15

黃黑子發表于 2022-5-7 13:12
感謝大佬！再請問一下，這兩個電源接口的意義是啥呢？雙電源供電？還是只是提供一個可自行選擇Plan B的電 ...

P1接5V直流電壓，P2的輸出可以是給P1用，P2可以接36伏以下的交流電壓

ID:333483 · 發表于 2022-5-8 15:41

這時讓你可選電源接入吧，他應該配了一個插頭插220V的

ID:1012735 · 發表于 2022-5-8 16:00

hy47566398 發表于 2022-5-8 15:15
P1接5V直流電壓，P2的輸出可以是給P1用，P2可以接36伏以下的交流電壓

P2口5V主電源，給單片機供電
P1輸出3.3V電壓，給24L01供電

ID:1026496 · 發表于 2022-5-14 22:21

這樣只是一個符號。
