看不懂SN74LVC1G38DBVR電路圖,u32怎么理解,有點不理解電流怎么出入的

ID:997110 · 發表于 2022-6-13 16:20

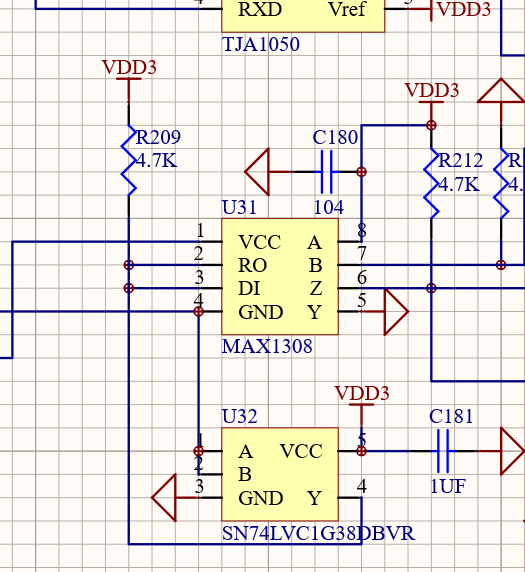

u32怎么理解，有點不理解電流怎么出入的

ID:1024371 · 發表于 2022-6-13 18:02

SN74LVC1G38DBVR 是與非門，詳情請看芯片手冊，這樣才能了解中國芯片工作原理

ID:725110 · 發表于 2022-6-13 19:47

U32應該是一個與非門，輸入時00輸出是1，我覺得！這里應該就是用了這個封裝！真正用的芯片不是SN74LVC1

ID:325985 · 發表于 2022-6-14 15:07

U32的兩輸入端全接地了。線路出錯了

ID:491875 · 發表于 2022-6-15 08:08

在這里，U32實際上只是一個反相器了。在R209的偏置下U32的4腳輸出高電平。

ID:997110 · 發表于 2022-6-15 10:03

psm4839 發表于 2022-6-14 15:07
U32的兩輸入端全接地了。線路出錯了

公司給的圖，我看不懂

ID:45879 · 發表于 2022-6-15 11:01

XXX飛飛飛發表于 2022-6-15 10:03
公司給的圖，我看不懂

個人猜測

1.你的公司非常小
2.圖紙畫的亂七八糟（不愿意讓別人看到，小公司的路數，永遠做不大），還有可能硬件人員技術本身就很差（當然不排除那種技術好，不愿意畫好圖的主兒，這種也不是喜歡分享給你東西的主兒）
3.能走就走，去大一些的公司學習（尤其前幾年，對你自己的技術提升有好處）

一個簡答的 RS485+自動收發電路就搞得如此混亂的

ID:491875 · 發表于 2022-6-15 16:01

psm4839 發表于 2022-6-14 15:07
U32的兩輸入端全接地了。線路出錯了

有可能，如果按照原理圖，U32完全可以直接去掉。

ID:824490 · 發表于 2022-6-15 17:39

yueguang3048 發表于 2022-6-15 11:01
個人猜測

1.你的公司非常小

人家故意這么畫的噢，目的自然是為了防止抄襲。
這個很正常。我這邊也有接到過類似的項目。
有時還會把參數亂標；
2、3極管方向亂畫（PCB有專門對應的庫），
把一個8腳IC兩面打磨，再反向貼板上。
甚至放上一大堆沒用任何作用的貼片器件（空芯片，只有封裝，內部沒有任何電路晶元的），因?yàn)?層板，表面看上去都很正常。
反正是無所不用極！

ID:824490 · 發表于 2022-6-15 17:43

U31的管腳被故意打亂標號了，所以沒有正確的腳位圖是分析不了這張圖的。

ID:997110 · 發表于 2022-6-16 08:45

yueguang3048 發表于 2022-6-15 11:01
個人猜測

1.你的公司非常小

公司找人畫的，估計那個人想二次收費吧，原理圖很多錯，我看都看不懂

ID:997110 · 發表于 2022-6-16 08:46

名字不是重點 發表于 2022-6-15 17:39
人家故意這么畫的噢，目的自然是為了防止抄襲。
這個很正常。我這邊也有接到過類似的項目。
有時還會把 ...

電路圖外包的，估計是打亂了，我應屆生賊難受

ID:997110 · 發表于 2022-6-16 08:55

全部圖是這樣的，我看了一臉懵逼

ID:401564 · 發表于 2022-6-16 21:42

說不定人家可能也是新手
對于這個電路,有可能就是樓上說的那樣,有意搞事
但也有可能是另外一種可能:技術不過關
U31和U32可能在建立元件庫的時候,是默認這個標號,但實際中可能是另外一個IC,但畫電路的時候并沒有改過來
我經常就是樣的,比如穩壓IC7805,我用7815它也是標示7805,它默認就是這個標號的,我自己也懶得改了,自己知道就行
10#已經指出U31的問題了
我感覺U32用的應該是SN74LVC1G14,這個IC是施密特反相觸發器,一般用于波形整型和反相
