stlink與STM32單片機開發板的連接問題?

ID:391219 · 發表于 2022-7-11 15:10

我用正點原子的ST-LINK/V2連接STM32F103C8T6，用的是SWD模式。但老識別不出芯片來，接線沒有問題，是新芯片沒有燒過程序，在網上找了方法沒用，想問問有沒有以前出現過類似情況的，如何解決啊？顯示問題為：Error: Flash Download failed - Target DLL has been cancelled 原理圖如下所示:

ID:401564 · 發表于 2022-7-15 13:33

1123qqw 發表于 2022-7-15 10:01
這原理圖不是我畫的，兩個人就是麻煩，啥也不說。這是完整的stm32芯片的原理圖。沒顯示的引腳，沒連接的 ...

你對比引腳上的VDD和VSS,再看一下PCB中有沒有連接就知道了
這種STM32學習板沒什么秘密可言的,你可以上傳原理圖和PCB文件看一下的
他這個應該是在官方下載的庫,然后直接用的
官方的原理圖是分為兩個部分的,一個是IO部分,一個是電源部分
應該還有一個Part的,就像我這個上面的LM358這種形式的 51hei截圖20220715133317.png

ID:962286 · 發表于 2022-7-11 16:56

如果是前一次下載的程序設置了SWDIO/SWCLK為GPIO，或者程序進入低功耗模式，導致SWD無法用于將ST-LINK的VCC，SDIO，VSS，SCLK和RESET連接到目標板，KEIL中的Debug選項卡工具設置，Connect設置為"under Reset"，Reset設置為"SYSRESETREQ"

ID:1023753 · 發表于 2022-7-11 17:03

[img][/img]看看這個有沒有

ID:161164 · 發表于 2022-7-11 17:41

VCC和VSS呢？

ID:391219 · 發表于 2022-7-11 20:59

haiyang201 發表于 2022-7-11 17:03
[/img]看看這個有沒有

大佬，圖片看不到啊

ID:391219 · 發表于 2022-7-11 21:00

MCU_FANS 發表于 2022-7-11 16:56
如果是前一次下載的程序設置了SWDIO/SWCLK為GPIO，或者程序進入低功耗模式，導致SWD無法用于將ST-LINK的VCC ...

沒燒過程序，第一次測試，我試過你的方法，沒起到作用

ID:391219 · 發表于 2022-7-11 21:01

lkc8210 發表于 2022-7-11 17:41
VCC和VSS呢？

我用的是四線的SWD，VSS指什么，能詳細說說嗎？

ID:401564 · 發表于 2022-7-11 21:27

ST-LINK 上面有標示的,GND,3.3,SWCLK,SWDIO,分別接對就行
打開STM32 ST-LINK Utility,按一下軟件上面的 51hei截圖20220711212532.png

,有如下的提示,就說明可以正常連接了 51hei截圖20220711212431.png

,如果沒有,而且有一堆紅色的字體提示,就說明沒有正常連接

ID:1023753 · 發表于 2022-7-12 08:50

https://blog.csdn.net/hy_13629279398/article/details/102707305 看看這個有沒有幫助

ID:391219 · 發表于 2022-7-12 09:09

Y_G_G 發表于 2022-7-11 21:27
ST-LINK 上面有標示的,GND,3.3,SWCLK,SWDIO,分別接對就行
打開STM32 ST-LINK Utility,按一下軟件上面的,有 ...

報錯
Can not connect to target!
Please select "Connect Under Reset" mode from Target->Settings menu and try again.
If you're trying to connect to a low frequency application , please select a lower SWD Frequency mode from Target->Settings menu.
09:07:33 : No target connected

ID:391219 · 發表于 2022-7-12 09:15

haiyang201 發表于 2022-7-12 08:50
https://blog.csdn.net/hy_13629279398/article/details/102707305 看看這個有沒有幫助

嘗試了，不行啊

ID:405850 · 發表于 2022-7-12 10:20

還有一個可能，你的芯片讀保護了，打開ST-link，然后 Target - Option Bytes,一下保護等級對不對，應該是0的

ID:401564 · 發表于 2022-7-12 12:18

1,先保證硬件電路的正確,晶振,復位,電源都檢查一下
2,再看一下ST-LINK連接是不是對的,有時候線也有開路的
3,再看一下電腦的驅動是不是正常安裝
4,再看一下軟件設置是不是正確設置的
這東西來來去去也就是檢查這幾樣了,你可以截圖看一下
我個人感覺這沒有什么難度呀,我當初剛學STM32的時候就是自己畫的學習板,幾下就連接上了

ID:391219 · 發表于 2022-7-13 18:01

Y_G_G 發表于 2022-7-12 12:18
**** 作者被禁止或刪除內容自動屏蔽 ****

被屏蔽了

ID:391219 · 發表于 2022-7-13 18:04

 發表于 2022-7-12 10:20
還有一個可能，你的芯片讀保護了，打開ST-link，然后 Target - Option Bytes,一下保護等級對不對，應該是0 ...

我按照您說的嘗試了，顯示這樣的錯誤

ID:391219 · 發表于 2022-7-14 09:07

Y_G_G 發表于 2022-7-12 12:18
1,先保證硬件電路的正確,晶振,復位,電源都檢查一下
2,再看一下ST-LINK連接是不是對的,有時候線也有開路的
...

我來來回回檢查好幾遍了，沒發現問題啊。我換正點原子的開發板就沒事，用我自己的板子就有問題。

ID:391219 · 發表于 2022-7-14 19:50

Y_G_G 發表于 2022-7-12 12:18
1,先保證硬件電路的正確,晶振,復位,電源都檢查一下
2,再看一下ST-LINK連接是不是對的,有時候線也有開路的
...

老哥，你看看我發的MCU的原理圖，是不是沒有供電啊。stm32的VDD與VSS引腳我都沒有連接。

ID:401564 · 發表于 2022-7-14 20:48

1123qqw 發表于 2022-7-14 19:50
老哥，你看看我發的MCU的原理圖，是不是沒有供電啊。stm32的VDD與VSS引腳我都沒有連接。

VDD和VSS是電源,不接電源哪行呀
這種形式的原理圖是把電源的IO分開的,方便看原理圖而已,往往容易出錯我一般都是用完整的,一看就能看出哪里接哪里了
要不你把原理圖和PCB文件上傳看一下
我都是用這種原理圖的

ID:1009217 · 發表于 2022-7-14 23:06

C:\Users\xiaojin\Desktop，看看這個圖片上你添加了芯片的flash沒有，在魔術棒->debug->右邊的settings-》flash dounload下

ID:391219 · 發表于 2022-7-15 10:01

Y_G_G 發表于 2022-7-14 20:48
VDD和VSS是電源,不接電源哪行呀
這種形式的原理圖是把電源的IO分開的,方便看原理圖而已,往往容易出錯我 ...

這原理圖不是我畫的，兩個人就是麻煩，啥也不說。這是完整的stm32芯片的原理圖。沒顯示的引腳，沒連接的引腳，就都沒有用。你看看是不是沒有接VDD，沒有給芯片供電。

ID:391219 · 發表于 2022-7-15 10:01

xiaojin11111111 發表于 2022-7-14 23:06
，看看這個圖片上你添加了芯片的flash沒有，在魔術棒->debug->右邊的settings-》flash dounload下

添加了，應該是芯片沒有供電

ID:161164 · 發表于 2022-7-15 11:02

1123qqw 發表于 2022-7-11 21:01
我用的是四線的SWD，VSS指什么，能詳細說說嗎？

電源要接到VDD和VSS
STM32一般有四對VDD和VSS
全部都要接
你的原理圖是簡略版，沒有VDD和VSS
你要找芯片手冊管腳圖來接線

ID:1026253 · 發表于 2022-7-15 14:07

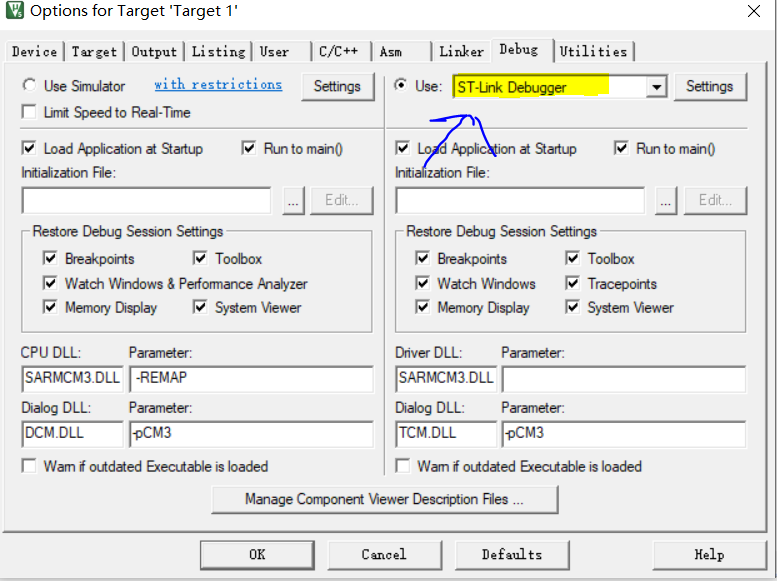

是不是debug沒有修改

ID:391219 · 發表于 2022-7-15 18:32

鏗鏘曠世材發表于 2022-7-15 14:07
是不是debug沒有修改

發現問題了，應該是板子芯片沒有供電

ID:391219 · 發表于 2022-7-15 18:34

Y_G_G 發表于 2022-7-15 13:33
你對比引腳上的VDD和VSS,再看一下PCB中有沒有連接就知道了
這種STM32學習板沒什么秘密可言的,你可以上傳 ...

我也是臨時學的，項目用，我就學了點皮毛。他說電路，原理圖他來搞定，結果成這樣。PCB沒有連接。這官方的原理圖庫去哪找啊？

ID:391219 · 發表于 2022-7-15 18:35

lkc8210 發表于 2022-7-15 11:02
電源要接到VDD和VSS
STM32一般有四對VDD和VSS
全部都要接

好的，謝謝你

ID:401564 · 發表于 2022-7-15 20:35

1123qqw 發表于 2022-7-15 18:34
我也是臨時學的，項目用，我就學了點皮毛。他說電路，原理圖他來搞定，結果成這樣。PCB沒有連接。這官方 ...

官方就是在官方網站下載呀
https://www.st.com/zh/microcontr ... .html#cad-resources
文件是ultralibrarian格式的,通過AD可以提取
里面有原理圖文件,PCB封裝和3D模型
