這怎么改頻率?單片機PCA模塊輸出PWM程序

ID:1008383 · 發表于 2022-7-12 17:54

這怎么改頻率謝謝大家

#include "STC8.H"
#include <intrins.h>

#define u8  unsigned char
#define u16  unsigned int
#define u32  unsigned long

void PCA_PWM_Init()
{
            CCON = 0x00;
            CMOD = 0x08; //PCA時鐘為系統時鐘
            CL = 0x00;
      CH = 0x00;
            CCAPM0 = 0x42; //PCA模塊0為PWM工作模式  1.7  0~63
            PCA_PWM0 = 0x80; //PCA模塊0輸出6位PWM
            CCAP0L = 0x20; //PWM占空比為50%[(40H-20H)/40H]
            CCAP0H = 0x20;
      CCAPM1 = 0x42; //PCA模塊1為PWM工作模式
            PCA_PWM1 = 0x40; //PCA模塊1輸出7位PWM
            CCAP1L = 0x20; //PWM占空比為75%[(80H-20H)/80H]  1.6       0~127
            CCAP1H = 0x20;
      CCAPM2 = 0x42; //PCA模塊2為PWM工作模式
            PCA_PWM2 = 0x00; //PCA模塊2輸出8位PWM
            CCAP2L = 0x20; //PWM占空比為87.5%[(100H-20H)/100H]  1.5  0~255
            CCAP2H = 0x20;
      CCAPM3 = 0x42; //PCA模塊3為PWM工作模式
            PCA_PWM3 = 0xc0; //PCA模塊3輸出10位PWM
      CCAP3L = 0x20; //PWM占空比為96.875%[(400H-20H)/400H]
            CCAP3H = 0x20;
         CR = 1; //啟動PCA計時器
}

//end
/******************************************************************************
* @ 函數名  ： main
* @ 功  能  ：主函數
* @ 參  數  ：無
* @ 返回值  ：無
******************************************************************************/

int main()
{
P0M1 = 0x20; P0M0 = 0x00; //設置為準雙向口                      P0.5為高阻
P1M1 = 0x00; P1M0 = 0x00; //設置為準雙向口
P2M1 = 0x00; P2M0 = 0x20; //設置為準雙向口設置P3.5為推挽輸出
P3M1 = 0x40; P3M0 = 0x00; //設置為準雙向口 P3.6為高阻
P4M1 = 0x00; P4M0 = 0x00; //設置為準雙向口
P5M1 = 0x30; P5M0 = 0x00; //設置為準雙向口  P5.5 P5.4為高阻
P6M1 = 0x20; P6M0 = 0x00; //設置為準雙向口  P6.5為高阻
P7M1 = 0x00; P7M0 = 0x00; //設置為準雙向口
      PCA_PWM_Init();
      while(1)
      {

      }

}

ID:878061 · 發表于 2022-7-12 20:33

改變PCA時鐘輸入源的頻率就可以改變PWM的頻率

ID:1008383 · 發表于 2022-7-12 20:54

huashanhui20 發表于 2022-7-12 20:33
改變PCA時鐘輸入源的頻率就可以改變PWM的頻率

降了一些，但還是太大了

ID:401564 · 發表于 2022-7-12 21:58

CMOD 選擇時鐘為系統時鐘/12
PCA_PWM0 選擇10位PWM
還不行就用6MHZ的時鐘
再不行就用32KHZ的時鐘

ID:624769 · 發表于 2022-7-12 22:27

CMOD = 0x04;

然后，用定時器來定頻率吧，你愛多慢就多慢。

ID:213173 · 發表于 2022-7-13 10:40

淡忘一世發表于 2022-7-12 20:54
降了一些，但還是太大了

改變定時器時間就改變PWM頻率，100Hz占空比50%示例
#include <STC8.H>

void Timer0Init(void) //39微秒@12.000MHz
{
AUXR |= 0x80; //定時器時鐘1T模式
TMOD &= 0xF0; //設置定時器模式
TL0 = 0x2C; //設置定時初始值
TH0 = 0xFE; //設置定時初始值
TF0 = 0; //清除TF0標志
TR0 = 1; //定時器0開始計時
}

void main()
{
CCON = 0x00;
CMOD = 0x04;    //PWM周期=定時器0的溢出周期/256
CL = 0x00;
CH = 0x00;
CCAPM0 = 0x42; //PCA模塊0為PWM工作模式
PCA_PWM0 = 0x00;  //PCA模塊0輸出8位PWM
CCAP0H=CCAP0L=0x80;//PWM占空比為50%
CR = 1;          //啟動PCA計時器
Timer0Init();
while (1);
}

ID:1008383 · 發表于 2022-7-13 10:54

Y_G_G 發表于 2022-7-12 21:58
CMOD 選擇時鐘為系統時鐘/12
PCA_PWM0 選擇10位PWM
還不行就用6MHZ的時鐘

好的，試試

ID:1008383 · 發表于 2022-7-13 10:55

188610329 發表于 2022-7-12 22:27
CMOD = 0x04;

然后，用定時器來定頻率吧，你愛多慢就多慢。

好的，謝謝

ID:1008383 · 發表于 2022-7-13 10:55

wulin 發表于 2022-7-13 10:40
改變定時器時間就改變PWM頻率，100Hz占空比50%示例
#include

謝謝大佬

ID:213173 · 發表于 2022-7-13 11:17

淡忘一世發表于 2022-7-13 10:55
謝謝大佬

//PWM周期=定時器0的溢出周期*256

ID:65237 · 發表于 2022-8-11 09:21

wulin 發表于 2022-7-13 11:17
//PWM周期=定時器0的溢出周期*256

//PWM周期=定時器0的溢出周期*256 ,如果溢出時間0.14US ,那14*256就它的周期嗎?為什么是256 這個沒搞明白,望指點小白 ,是因?yàn)?位機的原因嗎

ID:161164 · 發表于 2022-8-11 10:46

阿飛7812 發表于 2022-8-11 09:21
//PWM周期=定時器0的溢出周期*256 ,如果溢出時間0.14US ,那14*256就它的周期嗎?為什么是256 這個沒搞明白 ...

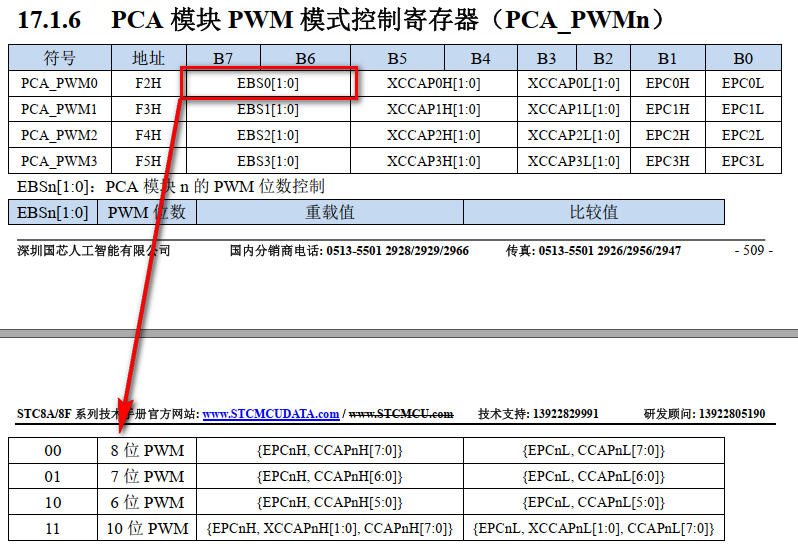

STC8A-F手冊有寫

ID:65237 · 發表于 2022-8-12 09:14

lkc8210 發表于 2022-8-11 10:46
STC8A-F手冊有寫

謝謝指點 如果選6位PWM ,周期=就是如溢出時間*63 對嗎

ID:1034262 · 發表于 2022-8-12 13:53

使用定時器0溢出率做PCA時鐘。

ID:65237 · 發表于 2022-8-13 09:05

coody_sz 發表于 2022-8-12 13:53
使用定時器0溢出率做PCA時鐘。

我的意思是怎樣計算如溢出為0.14US 6位PWM 頻率是怎么計算的是0.14*32 ,0010 0000,是這樣的嗎
