基于stm32單片機Proteus仿真溫度采集DS18B20實驗

ID:1039379 · 發表于 2022-7-14 10:13

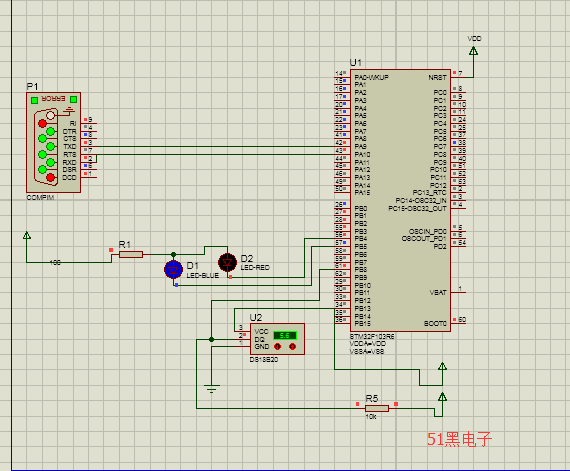

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

這里展示主函數

#include "system.h"
#include "led.h"
#include "ds18b20.h"

//打印浮點型數據，proteus不能有效打印浮點型數據
void PrintfFloat(float value)
{
            int tmp,tmp1,tmp2,tmp3,tmp4,tmp5,tmp6;
      tmp=(int)value;
      tmp1=(int)((value-tmp)*10)%10;
      tmp2=(int)((value-tmp)*100)%10;
      tmp3=(int)((value-tmp)*1000)%10;
      tmp4=(int)((value-tmp)*10000)%10;
      tmp5=(int)((value-tmp)*100000)%10;
      tmp6=(int)((value-tmp)*1000000)%10;

      printf("%d.%d%d%d%d",tmp,tmp1,tmp2,tmp3,tmp4);
}

int main()
{
      u8 i=0;
      u16 temper;
      float value;

      NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);  //中斷優先級分組分2組
      LED_Init();
      USART1_Init(115200);
      while(DS18B20_Init())
      {
            printf("DS18B20檢測失敗，請插好!\r\n");
            delay_ms(500);
      }
      printf("DS18B20檢測成功!\r\n");

      while(1)
      {
            i++;
            if(i%20==0)
            {
                     LED1=!LED1;
            }

            if(i%50==0)
            {
                     temper=DS18B20_Get_Temp();

                     if((temper&0xf800)==0xf800)
                     {
                              temper=(~temper)+1;

                     printf("檢測的溫度為：- ");

                     }
                     else
                     {
                     printf("檢測的溫度為： ");
                     }

               value=(float)temper*0.0625;
                     PrintfFloat(value);
                     printf("\r\n");

            }
            delay_ms(10);
      }
}

Keil代碼下載:

Keil工程.7z (313.62 KB, 下載次數: 114)
