MOS管能夠達到最高傳輸速度是和哪個時間參數相關?

ID:668004 · 發表于 2022-7-19 15:39

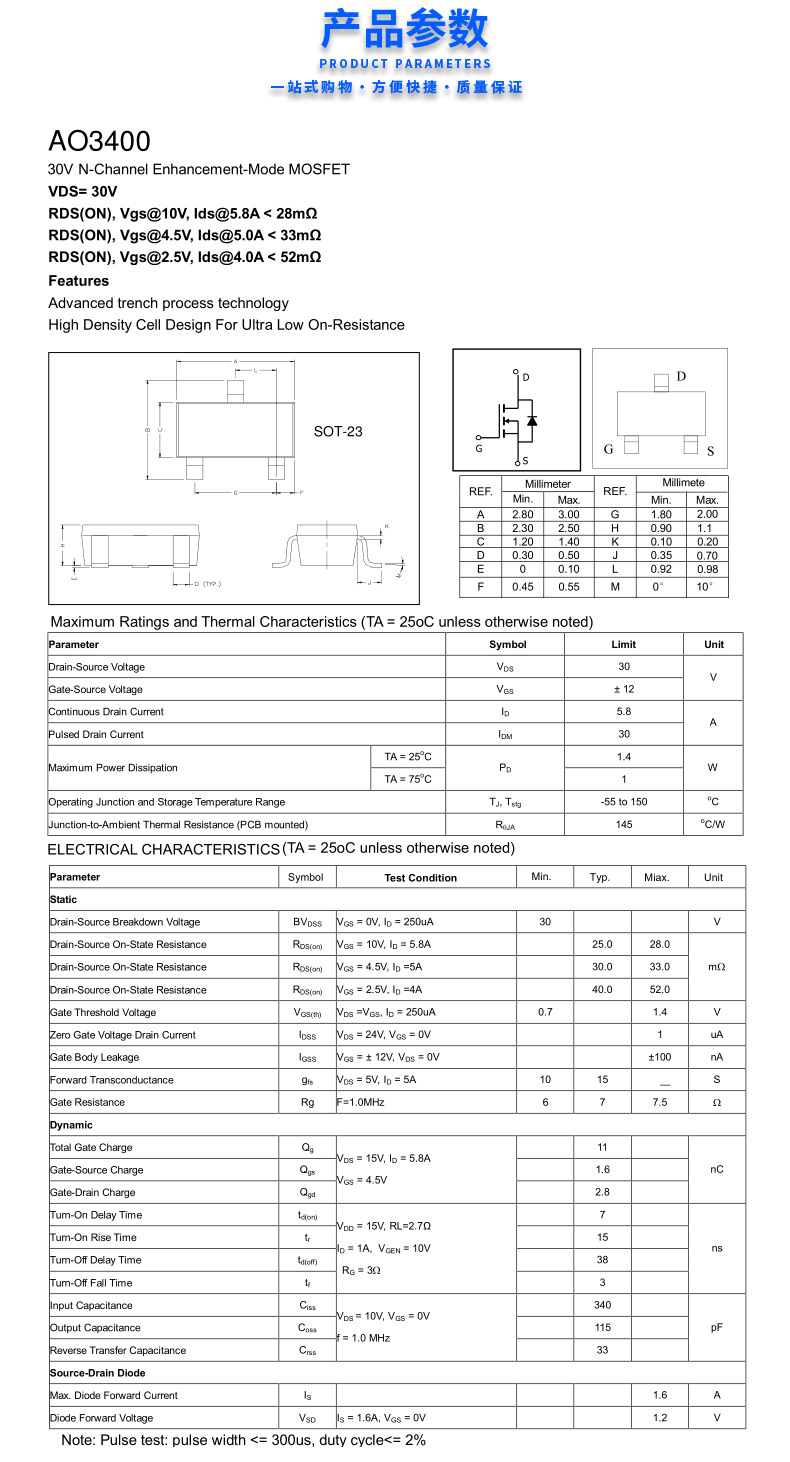

MOS能夠達到最高傳輸速度是和哪個時間參數相關？NMOS管實現雙向電平轉換，假如用AO3400，可以達到最高的速度或波特率是多少bps？怎么計算？

Rise Time
Fall Time
Turn-On Delay Time
Turn-Off Delay Time
Turn-On Delay Time
Rise Time
Turn-Off Delay Time
Fall Time
Forward Transconductancea
Reverse Recovery Fall Time
Reverse Recovery Rise Time

ID:332444 · 發表于 2022-7-20 10:06

關注元件頻率

ID:240600 · 發表于 2022-7-20 12:21

和turn on delay time、turn on rise time 、turn off rise time 、turn off delay time有關

ID:240600 · 發表于 2022-7-20 12:22

取一下變化率的標準值稍微算一下就可以了吧

ID:240600 · 發表于 2022-7-20 12:23

如果需要高速，最好還是直接上電平轉換芯片好一點

ID:879348 · 發表于 2022-7-20 13:32

影響最大的是Qg參數，越大驅動越難

ID:883242 · 發表于 2022-7-20 17:20

你不會用Qg來算的話，實測一下就行了唄。

你做信號的電平轉換，datasheet里面的Td、Tr、Tf這幾個參數都不能看，測試條件里面g極驅動電流太大了，你做不到。

ID:668004 · 發表于 2022-7-22 18:13

xianfajushi 發表于 2022-7-20 10:06
關注元件頻率

哪個參數是元件頻率啊

ID:668004 · 發表于 2022-7-22 18:14

穿山躍海發表于 2022-7-20 12:21
和turn on delay time、turn on rise time 、turn off rise time 、turn off delay time有關

具體是怎么關聯的清楚不

ID:668004 · 發表于 2022-7-22 18:14

wufa1986 發表于 2022-7-20 13:32
影響最大的是Qg參數，越大驅動越難

柵極結電容嗎

ID:668004 · 發表于 2022-7-22 18:14

穿山躍海發表于 2022-7-20 12:23
如果需要高速，最好還是直接上電平轉換芯片好一點

價格更貴

ID:668004 · 發表于 2022-7-29 10:23

Hephaestus 發表于 2022-7-20 17:20
你不會用Qg來算的話，實測一下就行了唄。

你做信號的電平轉換，datasheet里面的Td、Tr、Tf這幾個參數都 ...

那看哪個參數？

ID:824490 · 發表于 2022-7-29 11:26

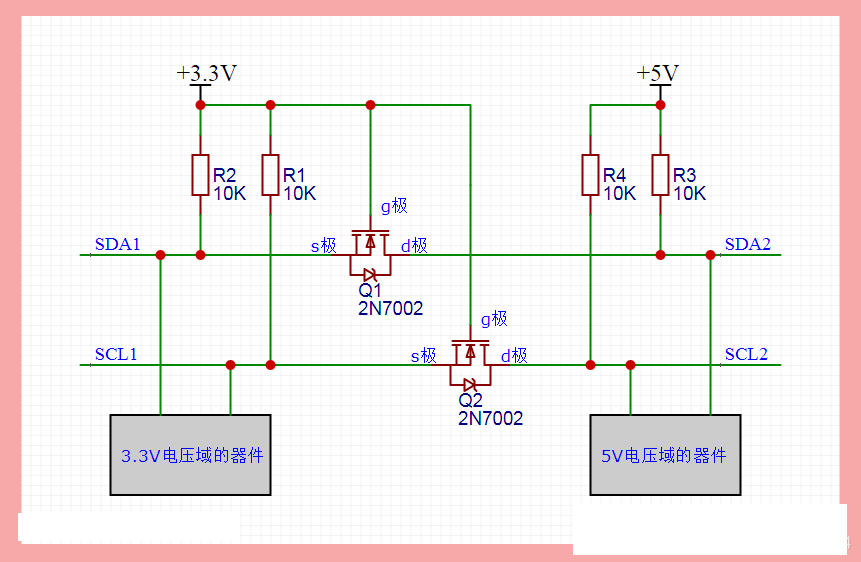

你這個電路中有SDA，貌似是雙向IO，你的電路能實現雙向傳輸嗎？

ID:668004 · 發表于 2022-8-10 17:17

名字不是重點發表于 2022-7-29 11:26
你這個電路中有SDA，貌似是雙向IO，你的電路能實現雙向傳輸嗎？

可以的

ID:668004 · 發表于 2022-8-10 17:17

電平轉換芯片你們有合適的推薦不？波特率115200

ID:668004 · 發表于 2022-8-10 17:23

沒人知道的嗎

ID:51588 · 發表于 2022-8-10 20:37

跟輸入端的電容和輸出端的電容有關系，結電容的小的頻率高。

ID:420836 · 發表于 2022-8-12 07:13

它應該與您在此處列出的幾乎所有參數相關。

ID:1034262 · 發表于 2022-8-12 14:02

跟 Rise Time、Fall Time、Turn-On Delay Time、Turn-Off Delay Time等都有關。
還跟驅動能力有關，看充放電參數，比如Total Gate Charge 11 nC。

ID:647261 · 發表于 2022-8-15 19:24

是用在I2C上還是UART上，查一下協議標準，最大上升下降時間：
比如，I2C標準模式最大上升/下降時間1000/300ns，快速模式300/300ns
然后量一下這個電路的波形，超過標準了，就可能出問題
要說看規格書，就看Qg，值越小，速度越快，其他幾個時間參數其實是個理想值，一般使用達不到的
總結起來，還是得示波器實測，規格書的參數計算不出來
當然，你這個上拉電阻10K可能大了些，可以換成4.7K或2.2K

ID:382749 · 發表于 2022-8-17 17:22

開關速度
