關于新人的第一次仿真失敗，請大佬們指教一下

ID:1040312 · 發表于 2022-7-23 10:20

其實我已經在普中開發板中實現了功能，當我按照普中開發板原理圖連線仿真的時候，發現LCD1602亮，但卻不能讀出矩陣按鍵的輸出，請問大佬們是什么原因，萬分感謝！！

ID:1040312 · 發表于 2022-7-23 10:22

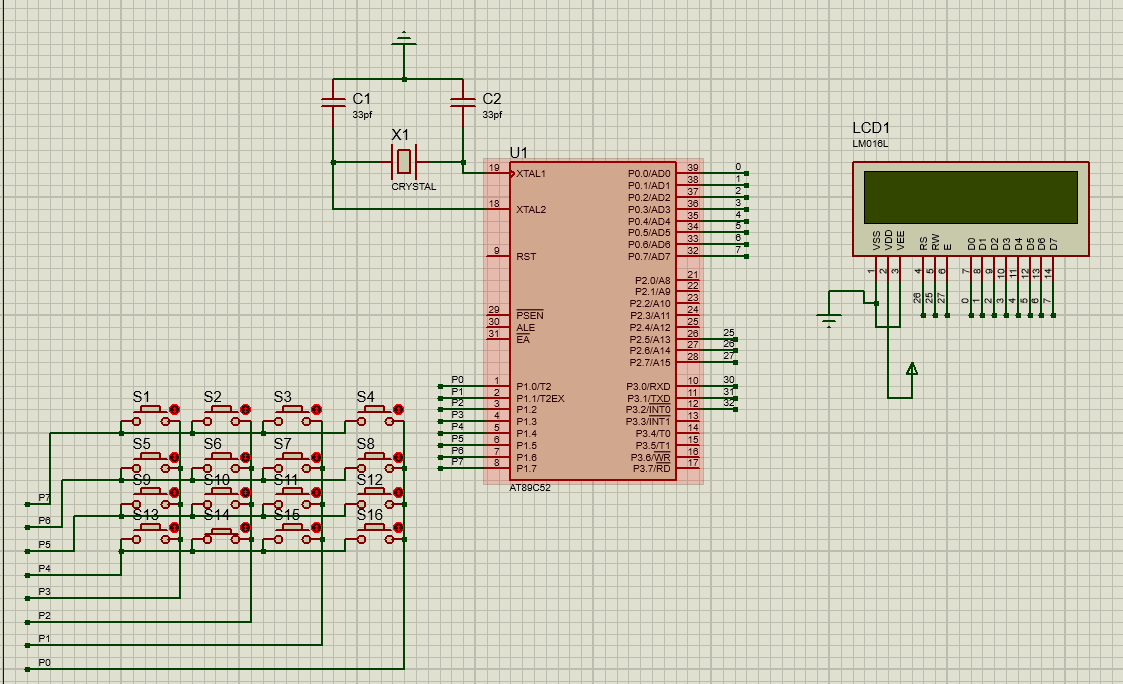

這是圖片

ID:1023753 · 發表于 2022-7-23 10:53

P0口上拉電阻

ID:1040312 · 發表于 2022-7-23 11:00

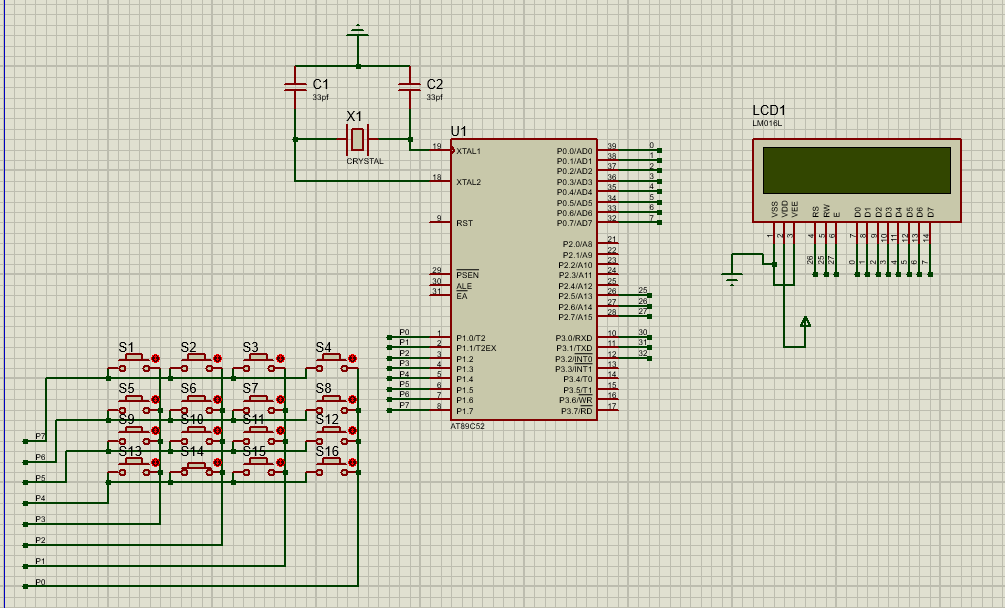

這個是6位密碼鎖的原理圖是基于普中單片機畫的的原理圖

ID:1040312 · 發表于 2022-7-23 11:59

haiyang201 發表于 2022-7-23 10:53
P0口上拉電阻

請問是什么意思是p0口的問題嗎不好意思可以說的詳細一點嗎

ID:1040325 · 發表于 2022-7-23 12:30

P0需要加上拉電阻才能實現IO功能選擇10K的排阻就好

ID:1040182 · 發表于 2022-7-23 13:05

P0口需要外接上拉電阻才能正常實現IO的功能,用10K的就行.無外拉呈現高阻態.

ID:1040330 · 發表于 2022-7-23 14:08

對的，沒記錯的話P0口是OC門，要上拉

ID:1040330 · 發表于 2022-7-23 14:13

再看你這個圖P1口接的矩陣，要把對應的口輸出高低電平，按鍵按下拉低對應的口讀進單片機確認按鍵按下

ID:121859 · 發表于 2022-7-23 15:13

P0口加一個上拉電阻，選一個10K排阻就可以了

ID:1040312 · 發表于 2022-7-23 15:46

zhxiufan 發表于 2022-7-23 15:13
P0口加一個上拉電阻，選一個10K排阻就可以了

非常感謝我解決了困擾我一天的問題

ID:1040312 · 發表于 2022-7-23 15:46

yang138030 發表于 2022-7-23 14:13
再看你這個圖P1口接的矩陣，要把對應的口輸出高低電平，按鍵按下拉低對應的口讀進單片機確認按鍵按下

非常感謝我解決了困擾我一天的問題

ID:1040312 · 發表于 2022-7-23 15:48

那請問大家，如果要實現密碼更改，將新的密碼儲存需要寄存器嗎，還是利用現在的元器件就可以。假設我的代碼已經可以實現更改密碼的功能。

ID:88256 · 發表于 2022-7-23 18:36

添加一片24C系列存儲器（普中開發板上肯定有），將密碼存儲于此。如果不用這個存儲器，斷電密碼就丟失了；如果使用STC的單片機，密碼可以存儲于單片機片內。

ID:1040312 · 發表于 2022-7-23 18:40

hhdsdy 發表于 2022-7-23 18:36
添加一片24C系列存儲器（普中開發板上肯定有），將密碼存儲于此。如果不用這個存儲器，斷電密碼就丟失了； ...

非常感謝，如果說不添加的話重啟機器密碼就會恢復初始密碼了吧

ID:88256 · 發表于 2022-7-23 20:35

楚陽 發表于 2022-7-23 18:40
非常感謝，如果說不添加的話重啟機器密碼就會恢復初始密碼了吧

是的，所有需要保存的數據都得存儲在具有斷電保存功能的存儲器上

ID:1040312 · 發表于 2022-7-23 20:37

hhdsdy 發表于 2022-7-23 20:35
是的，所有需要保存的數據都得存儲在具有斷電保存功能的存儲器上

好的好的，謝謝您
