數碼管連接

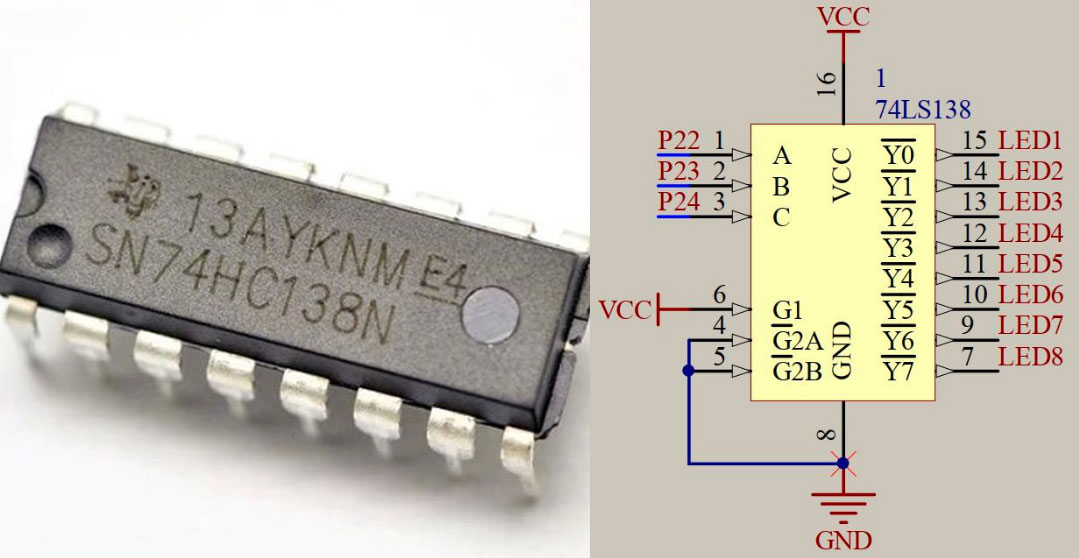

e1接高電平,e2,e3接低電平，a,b,c接單片機引腳，y0到y(tǒng)7接數碼管位選做控制
- // 138譯碼器如何實現同時8個數碼管從0到8顯示
- // 讓8個數碼管同時顯示0再媳滅1再媳滅再顯示2如此循環
- #include "reg52.h" //此文件中定義了單片機的一些特殊功能寄存器
- typedef unsigned int u16; //對數據類型進行聲明定義
- typedef unsigned char u8;
- sbit LSA=P2^2; //控制138譯碼器
- sbit LSB=P2^3; //位選為P2.2---P2.3---.P2.4三個口
- sbit LSC=P2^4;
- u8 code smgduan[18]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
- 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00};//顯示0~F的值
- u8 d=0;
- /*******************************************************************************
- * 函 數 名 : delay
- * 函數功能 : 延時函數，i=1時，大約延時10us
- *******************************************************************************/
- void delay(u16 i)
- {
- while(i--);
- }
- void delayms(void) //延時 ms
- {
- unsigned char a,b,c;
- for(c=1;c>0;c--)
- for(b=142;b>0;b--)
- for(a=2;a>0;a--);
- }
- /*******************************************************************************
- * 函 數 名 : DigDisplay
- * 函數功能 : 數碼管動態掃描函數，循環掃描8個數碼管顯示
- *******************************************************************************/
- void DigDisplay()
- {
- u8 i;
- for(i=0;i<8;i++)
- {
- switch(i) //位選，選擇點亮的數碼管，
- {
- case(0):
- LSA=0;LSB=0;LSC=0; break;//顯示第0位
- case(1):
- LSA=1;LSB=0;LSC=0; break;//顯示第1位
- case(2):
- LSA=0;LSB=1;LSC=0; break;//顯示第2位
- case(3):
- LSA=1;LSB=1;LSC=0; break;//顯示第3位
- case(4):
- LSA=0;LSB=0;LSC=1; break;//顯示第4位
- case(5):
- LSA=1;LSB=0;LSC=1; break;//顯示第5位
- case(6):
- LSA=0;LSB=1;LSC=1; break;//顯示第6位
- case(7):
- LSA=1;LSB=1;LSC=1; break;//顯示第7位
- }
- P0=smgduan[d];//發送段碼 段選為P0口
- delay(100); //間隔一段時間掃描
- P0=0x00;//消隱
- }
-
- }
- /*******************************************************************************
- * 函 數 名 : main
- * 函數功能 : 主函數
- * 輸 入 : 無
- * 輸 出 : 無
- *******************************************************************************/
- void main()
- {
- u16 y=0;
- u8 d1=0;
- while(1)
- {
- DigDisplay(); //數碼管顯示函數
- delayms();
- y++;
- if (y>=100)
- {
- d1++; //段碼顯示函數
- y=0;
- if(d1 >8) //顯示0~8。
- d1=0;
-
- }
- d = d1; //段碼顯示函數
-
- if (y>=50) // 段碼媳滅
- {
- d = 17; //段碼媳滅函數
- }
- }
- }
|
|
