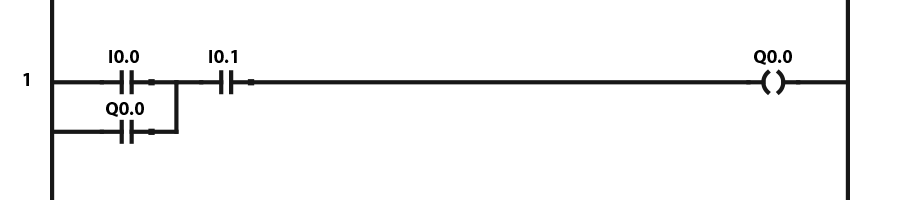

把它轉為語句表指令就是這樣：
LD I0.0
O Q0.0
A I0.1
= Q0.0
西門子通過邏輯運算來解決梯形圖邏輯問題。
CPU有特殊的位寄存器，其中就有RLO。它是存儲中間過程和結果狀態的特別忙的位寄存器。
LD I0.0意思是把I0.0的狀態值（0或1）送到 RLO
O Q0.0 意思是把Q0.0的狀態值與RLO的值進行邏輯或運算，把結果存儲在RLO中。
A I0.0 意思是把I0.0的狀態值與RLO的值進行邏輯與運算，把結果存儲到RLO中。
＝ Q0.0意思是把RLO的值賦給Q0.0。
如果第三行I0.1采用常閉觸點，那么第三行就變成
ON I0.0 加了個N,意思是把I0.0的值取反后與RLO的值進行邏輯與操作，結束存在RLO中。
如果梯形圖很復雜，就要用到兩次LD或是LDN（取反值把它送到RLO中）然后把這二分支用ALD(邏輯塊與）或是OLD（邏輯塊或）結合起來。我猜，其實RLO這個只有一個，當第二次用到LD或是LDN,把值賦給RLO時，前次的RLO會被送到另一個特殊位寄存器中保存，大概是br,忘了。
|
