調試大半天,怎么都點不了OLED,最后發現是一個哭笑不得的問題

ID:950349 · 發表于 2022-8-15 10:25

在TB上購買的一塊STC8G1K08開發板，設置P34/P35作為I2C的管腳，測試了各種代碼程序，排除了連接線、OLED問題，怎么都點不亮，讓人奔潰。

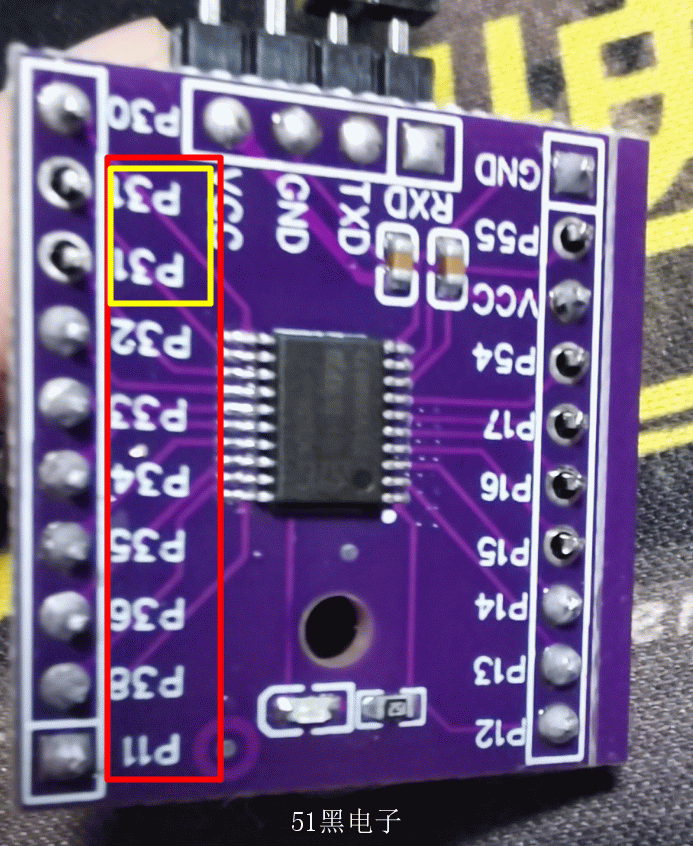

就在快放棄時，突然看到板子上的印刷的標識：

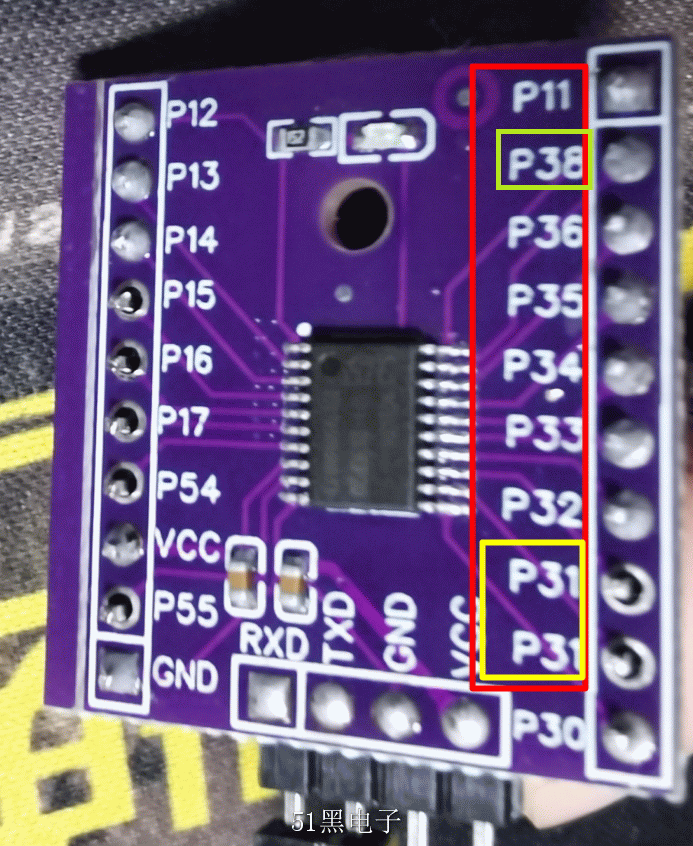

兩個P31。。。P10、P37去哪里了？打開其他類似板的圖片，原來是印刷的標識錯序了。。。。。。。

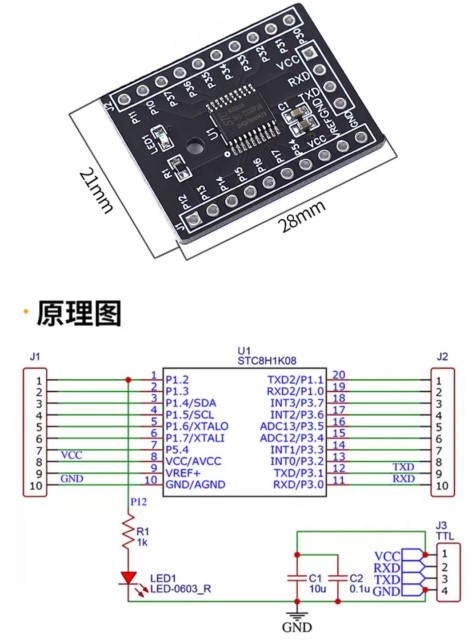

按原理的序號再次連接P34、P35,成功點亮OLED屏。

記錄這個問題，送給同樣被商家抗的無語的有緣人。

ID:907675 · 發表于 2022-8-15 20:17

同感呢，我也遇到了。

ID:373684 · 發表于 2022-8-15 21:14

低級錯誤

ID:68189 · 發表于 2022-8-15 21:28

被你發現了驚天的大秘密，這樣的廠家真是無語了。

ID:57657 · 發表于 2022-8-15 22:19

STC什么指令可以尋址P38的IO口?

ID:128880 · 發表于 2022-8-16 15:41

絲印信息標錯了很尷尬。如果是自己做的板子那就怪不了別人了

ID:712493 · 發表于 2022-8-18 14:45

這個板也太不走心了
