電吹管拆機

ID:593706 · 發表于 2022-8-18 16:47

1、電吹管買來一年了，正好有閑功夫拆開清理一下內部，螺絲比較多，要有耐心慢慢拆


這是管子的全圖，拆外殼的時候，要把所有的金屬按鍵都擰下來，再把上下部位的兩顆螺絲拆掉，就可以把外殼分解開了。

2、這是拆下來的按鍵板，外部的按鍵螺絲都是擰在這個板子的螺孔上，十個孔分別分別控制七個音階和實現附加功能。這個板通過一個專用插件與主板連接。

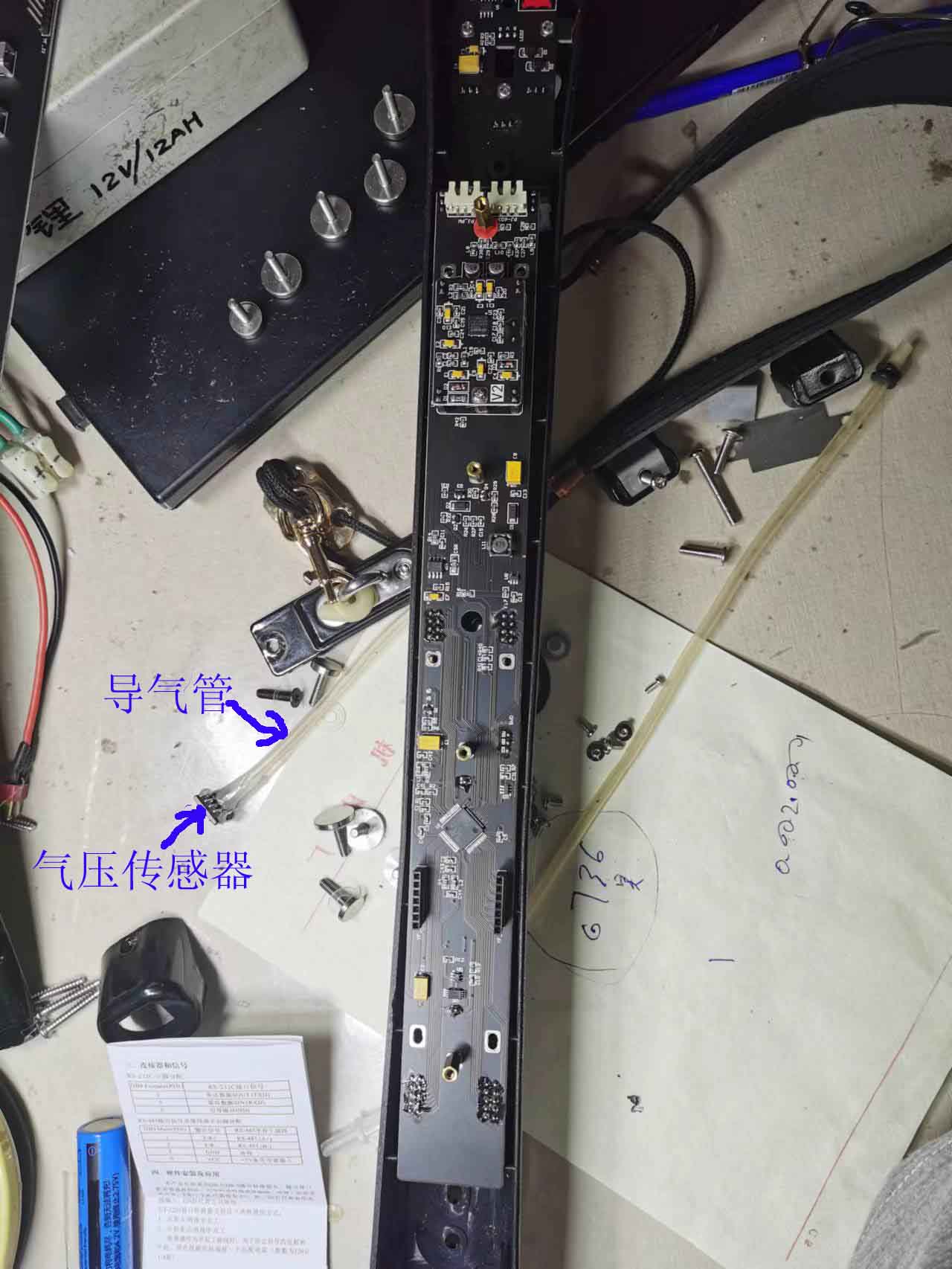

3、這是拆下來的主板，它在按鍵板的下面，主板上面主要有一塊主控芯片，主控芯片的型號是ARM STM32F030，說實話，主板的制作和元器件安裝工藝還是不錯地，主板靠近管子下方是一塊小板，主要負責音頻輸出，耳機和6.35的音頻輸出孔都靠它了。


4、這是拆下來的通氣管，通氣管是一種Y型的聯接方式。吹嘴與下方的排水出氣孔直接連通，在內部的上半部分，通過一個三通接出另外一根支管，這根支管把氣壓送到氣壓傳感器，聲音的大小強弱就是由氣壓傳感器來控制的。清潔時要把軟管撥出，用75%的酒精里外全部清洗管路，這樣可以完全消除掉內部的雜質和細菌。


5、這是屏幕顯示接口和六個按鍵的功能設置小板。六個按鍵部位要用酒精清洗一下，按鍵不靈活主要是這個部分有臟東西或著是導電橡膠臟了。

6、導氣管、按鍵金屬部位、導電橡膠全部清洗后，就可以按原來的位置恢復好了，一支十凈清潔的電吹管又可以相您相知相伴了。
7、原廠的導氣管用一段時間后，會變硬，拆機后最好是換上硅膠軟管，這樣效果更好，導氣管的內徑大一點，內部的水汽不容易堵塞。我換的導氣管是彈力專用的硅膠管。

ID:481308 · 發表于 2022-8-24 16:57

第一次見這種樂器。

ID:283954 · 發表于 2022-9-1 18:39

難得有人拆了電吹管來看，我也在自制電吹管玩，顯然這是觸摸型按鍵，觸摸傳感是交給MCU處理的，所以這個MCU具備觸摸功能，樂器聲音大概也是由MCU產生的，壓力傳感器大家用的都一樣，都是用10KP的來放大。

ID:477441 · 發表于 2025-4-7 18:15

看小視頻說只要會哼歌就會電吹管，不知啥原理，我的理解是能把自己哼的曲子放大發出來？
