單片機驅動100多顆led怎么點亮某一位?

ID:1041297 · 發表于 2022-8-20 09:33

請問怎么點亮這個圖中的某一位led,十六進制要怎么寫,或者我要點亮一個0,要怎么寫
u8 code NumberTab[] =
{
0x3E,0x41,0x41,0x41,0x3E, //0
0x00,0x21,0x7F,0x01,0x00, //1
0x21,0x43,0x45,0x49,0x31,       //2
0x22,0x41,0x49,0x49,0x36,       //3
0x0C,0x14,0x24,0x7F,0x04,       //4
0x72,0x51,0x51,0x51,0x4E,       //5
0x3E,0x49,0x49,0x49,0x26,       //6
0x60,0x40,0x4F,0x50,0x60,       //7
0x36,0x49,0x49,0x49,0x36,       //8
0x32,0x49,0x49,0x49,0x3E,       //9
};

這是別人寫的,我沒看懂,但運行沒錯

ID:647261 · 發表于 2022-8-24 09:51

1314love 發表于 2022-8-23 10:13
他這個數組是顯示數字，但我不明白為什么0-9只有5個十六進制,如果是一個8*8的LED點陣,最少也得有8個十六進 ...

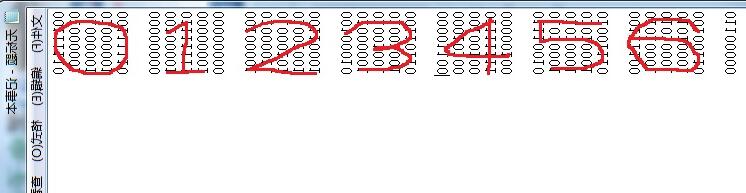

不好意思，上面可能說錯了，今天剛好不忙，我把數組轉成二進制，截圖放畫圖程序里面，先右轉90°，再水平翻轉，然后把“1”用線連起來，得到以下圖形，你看一下對不對，后面的數屏幕不夠長，就不截了，自己試吧 51hei截圖20220824095016.jpg

ID:95703 · 發表于 2022-8-20 20:10

數碼管怎么驅動就怎么點

ID:372579 · 發表于 2022-8-20 21:41

這是數組，使用的時候調用數組的第幾個就可以顯示相應的數字。

ID:584814 · 發表于 2022-8-20 21:58

講真，沒看懂你100多顆led怎么接的

ID:213173 · 發表于 2022-8-21 06:28

圖中U6應該是TM1640，TM1640 是一種LED（發光二極管顯示器）驅動控制專用電路，內部集成有MCU 數字接口、數據鎖存器、LED 驅動等電路。主要應用于電子產品LED顯示屏（數碼管）驅動，顯示模式（8 段×16 位）。當然也可以驅動樓主圖中的8×16點陣屏。要點亮點陣屏坐標的0點：向TM1640輸入列碼0x01、行碼0xfffe。

ID:1042209 · 發表于 2022-8-21 09:00

這就是一個8×8的點陣。先去研究這個擴展芯片的資料，搞懂這個芯片的工作原理，回來看這個代碼就明白了。

ID:409399 · 發表于 2022-8-21 15:22

就像單片機的鍵盤，分成橫豎，就像坐標，xy，有了xy具體坐標就可以找到對應位置的led

ID:647261 · 發表于 2022-8-22 09:06

這個點陣的方式驅動，和鍵盤行列掃描差不多，這里稱為Segment和Common，這樣應該好理解吧
數組里面的數，轉成二進制，就對應不同的seg和com腳的0和1，控制開和關，于是對應的LED就亮或滅了

ID:123289 · 發表于 2022-8-22 15:27

100多顆led點亮一個，與點亮77個，43個是一樣的操作。
1、每一個燈一定有一個對應的控制位，100多顆led，一定有100多個控制位。
2、弄清控制位是0亮還是1亮。
3、將需要亮的燈，按其控制位置1或清0。
很簡單的事，你弄復雜了，估計是你不了解硬件的配置，及顯示的硬件原理。

ID:137736 · 發表于 2022-8-22 16:54

8X8點陣，或16X16點陣，分成行和列，某行高，某列低，點亮一個二極管。做成數組，便于控制。

ID:1041297 · 發表于 2022-8-23 10:13

他這個數組是顯示數字，但我不明白為什么0-9只有5個十六進制,如果是一個8*8的LED點陣,最少也得有8個十六進制

ID:647261 · 發表于 2022-8-23 15:01

1314love 發表于 2022-8-23 10:13
他這個數組是顯示數字，但我不明白為什么0-9只有5個十六進制,如果是一個8*8的LED點陣,最少也得有8個十六進 ...

有沒有可能0~9每個數，顯示的時候中間有幾行都是一樣的，如下：
1.  ********
2.  *---------*
   *---------*
3.  ********
4.  *---------*
   *---------*
5.  ********
這樣能看懂嗎？

ID:1041297 · 發表于 2022-8-24 19:25

sttt300 發表于 2022-8-24 09:51
不好意思，上面可能說錯了，今天剛好不忙，我把數組轉成二進制，截圖放畫圖程序里面，先右轉90°，再水平 ...

好的謝謝
