超聲波信號（＞1M）頻率、功率控制問題

ID:668004 · 發表于 2022-8-24 16:13

超聲波信號（＞1M）頻率、功率控制問題

1.假如超聲片/陶瓷片的工作頻率在1.7M，要使得頻率誤差始終保持在±10%，有哪些方法？

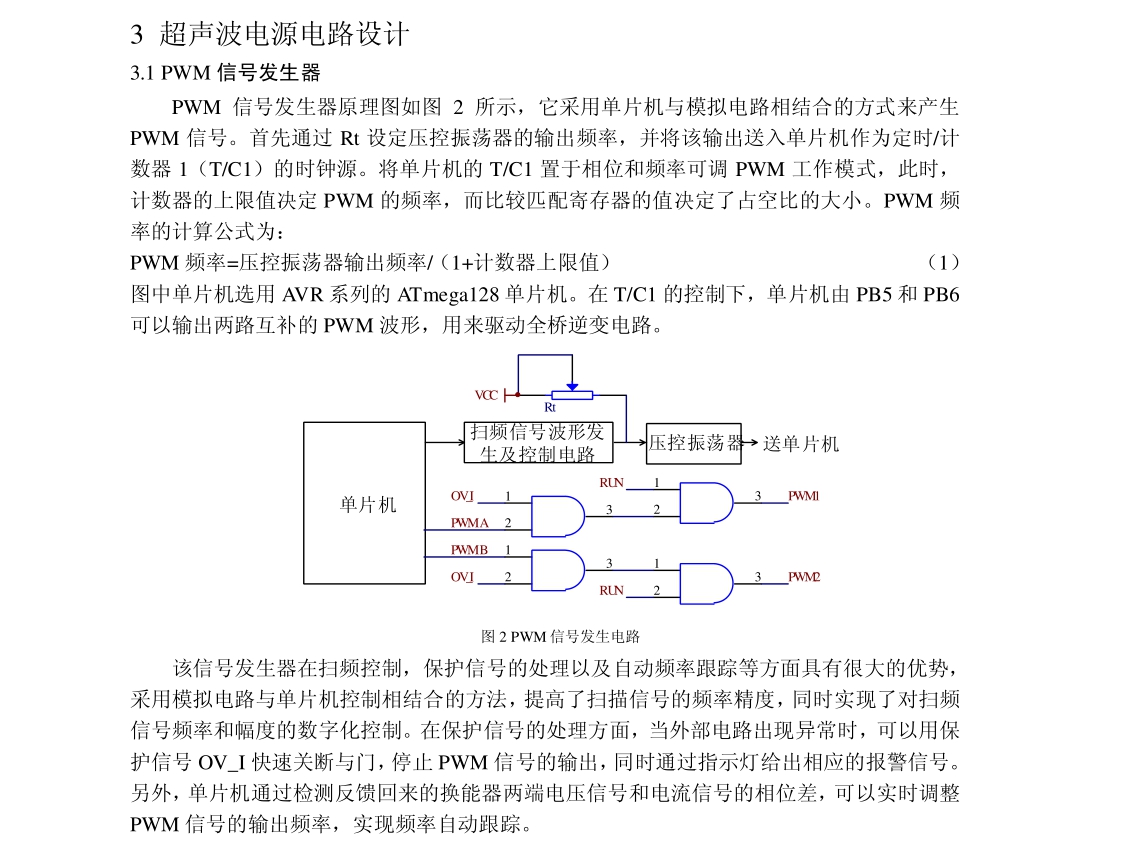

2.單片機通過檢測反饋回來的換能器兩端電壓信號和電流信號的相位差，可以實時調整PWM信號的輸出頻率，實現頻率自動跟蹤？嵌入式工程師一開始用了一個GD32F103XX，主頻是108M，反饋說來不及采集負載端（超聲片）電壓和電流信號的相位差，后來直接上GD32F4XX，主頻是168M也來不及采集電壓和電流信號的相位差，再提高主頻能解決這個問題嗎？

3.有沒有必要用DDS電路？（直接數字頻率合成器），ADI的DDS芯片可以做到精準的頻率控制
4.輸出的功率控制，采用控制輸出電壓和電流的方式（有功功率P=UI），通過采集負載端的電壓和電流的ADC值來控制輸出的功率。有沒有很好的方式，可以做到恒功率輸出（誤差±10%）

5.半橋和全橋都可以實現超聲波功率的增益輸出，兩種驅動方式有哪些優缺點？

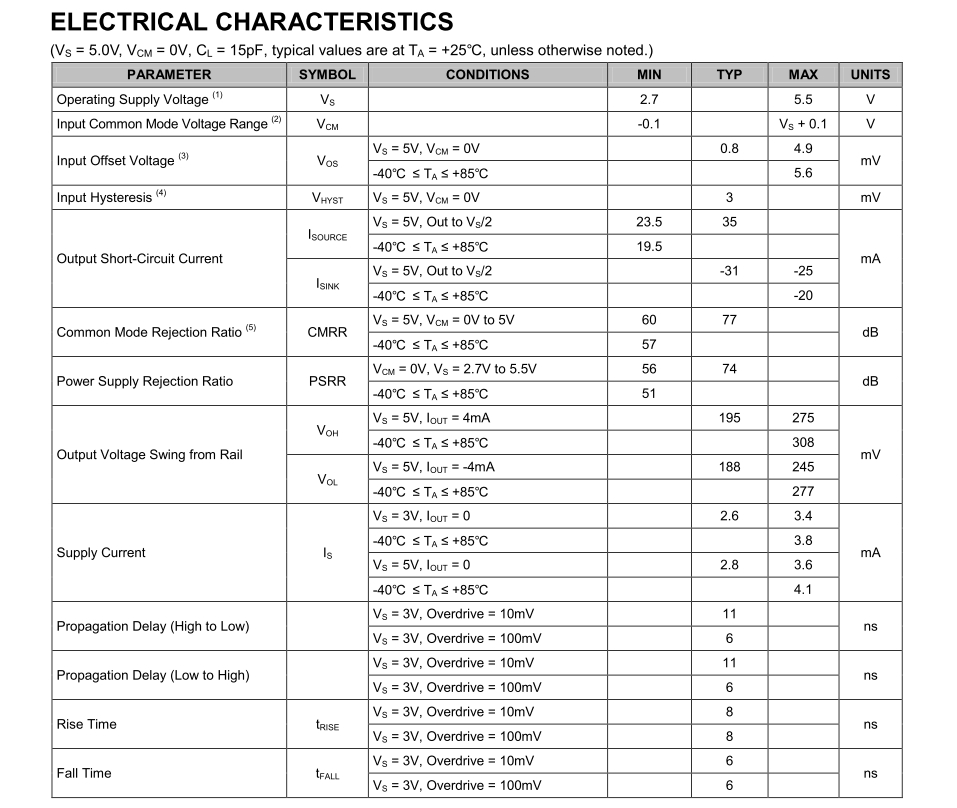

6.假如2可以實現，通過檢測超聲電壓和電流信號的超前和滯后情況可以實時監控到超聲輸出信號的頻率，是否意味著要高速的運放？電路具體如何連接呢？是不是高速運放，主要考慮那個指標？

7.像超聲波的信號指標有頻率、功率、聲強、絕對最大波束不均勻性系數、精度，像這些參數具體是如何進行標定或校準的？畢竟這是儀器儀表的范疇，標定是出廠必不可少的一道工序

哪個壇友對超聲信號很熟悉的，歡迎逐一賜教，謝謝

ID:883242 · 發表于 2022-8-25 09:00

超聲波振蕩器最好使用自激振蕩器，可以工作在壓電片諧振頻率上，效率最高。不推薦他激模式。

ID:668004 · 發表于 2022-8-25 16:22

Hephaestus 發表于 2022-8-25 09:00
超聲波振蕩器最好使用自激振蕩器，可以工作在壓電片諧振頻率上，效率最高。不推薦他激模式。

你有相關的圖嗎貼上來
