反激升壓電源,過壓保護問題

ID:709761 · 發表于 2022-9-3 08:37

單片機通過PWM升壓1500V給大電容充電，要求充到1500V 停止，但測試時偶爾會出現一次，充到1500V ，單片機不能停止PWM，導致電壓過高，超過大電容耐壓。檢查程序沒有問題，隔離測壓電路都沒問題，可能是干擾造成的。兩種過壓保護電路，

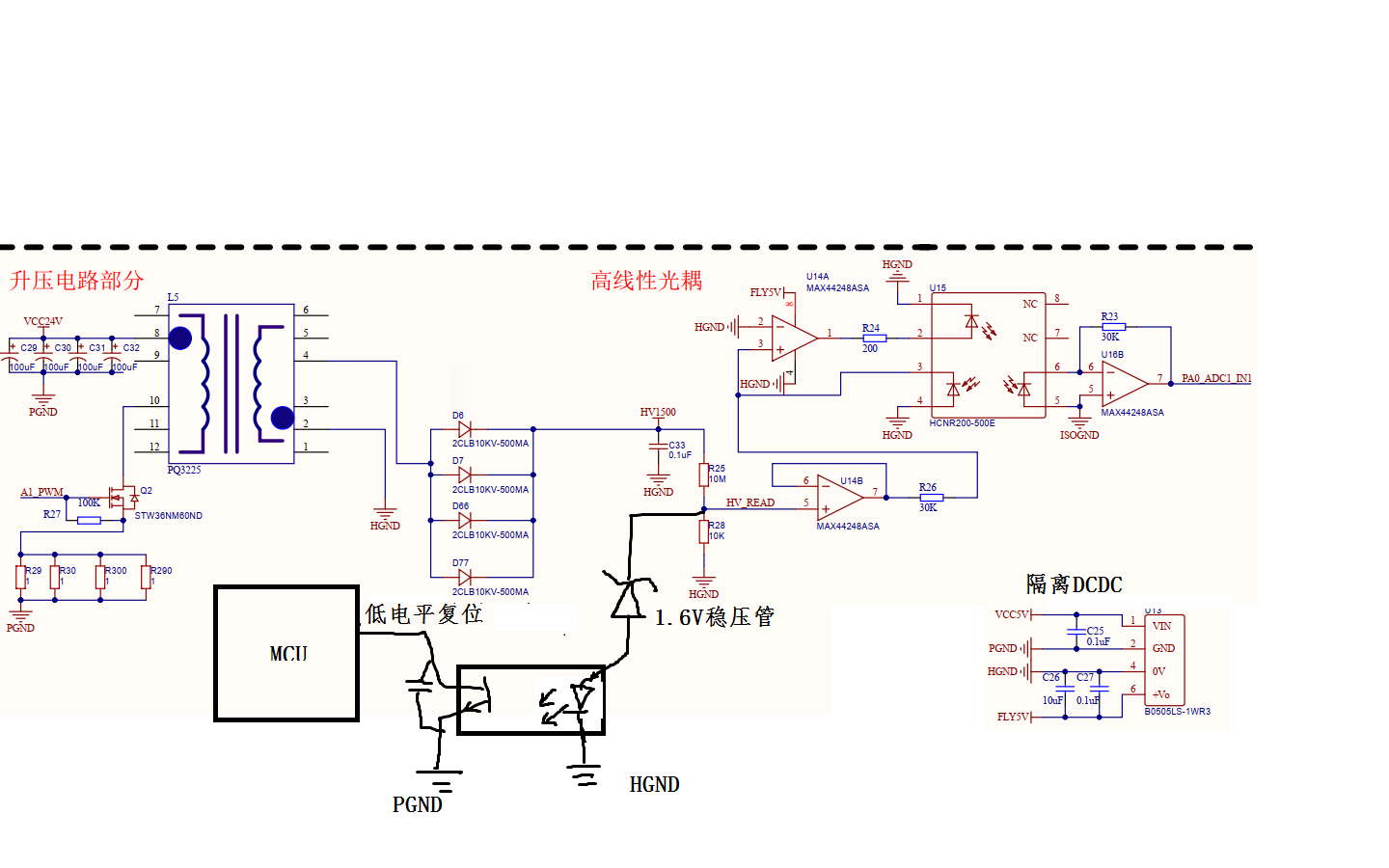

電路1：高壓側用穩壓管和光耦，超過1600V ，光耦導通，把單片機復位腳拉低，不知電路這樣可行嗎穩壓管是用1V的還是1.6V。光耦用什么型號

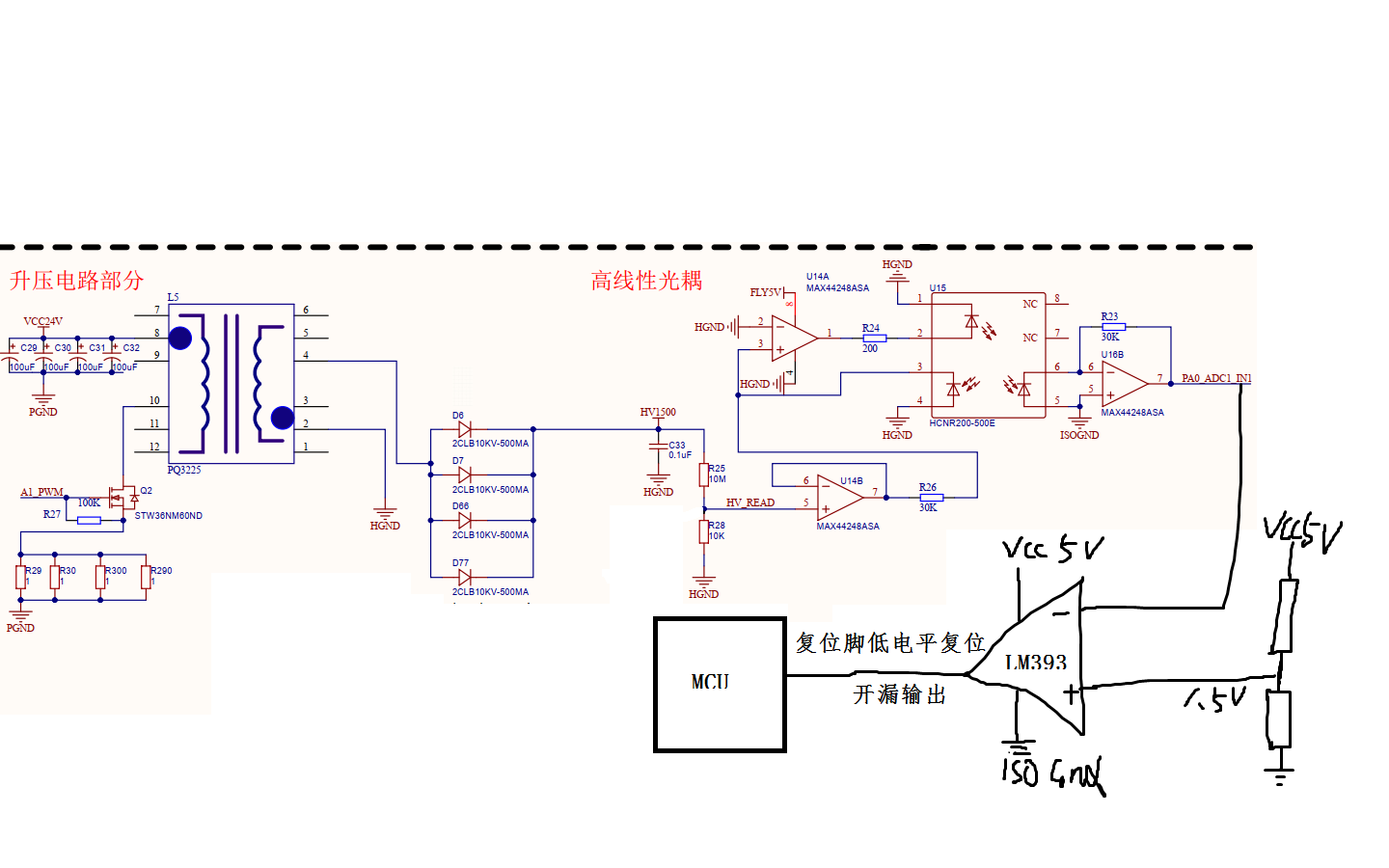

電路2：低壓側用比較器
哪種比較好。
還有個問題，電容電壓達到1600V ，單片機復位了，如果1600V一直沒掉下去，復位腳一直保持低電平，單片機就不能啟動了

ID:123289 · 發表于 2022-9-3 11:13

1、加的電路是錯誤的，道理上說不通。
2、高壓側的采樣，反饋信號未直接送到升壓控制端，而是送入了單片機，單片機能否100%地忠實于自己的“職責”，就不好說了。又或延時執行控制命令，控制晚了，電壓已升了。

ID:1007932 · 發表于 2022-9-3 12:05

復位應該不行，用IO不行嗎，如果電壓波動大可能會抽抽，而且本身有ADC首要應該解決干擾，不然什么電路都會犯抽，取樣電阻加個小電容吧，反激尖峰挺大的，也沒見RCD吸收電路。
