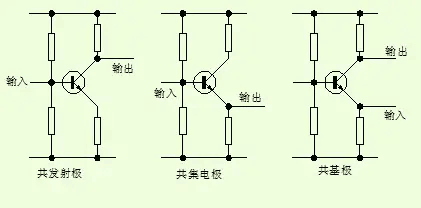

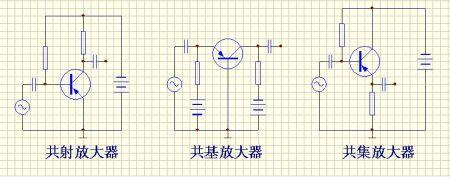

關于三種基本放大電路對比

ID:668004 · 發表于 2022-9-9 16:09

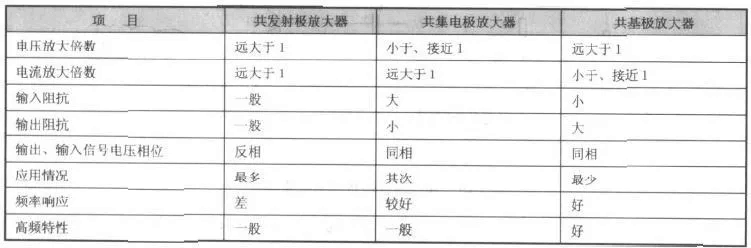

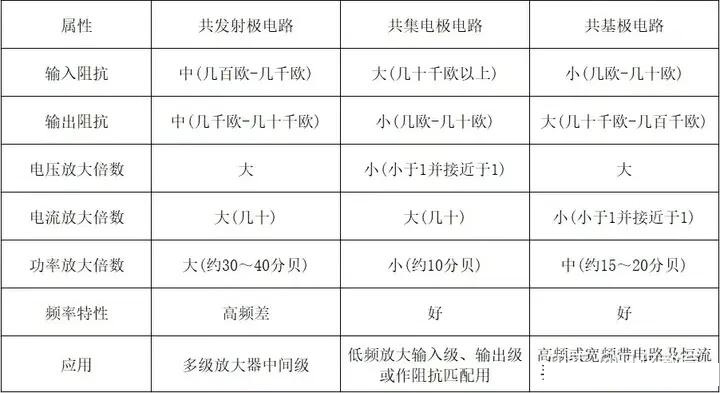

1.輸入阻抗、輸出阻抗從幾十歐姆到幾百千歐姆，這個是由什么造成的？如何根據輸入、輸出阻抗進行應用場合的選型？

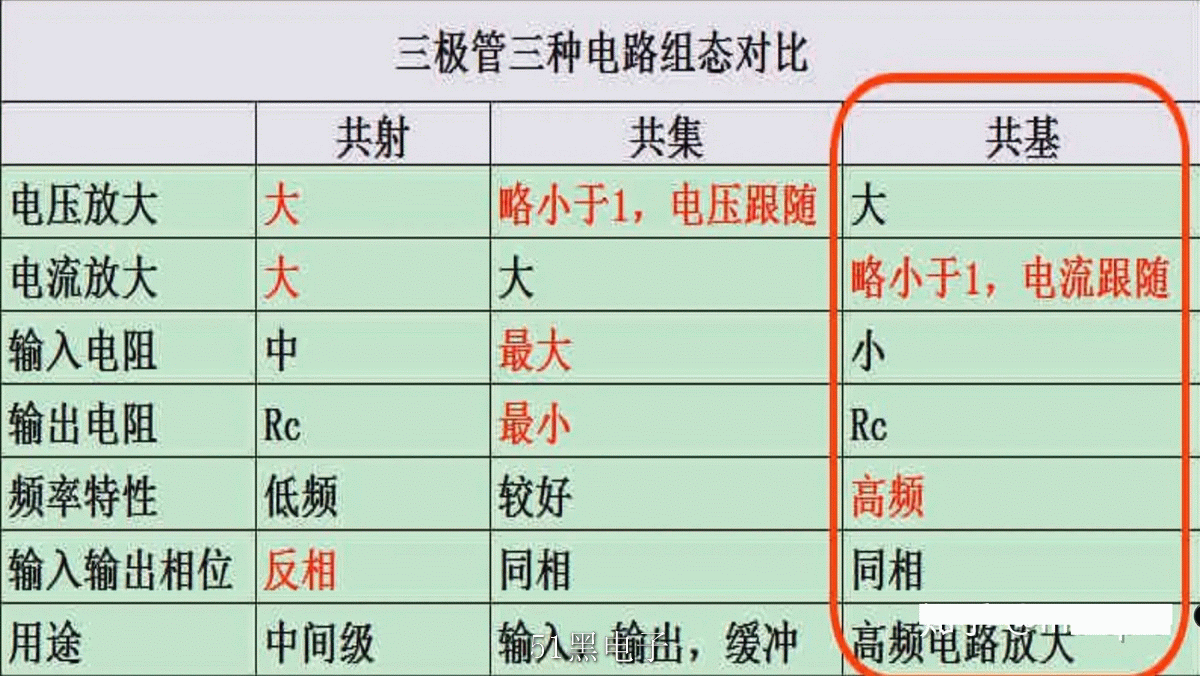

2.電壓放大倍數、電流放大倍數都不一樣。共射是既有電壓放大能力也有電流放大能力；共集沒有電壓放大能力只有電流放大能力；而共基有電壓放大能力，確沒有電流放大能力。這些不同，哪個能幫忙分析下？

3.功率放大倍數是否可以等效于電壓*電流的乘積？一般地，現在應用都會直接用運算放大器進行信號的放大，而不采用三極管獨立元件的方式，兩者之間有哪些優缺點？

4.頻率特性好或者差，是基于什么原理分析出來的

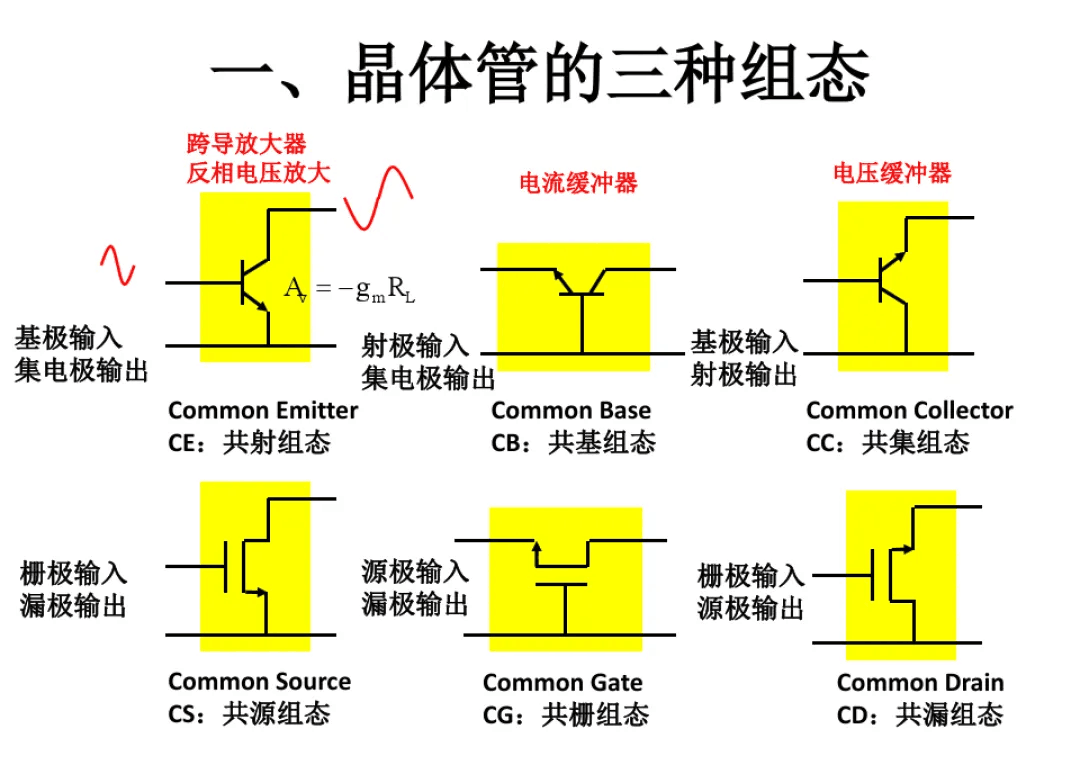

5.MOS管是否也和三極管一樣，存在這三種狀態

ID:1034948 · 發表于 2022-9-9 17:05

不錯，可以學習一下。太久了都差不多忘記了。

ID:1034262 · 發表于 2022-9-9 17:41

1、輸入阻抗、輸出阻抗根據電路結構、反饋方式而定。設計電路前先確定計數參數，再確定電路結構。
2、共集放大用于電流放大、緩沖輸出等等，電壓倍數略小于1，但是頻響很寬，輸入電阻大，輸出電阻小。共基放大頻響寬，有電壓放大，電流倍數略小于1，輸入電阻小，輸出電阻大。共射則介于上述二者之間。
3、功率放大倍數，就是輸出功率/輸入功率。放大用運放還是三極管，看情況，大功率HIFI功放還是分立零件的天下。簡單的應用時用三極管放大會簡單可靠成本低。

ID:883242 · 發表于 2022-9-9 19:15

共基極放大器已經可以不學了。

ID:883242 · 發表于 2022-9-11 03:56

coody_sz 發表于 2022-9-9 17:41
1、輸入阻抗、輸出阻抗根據電路結構、反饋方式而定。設計電路前先確定計數參數，再確定電路結構。
2、共集 ...

共基極電路致命缺點是——輸入阻抗低，輸出阻抗高，級間需要用變壓器耦合，早年三極管非常貴的時候，共基極電路因為在接近fT時依然有一定放大能力，所以被用來榨干三極管的所有能榨干的性能，加上高頻電路，變壓器也很容易做，幾圈的小事情。因為變壓器耦合還是太麻煩，不適合遠離fT頻率的場合，三極管性能上來以后，這種電路基本就被淘汰了。

ID:123289 · 發表于 2022-9-12 16:34

【1.輸入阻抗、輸出阻抗……】
答1、這是物理特性，是個東東總有電阻，它由放大器的結構決定。
你的輸入信號必有內阻設為R1，放大器的輸入阻抗設為R2。R1與R2總存在串聯或并聯的關系，R1與R2共同瓜分輸入信號，只要R2瓜分的信號，在你能容忍的范圍內，你的選擇就成功了。
你的負載為L1，放大器的輸出阻抗設為L2。L1與L2是串聯關系，L1與L2共同瓜分輸出信號，只要L2瓜分的信號，在你能容忍的范圍內，你的選擇就成功了。

【2.電壓放大倍數、電流……】
答2、沒有必要分這么多，理解三極管的工作原理后，分分種就可以推出結論。

【3.功率放大倍數……】
答3、不全面，任何放大一定是前后兩個東東比較。如果輸入功率不知道，或輸出功率不知道，如何確定功率放大了多少？
運算放大器輸入阻抗極大，輸出阻抗極小、放大倍數極大。
三極管遠不及運放的以上三大特點，但三極管占地少、價廉。

【4.頻率特性好或者差……】，是基于什么原理分析出來的
答4、好與差至少有兩者進行對比。用放大器分別對頻率f1與頻率f2信號進行放大，比較結果就出來了。
主要是電路放大通道中的容性、感性元件對頻率呈現不阻抗。

【5.MOS管是否也和三極管……】
答5、沒有必要分這么多，理解MOS的工作原理后，還不是手到摛拿。

ID:668004 · 發表于 2022-9-14 16:16

Hephaestus 發表于 2022-9-11 03:56
共基極電路致命缺點是——輸入阻抗低，輸出阻抗高，級間需要用變壓器耦合，早年三極管非常貴的時候，共基 ...

你內力深厚有沒有號的書籍推薦一下適合我的

ID:668004 · 發表于 2022-9-14 16:17

Hephaestus 發表于 2022-9-9 19:15
共基極放大器已經可以不學了。

模電數電單片機有沒有合適的書籍推薦一下不要那種很多計算的

ID:668004 · 發表于 2022-9-14 18:49

yzwzfyz 發表于 2022-9-12 16:34
【1.輸入阻抗、輸出阻抗……】
答1、這是物理特性，是個東東總有電阻，它由放大器的結構決定。
你的輸入 ...

感謝班長不過還是沒搞懂
