請大神指點音頻插座電路板焊接問題

ID:968480 · 發表于 2022-9-9 21:02

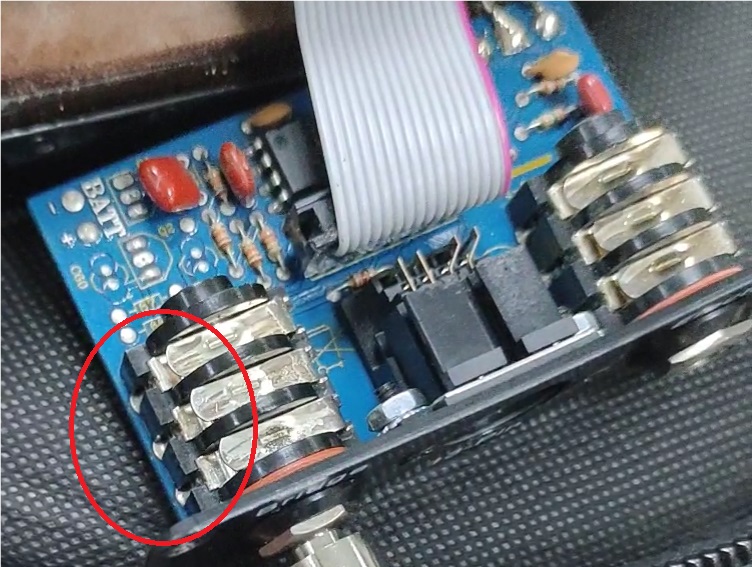

各位大師請指點我是剛入門簡單焊接原件還算可以但電路板6.5音頻插座焊接問題，這電路板是雙層板插座的引腳是需要雙都要焊接上但只能焊接一面另一面焊錫透過去也是敢接觸不良不知道有什么方法可以焊接好請指點一下感謝！

ID:771630 · 發表于 2022-9-10 00:03

貼片就先上錫，再背面熱風槍加熱

ID:883242 · 發表于 2022-9-10 04:10

只焊一面。

ID:491875 · 發表于 2022-9-10 08:20

用60W的功率大一些的電烙鐵焊接

ID:491875 · 發表于 2022-9-10 08:23

焊接時先加熱元件引腳，然后將錫絲接觸元件引腳（焊接在非元件面進行），這樣焊錫會自動填滿焊盤

ID:1013588 · 發表于 2022-9-10 10:18

用風槍搞定

ID:57657 · 發表于 2022-9-10 11:05

如果沒有做十字焊盤，焊接時熱量都被導走了，或使用網絡鋪銅。

ID:59202 · 發表于 2022-9-10 15:16

買個大功率的焊臺吧，起步90w，功率小了焊這種熱容大的原件或焊盤它不化錫

ID:965189 · 發表于 2022-9-10 17:29

兩面板的插件孔不是本來就兩面通嗎？

ID:434018 · 發表于 2022-9-10 20:07

用大功率的焊臺或風槍。

ID:1007932 · 發表于 2022-9-10 23:48

兩面是通的，焊一面就行，焊錫透不過去是烙鐵功率小了，加上焊盤散熱太快造成的，不用擔心不結實，單面板還沒有金屬化孔。

ID:8222 · 發表于 2022-9-11 09:48

焊一面就可以的，這焊盤有過孔功能。

ID:968480 · 發表于 2022-9-12 01:43

Hephaestus 發表于 2022-9-10 04:10
只焊一面。

謝謝��！

ID:968480 · 發表于 2022-9-12 01:45

老愚童63 發表于 2022-9-10 08:23
焊接時先加熱元件引腳，然后將錫絲接觸元件引腳（焊接在非元件面進行），這樣焊錫會自動填滿焊盤

受教了！�。。。。�

ID:968480 · 發表于 2022-9-12 01:45

龍小白發表于 2022-9-10 10:18
用風槍搞定

謝謝��！

ID:968480 · 發表于 2022-9-12 01:45

npn 發表于 2022-9-10 11:05
如果沒有做十字焊盤，焊接時熱量都被導走了，或使用網絡鋪銅。

感謝�。�

ID:968480 · 發表于 2022-9-12 01:46

君工創 發表于 2022-9-10 17:29
兩面板的插件孔不是本來就兩面通嗎？

對的！！！

ID:968480 · 發表于 2022-9-12 01:47

一事無成發表于 2022-9-10 23:48
兩面是通的，焊一面就行，焊錫透不過去是烙鐵功率小了，加上焊盤散熱太快造成的，不用擔心不結實，單面板還 ...

謝謝�。�

ID:968480 · 發表于 2022-9-12 01:48

溫xyz 發表于 2022-9-11 09:48
焊一面就可以的，這焊盤有過孔功能。

是透過去了但對面焊錫還是不充分有接觸不良現象�。�！

ID:968480 · 發表于 2022-9-12 16:13

心與空間發表于 2022-9-12 01:48
是透過去了但對面焊錫還是不充分有接觸不良現象�。。�

對我怎么加熱融化焊錫還是不會都透過去焊接充分所以感覺很是苦惱

ID:401564 · 發表于 2022-9-12 17:20

只有用過這玩意的才會知道
這玩意永遠接觸不良!你焊得再好都沒有用,就算你用的是鍍金的插頭也是一樣的
我的之前就是這種樣子,最后,還是換3.5了

ID:8222 · 發表于 2022-9-13 11:15

心與空間發表于 2022-9-12 01:48
是透過去了但對面焊錫還是不充分有接觸不良現象�。�！

如果象你說的，雙面板都做不出來了，因為雙面板之間是靠過孔電氣連接的。

ID:968480 · 發表于 2022-9-24 23:05

溫xyz 發表于 2022-9-13 11:15
如果象你說的，雙面板都做不出來了，因為雙面板之間是靠過孔電氣連接的。

謝謝�。。。。。。。。。�！
