STC12C5A60S2-35I-LQFP44沒有缺口,哪邊是1腳?

ID:703640 · 發表于 2022-9-11 21:42

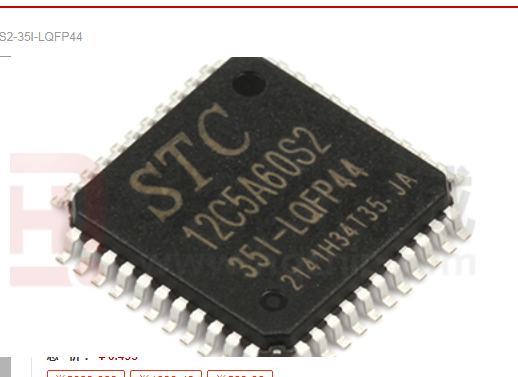

沒用過這種封裝的IC，也沒有缺口，請教一下哪邊是1腳？

ID:94031 · 發表于 2022-9-12 06:25

ID:213173 · 發表于 2022-9-12 07:03

ID:285863 · 發表于 2022-9-12 07:08

214下面是第一腳

ID:883242 · 發表于 2022-9-12 07:42

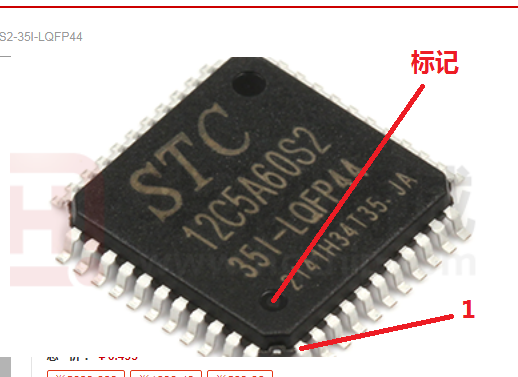

左下小而深的圓表示1腳。右上那個淺而大的是注塑脫模孔。記住1腳標記看深潛就對了。

ID:255559 · 發表于 2022-9-12 10:04

有個圓點的地方，按逆時針數，是1-44腳

ID:748788 · 發表于 2022-9-12 10:45

圓點指示的是一腳

ID:123289 · 發表于 2022-9-12 14:44

這種標記方式，會引起歧義，呼吁封裝廠改進！

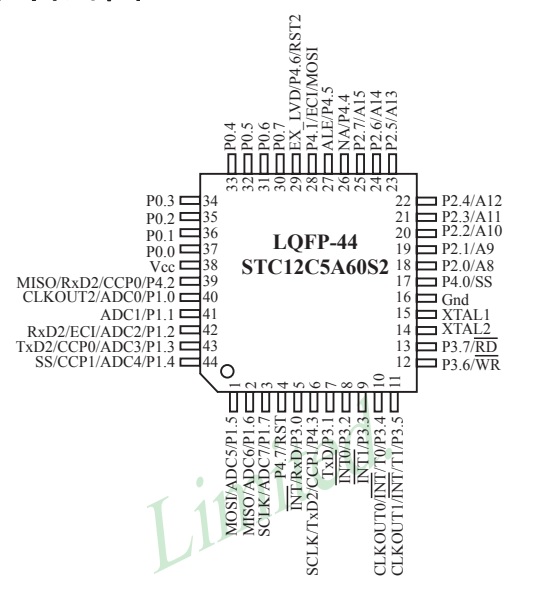

當然芯片手冊上會有圖解的，看手冊最靠譜。
不過也可以看看芯片反面，說不定反面的標記不會有岐義。

ID:703640 · 發表于 2022-9-13 09:34

明白了，謝謝各位！
