先說一下來源思路，最初刷抖音看到一個外面的朋友做的ws2812b燈珠做的 RGB耳墜燈，帶一組升壓電路，紐扣電池不可充電，并帶上一個大的電池座。重量可能不適合帶在耳朵上。
個人硬件部分做的感受跟心路歷程分享：
耳墜燈板：
初步想法是自己做一個給心愛的妹子，開始做的思路也是帶一組升壓電路升壓到5V，后面發現升壓電路一般要帶一CD54的小電感。外加一個SOP8或者SOT23-6的OTP單片機來實現，接著就是單片機選型，然后畫原理圖，畫PCB。說道畫PCB，通過確認PCB尺寸和電池尺寸后，燈珠選型，開始想選用3030封裝，但后考慮這個封裝焊盤是在下面的，意味著燈珠只能貼在板子正面或者反面。那效果可能就沒那么美觀了。 然后經過查看不同燈珠，最后選擇一款4020側面焊盤的燈珠。因整個板子是圓形，當時考慮的是在圓弧上面做焊盤，燈珠直接焊在圓弧上
下面是第一版帶升壓IC燈板原理圖和PCB截圖
燈珠計算下來能擺16顆。但16顆燈珠工作起來最少也有個50ma左右，小的紐扣電池，一般電池容量在40ma以內，這也就意味著只能工作不到1小時。然后經過電池選型，才確認使用2032，3.7V-70mah這款可充電電池。基本充滿電能工作一個小時左右是有的。 選擇這款電池還有一層意思，就是他的厚度只有3.2mm，因1.6厚度的板子電池的圓形是掏空的，電池直接裝在板子中間，所以3.2mm的厚度裝進去板子之后，基本算是比較平整的，不會突出太多影響美觀。
接著就是升壓IC選型，因為PCB布線空間原因，選擇一款YX2118升壓5V-SOT23封裝升壓IC，使用的是0805貼片電感，自認為應該能驅動，也沒去實際驗證是否可行，就先把板子畫好打下去了。第一個版本的板子打的是1.6mm厚度，板子回來就開始焊板，才發現燈珠巨難焊，原因是，焊盤雖然我已經畫到板子最邊緣，但PCB廠家打板時，焊盤會往里面進去一點點，實際焊盤跟最邊緣還是有個一點點距離的，所以燈珠本身焊盤就比較小，4個小焊盤又挨的比較近，焊接起來要么焊錫會到2個焊盤，要么就是中間有縫隙焊不上。2個耳墜燈，最后焊了1小時才焊完。
接著全部電路焊完后，開始測試升壓電路，發現升壓后小電流帶個單片機沒啥問題。 帶燈珠就完全不行了，可能是因為0805貼片電感的原因，帶不動。接著就直接去掉了升壓電路，直接通過單片機控制MOS管來驅動燈珠。

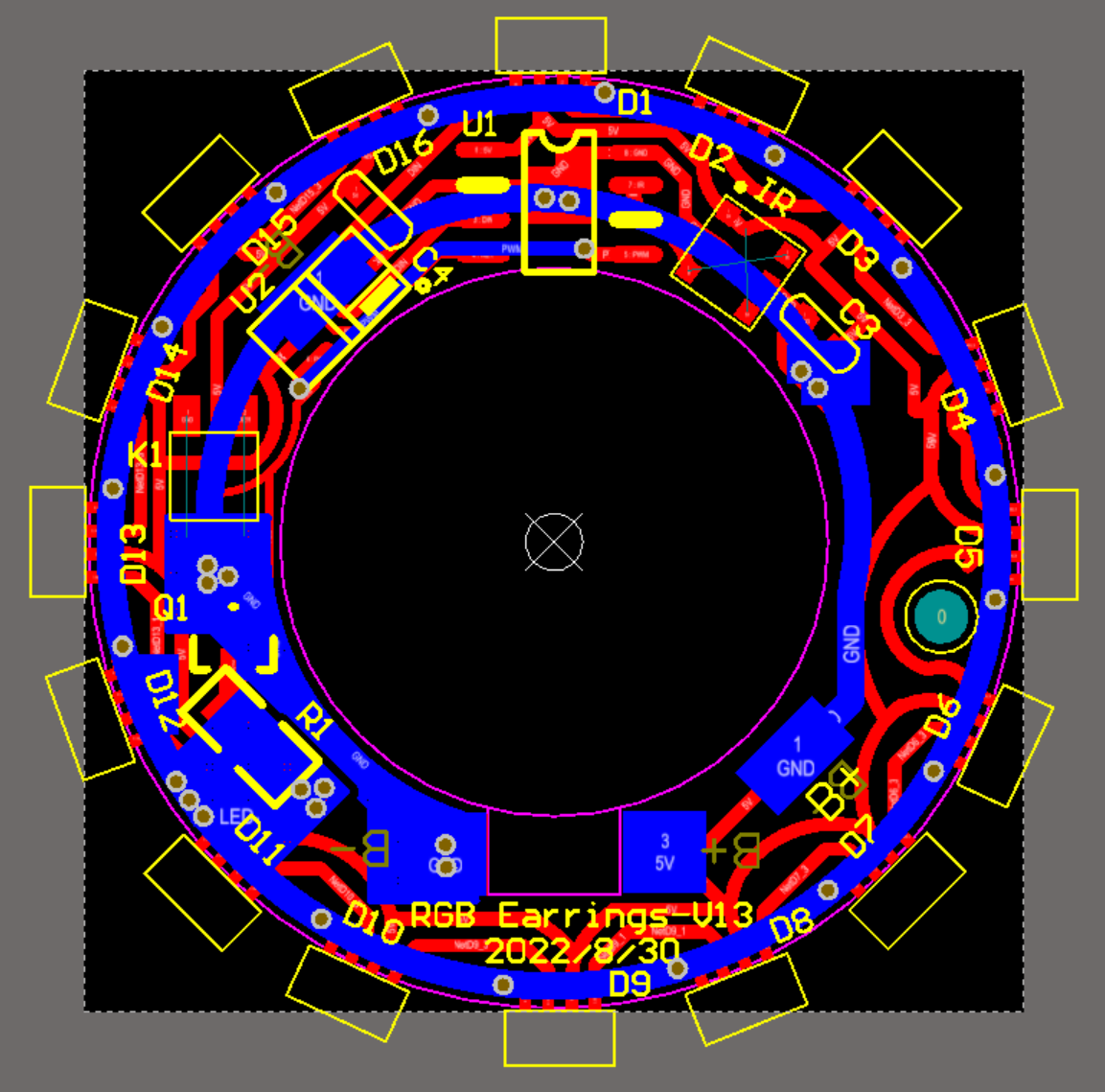

下面是第二版去掉升壓IC PCB截圖
充電座子：因2032-3.7V電池充滿電壓能到4.2V，采用一個40574057充電管理IC處理充電。充電亮紅燈，充滿亮綠燈。 暫時使用一個單片機來設置充電RGB燈呼吸，充滿亮綠燈，感覺有點多余，就取消單片機控制了。
軟件部分心路歷程：
之前沒寫過ws2812b燈珠的軟件。開始都是從網上搜了很多前輩分享的例子，一邊看燈珠的規格書再結合例子然后通過多次的驗證，開始其實也不太理解怎么去控制燈珠，只是知道通過單片機一個IO口給數據可以控制很多個燈珠。
后面慢慢驗證才發現如此強大，燈珠每個像素點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示，掃描頻率不低于400Hz/s。然后再去調試怎么去發送數據給燈珠，再通過單片機發送數據
每顆燈珠需要24bit數據結構G7-G6-G5-G4-G3-G2-G1-G0-R7-R6-R5-R4-R3-R2-R1-R0-B7-B6-B5-B4-B3-B2-B1-B0,
意思是先發送G的數據再發送R的數據，最好發送B的數據。通過這個數據來決定亮那個顏色，和亮度的控制每個顏色亮度最大是255-oxff。
然后我理解的級聯方式，比如我發送2個24bit的數據，那么第1顆燈珠只接受一個24bit數據，多出來的就發送到第2顆燈珠，再多的就往下后面發送。
懂了這些原理之后就是開始試我想要的效果了，從先點亮第1顆燈珠，到單色顯示，第二顆到16顆燈珠。再讓這些燈珠通過不同配色流水跑起來。
總結：
硬件部分 一個SOP8單片機 4020側邊幻彩燈珠 輕觸按鍵 一個MOS管2302 一個1206電阻 2032-3.7V-70mah可充電電池，一個充電的插座頭。
充電座子：4057充電管理IC，充電亮紅燈，充滿亮綠燈
軟件部分 通過一個IO口驅動4020燈珠，一個IO口驅動MOS管，一個按鍵控制開關機。
最后附上耳墜燈+充電底座實物圖+視頻效果+部分資料
|
-
