關于AD芯片HT7038 CF1 CF2高頻脈沖輸出用法的問題

ID:958776 · 發表于 2022-9-15 10:25

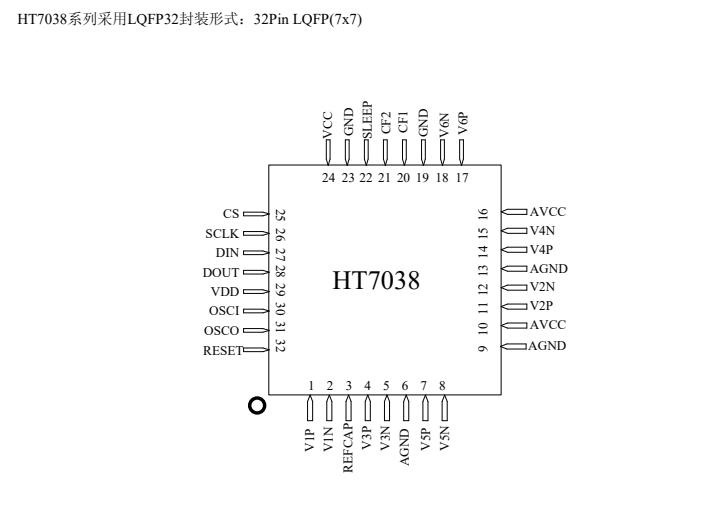

想請問下各位這款A(yù)D芯片CF1 CF2的引腳應該接到主芯片上還是接到外部標準表，我看網上的一些原理圖是接到主芯片上的，手冊上是寫接到外部標準表上，那如何才能讀取到需要的數據呢。

ID:958776 · 發表于 2022-9-15 10:29

這是我在網上找到的接線圖，他這個是直接接到主芯片上的，如果是接到主芯片上應該接哪個引腳呢，我用的是STC8H3K 32腳的芯片

ID:958776 · 發表于 2022-9-15 13:24

在對HT7038設計的電表進行校正時，必須提供標準電能表。利用標準電能表校表時，有功能量脈沖輸出CF1可以
直接連接到標準表上去，然后根據標準電能表的誤差讀數對HT7038進行校正，HT7038只需要對有功功率進行校正即
可，無功功率增益校正寄存器寫入和有功功率增益校正相同的系數即可。

就是校表這一過程搞不懂....標準電能表是啥，就是普通電表嗎，還是三相電源表

ID:958776 · 發表于 2022-9-16 10:18

還想請教一下各位，劃線位置是A相電流的采樣電流，我想知道A相位置采集到的電壓信號是直接測量1號點與2號點電壓數據，還是測量1對地，2對地位置的電壓，然后再相加呢，第一次搞這些東西腦子有點懵

ID:958776 · 發表于 2022-9-16 10:27

逍遙111111 發表于 2022-9-16 10:18
還想請教一下各位，劃線位置是A相電流的采樣電流，我想知道A相位置采集到的電壓信號是直接測量1號點與2號點 ...

我用的互感器是滿250A輸出200ma，線性度還行，想通過大致計算芯片端取樣電壓為25mv時，互感器的額定輸入電流應該為多少，這個該怎么算啊......

ID:149799 · 發表于 2022-9-16 10:35

留個記號，等大師解答。

ID:958776 · 發表于 2022-9-17 14:54

查了一下，CF1和CF2是外界電表的，但是這個數據是怎么讀出來的有大佬知道嗎
