單片機如何對1個0-10V電壓的信號進行采集?

[復制鏈接]
回帖獎勵 2 黑幣 回復本帖可獲得 2 黑幣獎勵! 每人限 1 次
跳轉到指定樓層
樓主

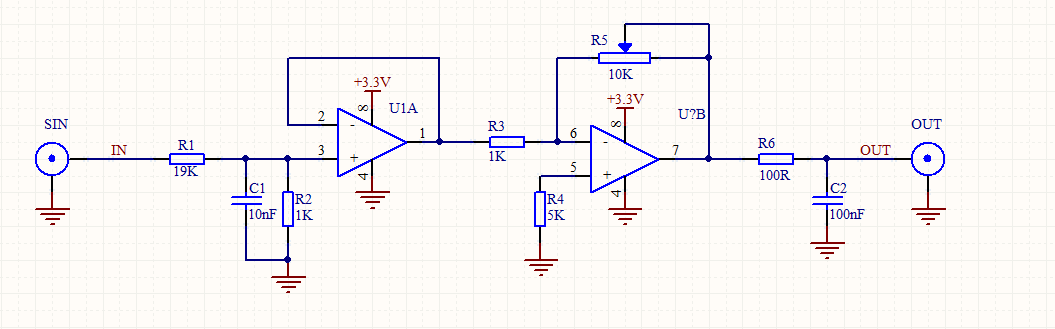

說明：如圖，當單片機采集一個0-10V的電壓，SIN為輸入信號，R1和R2為電阻分壓，經過跟隨器，放大器調節增益，在經過R6和C2進行RC濾波送到單片機ADC采樣IO口，獲得一個符合單片機ADC采樣范圍的電壓（0-3.3V）。從C1可以用來濾波高頻干擾，R5可以調節增益大小，R4提供偏置電壓，運放采用軌到軌運放。
問題：這樣設計思路和電阻電容取值合適嗎？


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:275826 發表于 2022-9-15 18:02 | 只看該作者
你這個電路后級采用反相放大不能正常工作。
回復

使用道具 舉報

板凳
ID:151348 發表于 2022-9-15 18:11 | 只看該作者
單單一個分壓電路不就好了，要么就分檔位
回復

使用道具 舉報

地板
ID:799053 發表于 2022-9-15 18:28 | 只看該作者
電容大了，不要用反相放大器，用同相放大器。
回復

使用道具 舉報

5#
ID:1007932 發表于 2022-9-15 19:43 | 只看該作者
看你輸入的信號頻率吧，相當于一個低通濾波器，直接用電阻分壓就行
回復

使用道具 舉報

6#
ID:213173 發表于 2022-9-15 21:49 | 只看該作者

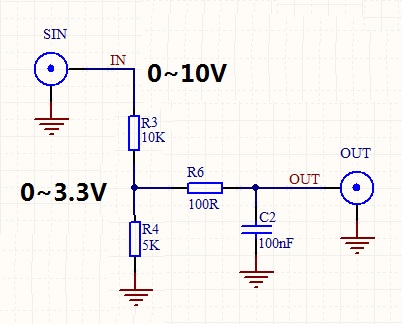

如下簡化即可


回復

使用道具 舉報

7#
ID:441351 發表于 2022-9-15 22:47 | 只看該作者
0-10v用兩級運放感覺有點太浪費了，簡簡單單一個分壓放大就ok
回復

使用道具 舉報

8#
ID:647261 發表于 2022-9-16 08:55 | 只看該作者
簡單一個電阻分壓就好了，再加點電容濾波，有必要用運放嗎？
回復

使用道具 舉報

9#
ID:813985 發表于 2022-9-16 09:37 | 只看該作者
sttt300 發表于 2022-9-16 08:55
簡單一個電阻分壓就好了，再加點電容濾波，有必要用運放嗎？

加運放是因?yàn)檩斎胄盘?hào)有時候比較小，所以預留個運放。
回復

使用道具 舉報

10#
ID:123289 發表于 2022-9-17 09:18 | 只看該作者
用運放可以，意見和建議如下：
1、運放電源0-3.3V不合適，信號在接近電源兩端時，線性差。
2、電阻降壓 + 單級跟隨器就可以了。
回復

使用道具 舉報

11#
ID:123289 發表于 2022-9-17 09:22 | 只看該作者
如果0-10V信號強，直接用電阻分壓。
如果0-10V信號弱，先用一級運放跟隨，再用電阻分壓。
