STM8S103 K3T6C單片機可以用串口下載嗎?

ID:61140 · 發表于 2022-9-16 22:12

請教大神,最近朋友弄了個小板，需要改個程序，PB0做AD采樣，電壓大于0.3V時PB7閃爍三秒后（PB7接一個發光二極管），PD2、PD3都為低電平
若采樣電壓小于0.3V時，PB6閃爍三秒后（PB6也接一個發光二極管），PD2、PD3都為高電平。


因?yàn)楸救藦臎]使用過STM8的單片機或者說從沒用過STM的單片機，
另本人只有UART的串口下載器，不知道能不能用來下載這個單片機程序，他板上有個JTAG的接口，不知道干什么用的。

希望哪位大神幫忙指導一下這個程序。十分感謝！

ID:123289 · 發表于 2022-9-17 07:54

現在的單片機程序通常加密的，不可以下載。如果沒有加密是可以下載的。

ID:963918 · 發表于 2022-9-17 08:34

用STLINK下載，

ID:68189 · 發表于 2022-9-17 10:08

空白STM8103芯片只能用STLINK下載，有大神已經寫出了串口下載的Bootloader,但是還是需要STLINK燒寫后才可以串口下載。

ID:61140 · 發表于 2022-9-17 14:38

yzwzfyz 發表于 2022-9-17 07:54
現在的單片機程序通常加密的，不可以下載。如果沒有加密是可以下載的。

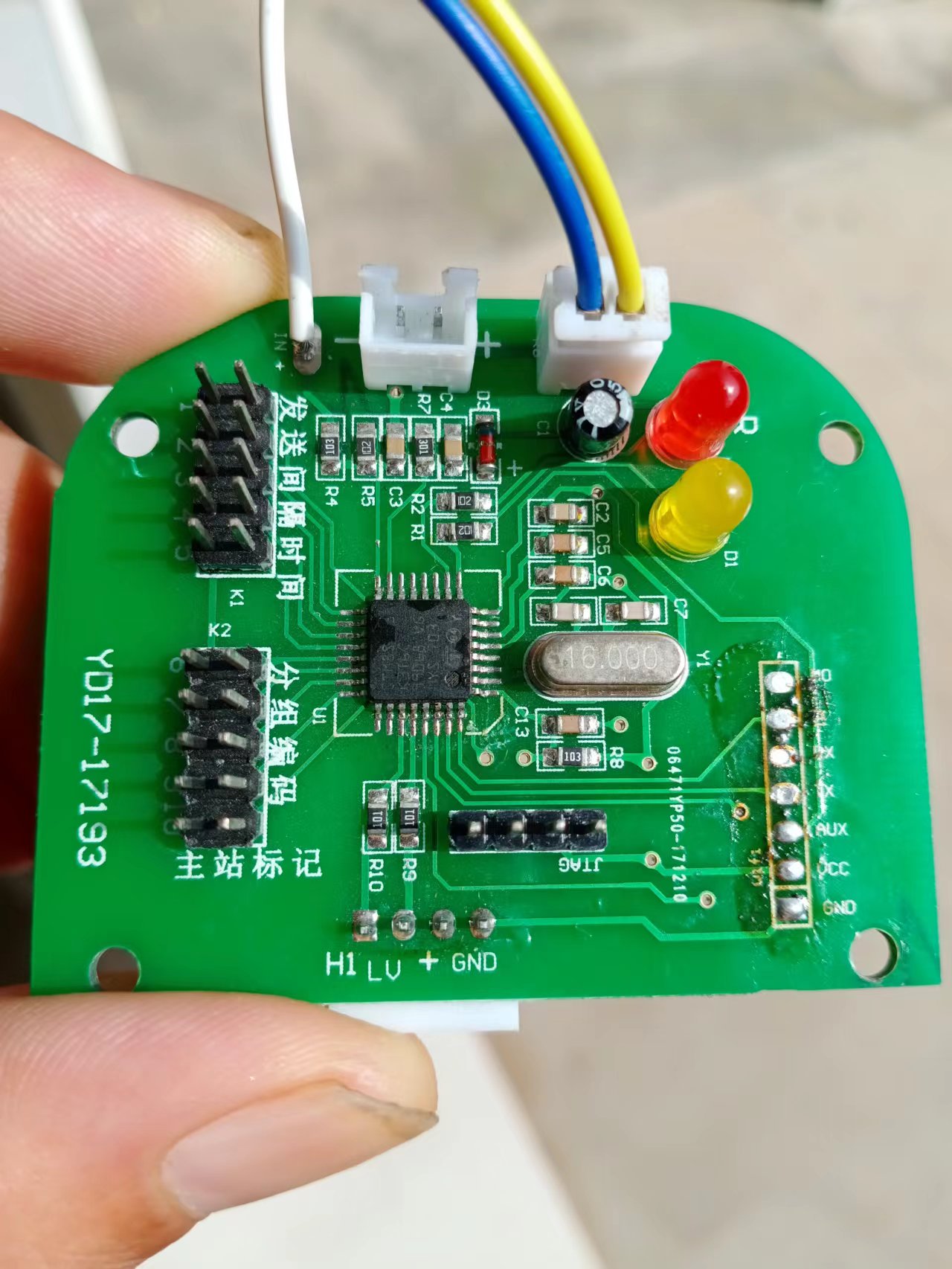

現在附上圖片看的更清楚些，其實就是跟據白線的高低電平來改變H1和LV的輸出，并用黃燈和紅燈做指示，第一次接觸這種單片機，不知道該怎么弄，求教大神。

ID:61140 · 發表于 2022-9-17 14:40

工工1999 發表于 2022-9-17 08:34
用STLINK下載，

現在附上圖片看的更清楚些，不知道他這個JTAG接口干嘛用的。

ID:61140 · 發表于 2022-9-17 14:40

wpppmlah 發表于 2022-9-17 10:08
空白STM8103芯片只能用STLINK下載，有大神已經寫出了串口下載的Bootloader,但是還是需要STLINK燒寫后才可以 ...

十分感謝您的回復

ID:68189 · 發表于 2022-9-17 19:56

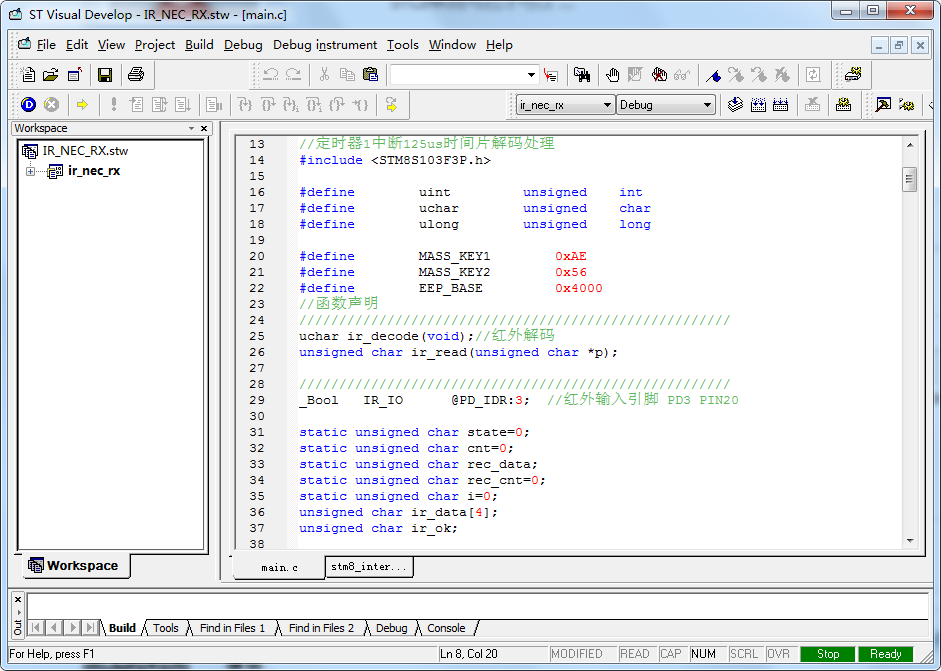

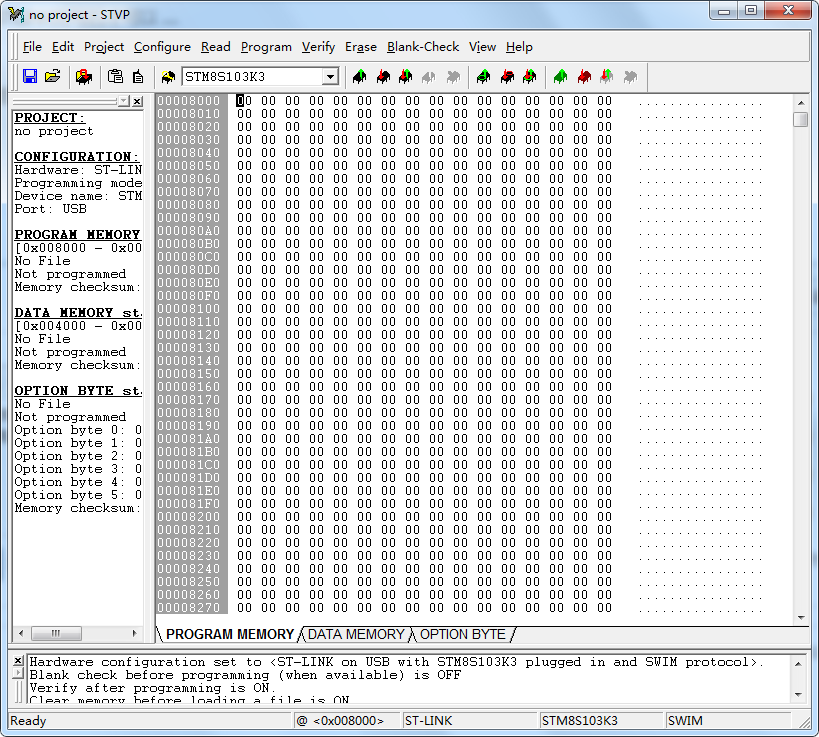

stm8 編程的軟件有官方的stvd附帶燒寫軟件stvp(支持STLINK).C語言編程。照片中的JTAG口應該是接STLINK的燒寫口。

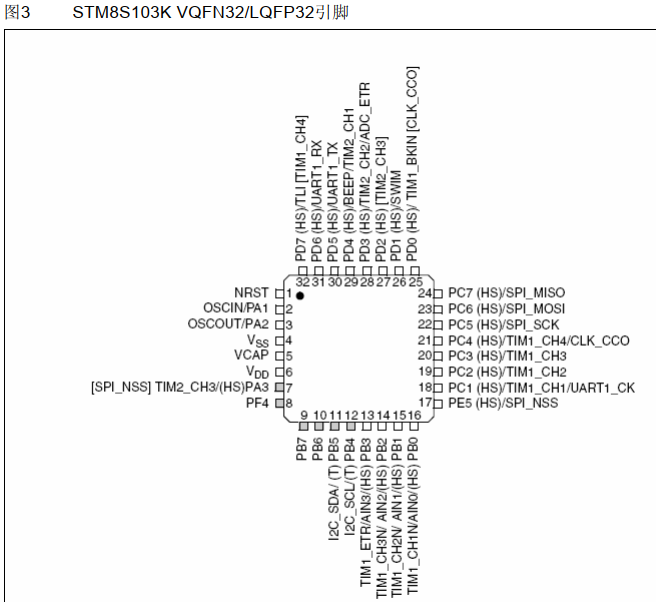

燒寫接口：電源正、負極，1腳NRST,26腳SWIM.

ID:61140 · 發表于 2022-9-21 07:26

wpppmlah 發表于 2022-9-17 19:56
stm8 編程的軟件有官方的stvd附帶燒寫軟件stvp(支持STLINK).C語言編程。照片中的JTAG口應該是接STLINK的燒 ...

感謝您的回復。
