低功耗分壓電阻ADC采樣問題

ID:709761 · 發表于 2022-9-17 10:13

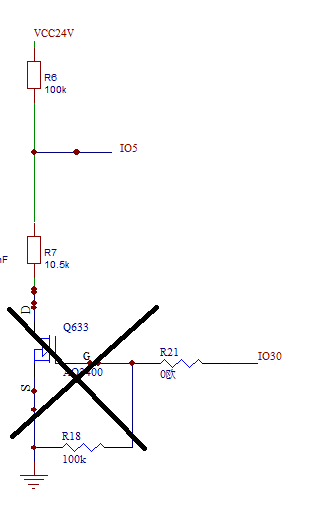

分壓電阻用100K和10K，靜態電流太大。不想額外加MOS開關，能不能分壓電阻換成100M和10M。

ID:123289 · 發表于 2022-9-17 14:34

分壓電阻取多大，只要比例相同，得到的結果都一樣，沒問題。
可是，分到的電壓，送給【誰】用呢？這時就會出問題了。
1、【誰】會有輸入電阻R，這個R會與你的分壓電阻再分壓。這樣就分到的電壓就不是之前的計算值了。
2、如果【誰】的R，是個固定值，則新的分壓值與之前的計算則有固定對應關系，重新計算一下，也能用。
3、如果【誰】的R是個固定值，但相對樓主的10M，太小了，則分到的電壓就很小，會識別困難。
4、如果【誰】的R是非固定值，則無法測量了。
總結：能不能用，與這個【誰】輸入阻抗性質有關！

ID:1045035 · 發表于 2022-9-17 15:55

建議不要太大，太大了分壓就會失真，我遇到過，當時用的就是10M和1M

ID:814525 · 發表于 2022-9-17 17:09

最好的辦法就是再加一個PNP管，把接地?fù)Q成控制24V電源接入。

ID:1034262 · 發表于 2022-9-17 20:50

用一個IO+NPN+PNP接通24V給分壓電阻，ADC輸入電阻再10K以下比較好，ADC對地還要接一個1~100nF電容。

ID:289432 · 發表于 2022-9-18 23:16

你需要查一下datasheet。ADC輸入也需要驅動，因?yàn)橛胁蓸与娐凡糠�。電阻越大，噪聲越大，精度下降，造成比例偏離預期。

ID:1034948 · 發表于 2022-9-19 10:10

不建議用10M以上的電組。
