誰能分析下這個相序檢測電路?

ID:997026 · 發表于 2022-9-25 12:05

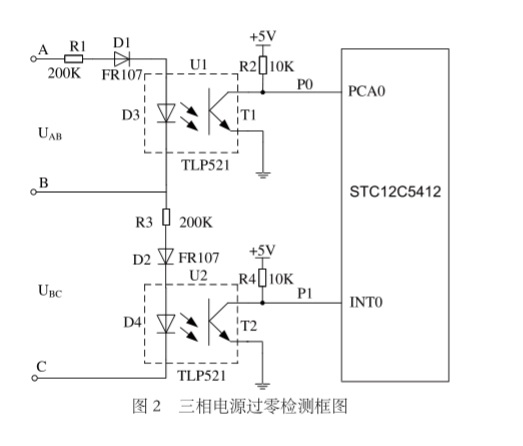

網上看到的一個電路，不知道能不能正常運行，最近也在做這方面的方案，網上看了很多方案，基本都是整流濾波采樣，電路非常復雜，這個電路不需要復雜的整流濾波采樣，僅僅使用幾個電阻，二極管和光耦來檢測三相電相序，同時也兼具過零檢測功能。

哪位可以分析下這個電路功能？為啥能實現相序檢測？A,B,C相接在光耦上什么時候可以讓光耦導通呢？導通后時序如何，怎么判斷相序？還有一點不太明白，判斷相序軟件上是要判斷每相出現的先后順序？不是判斷頻率之類的吧，這個A,B,C相出現的先后順序具體怎么判斷呢？

ID:771630 · 發表于 2022-9-25 20:56

proteus仿真了一下，相序有問題，捕獲到的輸入波形相位差會發生變化

ID:883242 · 發表于 2022-9-25 23:35

把三相電波形畫出來就能看出來兩個光耦輸出后的脈沖順序了。

ID:879348 · 發表于 2022-9-26 08:06

低電平出現的順序不同

ID:752974 · 發表于 2022-9-26 09:04

P0等于0，P1等于1時，是A相，P0等于1，P1等于0時，是B相，P0等于0，P1等于0時，是C相。大家看看是這樣的不，對著三相電波形看。

ID:123289 · 發表于 2022-9-26 10:34

太簡單，樓主你自己試試吧。

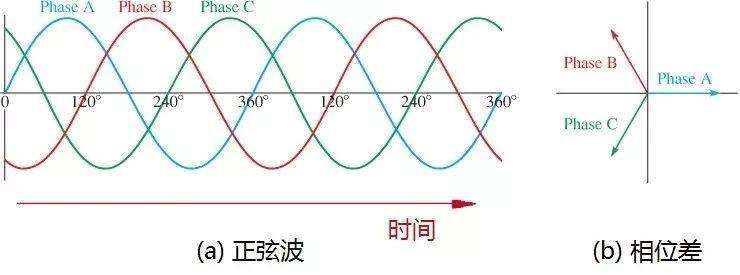

1、先畫出一個三相正弦波的時序圖。
2、對應畫出光藕U1、U2的導通時序圖。
不就一目了然了?

ID:45879 · 發表于 2022-9-26 10:46

munuc_w 發表于 2022-9-26 09:04
P0等于0，P1等于1時，是A相，P0等于1，P1等于0時，是B相，P0等于0，P1等于0時，是C相。大家看看是這樣的不 ...

C相應該是11吧

看不懂三相電

ID:1034262 · 發表于 2022-9-26 10:49

輸出邏輯如下，自行判斷：

P0  P1 時間占比
0 1    1/3
1 1    1/6
1 0    1/3
0 0    1/6

ID:170318 · 發表于 2022-9-26 14:35

這里P1用到了INT0外部中斷，然后去計時檢測P0出現高電平（或低電平）的時間，以這個時間的長短來判斷相序是否與自己規定的一致

ID:170318 · 發表于 2022-9-26 14:45

缺相時，另行判斷

ID:752974 · 發表于 2022-9-27 08:57

yueguang3048 發表于 2022-9-26 10:46
C相應該是11吧

看不懂三相電

對頭！
