自學了好長時間C51單片機還是懵懵懂懂,求指導下程序硬件已經完成了

ID:1001745 · 發表于 2022-10-18 19:45

能力有限，自學了好長時間C51單片機還是懵懵懂懂，現在手頭上有個DIY需要用到51程序。對于我來說難度很大但是對于高手來說是非常簡單的。求助有沒有大師能不能帶著輔導寫一下。硬件已經完成了。下面是程序需求。
MCU芯片型號：STC8G1K17-38I
封裝：TSSOP-20
系統供電：+5V
燒錄方式：串口ISP下載
系統程序要求：
開機自檢：
1. 溫度是否在60℃以下，如果溫度在范圍內；MCU正常開機且4顆LED跑馬燈式依次全亮10秒后熄滅。如果溫度超過設計60℃范圍，MCU不能正常開機（兩個按鍵狀態鎖定）且4顆LED連續閃爍30S后熄滅。
2. 檢查BV電壓：上電后BV電壓＜2.8V或大于4.6V系統不能正常工作（兩個按鍵狀態鎖定）；且LED1燈快閃10次熄滅；BV電壓自檢正常4顆LED跑馬燈依次點亮10秒后對應BV值顯示出該值下的電量顯示，詳見電量指示LED對應表。
系統工作：
短按SW2，系統能依照電量指示LED對應表輸出LED1-LED4的點燈狀態，控制端口為P3.3-P3.5;低電平有效；點亮LED時間為5S。
1. 短按SW1；P1.1端口能輸出高電平；再次短按P1.1能輸出低電平。
2. 長按SW1時長3S以上；P1.1輸出高電平。長按SW1時長3S以上，P1.0端口輸出低電平；
3. 系統工作后持續檢測TEMP值，對應溫度值達到60℃時，P3.7端口持續輸出高電平打開FAN；直到系統檢測TEMP值小于60℃時，P3.7端口持續輸出低電平關斷FAN。
4. 系統工作后持續檢測BV值；當檢測到BV值＜3.0V時，LED1-LED2連續閃爍5秒后熄滅。

ID:1043624 · 發表于 2022-10-19 02:56

第1個表述有點問題，不是MCU不能正常開機而是面板不允許操作且輸出故障提示。

ID:525244 · 發表于 2022-10-19 07:14

qingshuiyu 發表于 2022-10-19 02:56
第1個表述有點問題，不是MCU不能正常開機而是面板不允許操作且輸出故障提示。

編程就是數據的傳送、搬運！首先你要知道如何搬運，其次是如何搬運，為什么搬運？就像做菜，案板就那一個，切菜也是拿來一樣，切完了，拿走，再拿來一樣菜！

ID:60370 · 發表于 2022-10-19 08:26

硬件完成？靠這個文字描述是不行的，沒電路圖也沒有程序別人幫不了你的

ID:1001745 · 發表于 2022-10-19 08:48

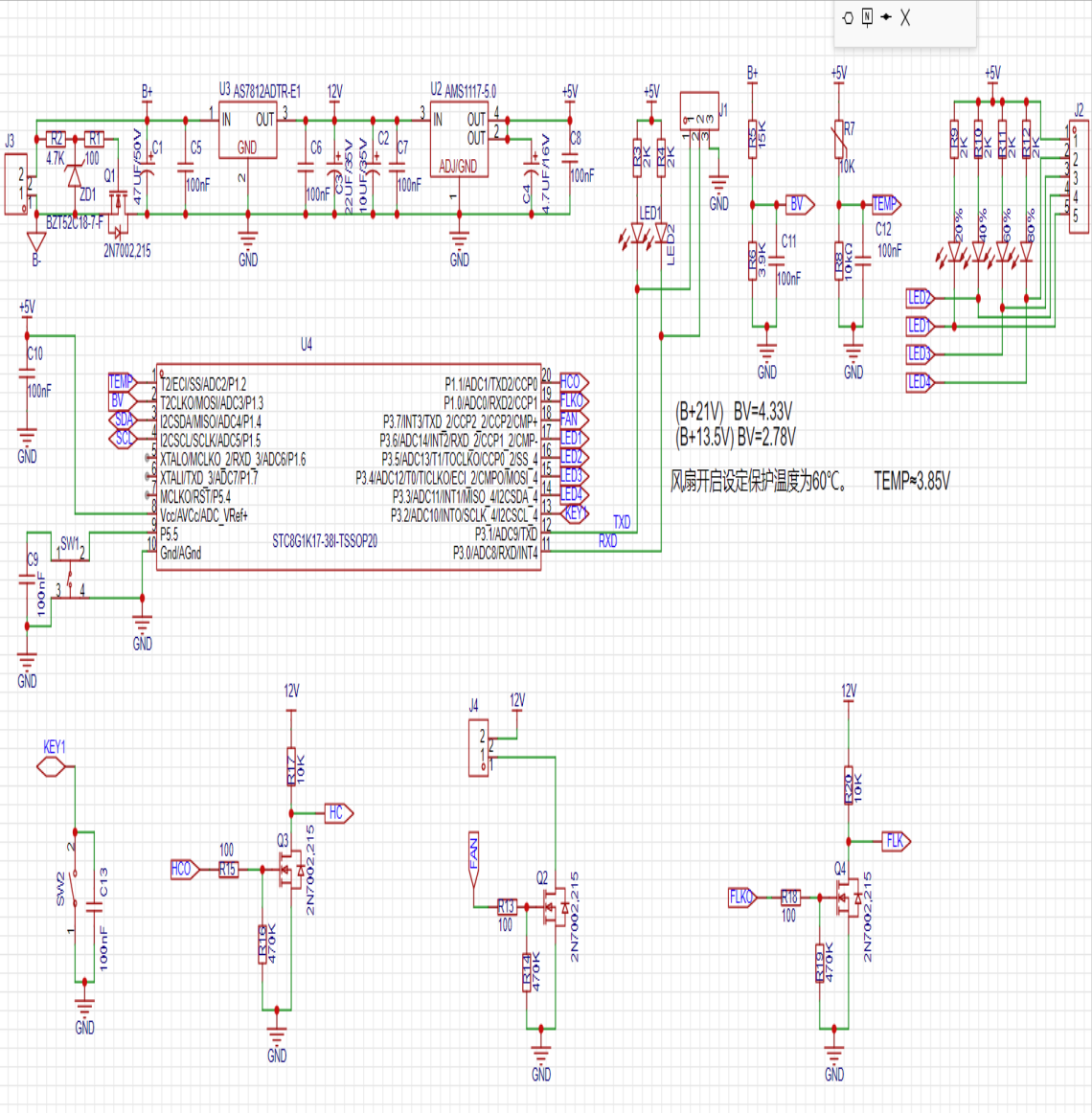

圖片為原理圖請各位大師幫忙看看，謝謝！

ID:198189 · 發表于 2022-10-19 09:24

你程序起碼也得有個框架出來別人才好幫你修正啊

ID:123289 · 發表于 2022-10-19 09:51

你會畫邏輯流程嗎？試著先畫出來。不著急寫程序，先跑通流程圖。
我在編程時，程序很復雜：如漢顯、數顯、溫濕度、無線通訊、有線通訊、USB、數控、紅外遙控、時間鐘、FALSH……
都是列出所有的邏輯關系，表格。再畫出程序流程圖。
最后按流程圖寫程序，出問題時，按流程圖審核，哪里錯了，改進。

ID:60370 · 發表于 2022-10-19 10:28

建議將ADC檢測配置做出來，主程序掃描按鍵和讀取溫度和電壓的檢測時間（比如定時每秒檢測一次溫度和BV電壓值并處理），LED顯示和ADC定時檢測使用定時器做。電路有問題，輸入電壓低時MCU檢測電壓值就不準了，輸入電壓過低LED顯示也成問題，建議MCU增加一個備用電池，117供電和備用電池都使用二極管隔離

ID:1001745 · 發表于 2022-10-19 11:01

qingshuiyu 發表于 2022-10-19 02:56
第1個表述有點問題，不是MCU不能正常開機而是面板不允許操作且輸出故障提示。

其實表達的就是鎖死按鍵，括號里面有備注。可能描述不準確。

ID:1001745 · 發表于 2022-10-19 11:02

zgrfox110 發表于 2022-10-19 07:14
編程就是數據的傳送、搬運！首先你要知道如何搬運，其次是如何搬運，為什么搬運？就像做菜，案板就那一個 ...

感謝回復，那我學著慢慢搬運

ID:1001745 · 發表于 2022-10-19 11:02

runmuel 發表于 2022-10-19 08:26
硬件完成？靠這個文字描述是不行的，沒電路圖也沒有程序別人幫不了你的

謝謝回復，原理圖已貼

ID:1001745 · 發表于 2022-10-19 11:03

xia20 發表于 2022-10-19 09:24
你程序起碼也得有個框架出來別人才好幫你修正啊

謝謝回復，就是框架不會搭建

ID:1001745 · 發表于 2022-10-19 11:04

yzwzfyz 發表于 2022-10-19 09:51
你會畫邏輯流程嗎？試著先畫出來。不著急寫程序，先跑通流程圖。
我在編程時，程序很復雜：如漢顯、數顯、 ...

謝謝回復，感謝建議。那我來試著把程序流程圖做出來然后在試試慢慢寫程序。有問題在向您討教。

ID:1001745 · 發表于 2022-10-19 11:07

runmuel 發表于 2022-10-19 10:28
建議將ADC檢測配置做出來，主程序掃描按鍵和讀取溫度和電壓的檢測時間（比如定時每秒檢測一次溫度和BV電壓 ...

謝謝回復及建議；這個用搭配電池包用的，如果電池電壓過低電池包保護板就過放保護了。所以我理解只要B+電壓在范圍內就不會導致您說的這個問題。

ID:401564 · 發表于 2022-10-19 13:48

對誰都一樣,不是高手不高手的
一步一步來,一個功能一個功能的去實現
比如,你先寫LED指示燈的函數:"MCU正常開機且4顆LED跑馬燈式依次全亮10秒后熄滅"
那就單單的寫這個功能,其它都什么都不要,只寫這個函數
單單這個功能應該能寫吧,寫完之后,放在程序中,燒錄驗證.別仿真,仿真那玩意沒有用
然后就是其它功能,再一個一個的寫,誰都是這個過程
你至少有個自己大的框架

ID:1001745 · 發表于 2022-10-19 15:20

Y_G_G 發表于 2022-10-19 13:48
對誰都一樣,不是高手不高手的
一步一步來,一個功能一個功能的去實現
比如,你先寫LED指示燈的函數:"MCU正 ...

謝謝回復；我覺得這個太難了。尤其是要去實現這些功能。不過我會根據你的建議一個模塊一個模塊去寫去試。

ID:401564 · 發表于 2022-10-19 17:58

mcuhui 發表于 2022-10-19 15:20
謝謝回復；我覺得這個太難了。尤其是要去實現這些功能。不過我會根據你的建議一個模塊一個模塊去寫去試。

這種功能本身就是沒有什么很高深的難度,就是功能多而已
函數就像模塊一樣,一個一個的去寫,一個一個的驗證
大體功能就是那么幾個:
端口初始化
指示燈
按鍵讀取和處理
ADC,電壓檢測,溫度檢測,都是ADC完成的,像你這個功能對效率要求不高的,推薦ADC用中斷來進行
每個功能要燒錄進行驗證,不要仿真,仿真不出來的

ID:1001745 · 發表于 2022-10-20 14:39

Y_G_G 發表于 2022-10-19 17:58
這種功能本身就是沒有什么很高深的難度,就是功能多而已
函數就像模塊一樣,一個一個的去寫,一個一個的驗 ...

好的，謝謝指導。我比較菜我來試試看。我不仿真也用不來那玩意

ID:1001745 · 發表于 2022-10-20 14:40

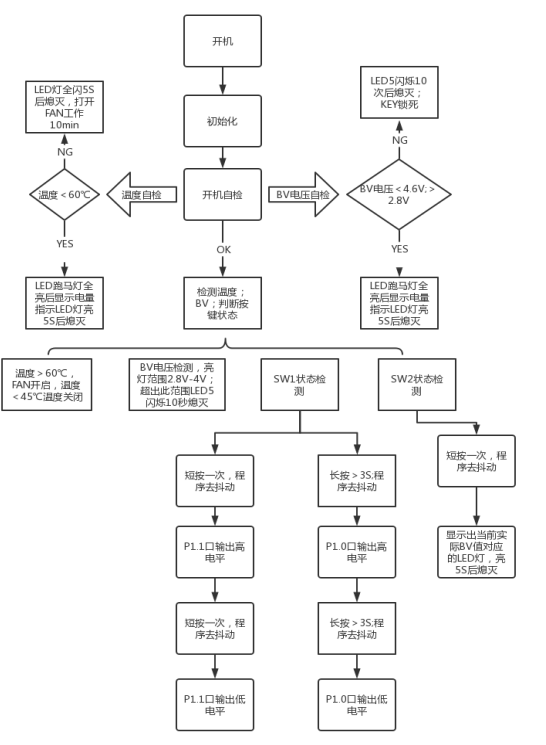

這是我畫的程序流程圖，各位大師幫忙看看思路對不對？

ID:1001745 · 發表于 2022-10-20 15:11

流程圖

ID:123289 · 發表于 2022-10-20 16:29

樓主的圖，當是功能模塊圖。
程序的流程：一定是一個封閉的環路。因為你的程序是一直運行的，它沒有停止點。
也即任何一個方塊都必須【有進有出】無輸入只有一個：開機。

ID:401564 · 發表于 2022-10-20 18:47

你的代碼肯定會有一個while(1),那就是一個閉環的死循環
那么,你對應的流程圖也得有一個跑回去的流程才對呀
大概是:
A,開機
B,相關初始化
C,按鍵檢測
D,電壓檢測
E,溫度檢測
F,相關指示,數碼管或者LED燈之類的
G,回到C
如果有中斷,中斷就是在這個循環之外執行的

ID:1001745 · 發表于 2022-10-20 19:24

yzwzfyz 發表于 2022-10-20 16:29
樓主的圖，當是功能模塊圖。
程序的流程：一定是一個封閉的環路。因為你的程序是一直運行的，它沒有停止點 ...

謝謝指導，也就是相當于要執行主程序循環這個意思是吧？

ID:1001745 · 發表于 2022-10-20 19:24

Y_G_G 發表于 2022-10-20 18:47
你的代碼肯定會有一個while(1),那就是一個閉環的死循環
那么,你對應的流程圖也得有一個跑回去的流程才對呀 ...

明白了，就是主程序循環執行吧？謝謝指導

ID:1048438 · 發表于 2022-10-21 10:18

電路圖還是要自己認真去做，去完成的，沒有人能幫助你，加油，小伙子

ID:1048438 · 發表于 2022-10-21 10:18

盡量一個功能一個功能認真的去實現

ID:1001745 · 發表于 2022-10-22 08:15

ay247 發表于 2022-10-21 10:18
電路圖還是要自己認真去做，去完成的，沒有人能幫助你，加油，小伙子

謝謝回復，電路圖已經畫好了。其實大家都幫助了很多。謝謝鼓勵！

ID:1001745 · 發表于 2022-10-22 08:16

ay247 發表于 2022-10-21 10:18
盡量一個功能一個功能認真的去實現

謝謝回復，目前正在一步一步去驗證

ID:517466 · 發表于 2022-10-22 09:18

涉及定時的，用得到定時器中斷處理。主程序中設置啟動標志，定時中斷中根據標志控制輸出、計算時間，時間到，清除標志和改變控制輸出。中斷處理本身也需要一個流程。剛入行，簡單看下程序結構設計、流程圖設計
