STC8G單片機PWM呼吸燈無輸出什么原因?

ID:1044091 · 發表于 2022-10-19 12:39

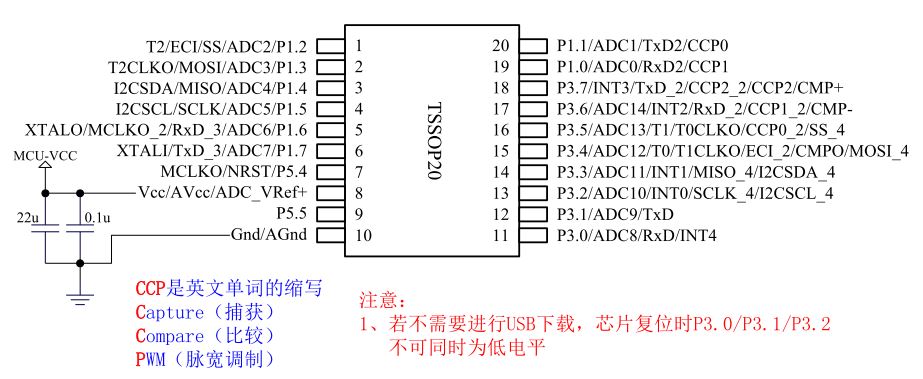

求助： STC8G1K08 DIP20用PWM實現呼吸燈效果，無輸出是什么原因？

第一次調PWM，用的STC-ISP官方呼吸燈代碼，手里只有萬用表和LED燈，10K電阻，搞了一上午，燈也沒呼吸，很是郁悶，因此來論壇求助。測量除地以外的所有管腳都是高電平，電壓不變�？梢钥隙ǖ氖牵娐钒�、MCU都沒問題（刷正常的程序是好的，點燈測試也亮）。LED負極接P1.1，正極串10K電阻接+5V。

問題可能有點低級，大神勿噴哦。


單片機源程序如下:
#include "reg52.h"
#include "intrins.h"

#define CYCLE    0x1000

sfr    P_SW2 = 0xba;

sfr    PWMSET    = 0xF1;
sfr    PWMCFG01 = 0xF6;
sfr    PWMCFG23 = 0xF7;
sfr    PWMCFG45 = 0xFE;

sbit LED=P1^1;

#define PWM0C    (*(unsigned int  volatile xdata *)0xFF00)
#define PWM0CH    (*(unsigned char volatile xdata *)0xFF00)
#define PWM0CL    (*(unsigned char volatile xdata *)0xFF01)
#define PWM0CKS    (*(unsigned char volatile xdata *)0xFF02)
#define PWM0TADC (*(unsigned int  volatile xdata *)0xFF03)
#define PWM0TADCH (*(unsigned char volatile xdata *)0xFF03)
#define PWM0TADCL (*(unsigned char volatile xdata *)0xFF04)
#define PWM0IF    (*(unsigned char volatile xdata *)0xFF05)
#define PWM0FDCR (*(unsigned char volatile xdata *)0xFF06)
#define PWM00T1    (*(unsigned int  volatile xdata *)0xFF10)
#define PWM00T1H (*(unsigned char volatile xdata *)0xFF10)
#define PWM00T1L (*(unsigned char volatile xdata *)0xFF11)
#define PWM00T2H (*(unsigned char volatile xdata *)0xFF12)
#define PWM00T2    (*(unsigned int  volatile xdata *)0xFF12)
#define PWM00T2L (*(unsigned char volatile xdata *)0xFF13)
#define PWM00CR    (*(unsigned char volatile xdata *)0xFF14)
#define PWM00HLD (*(unsigned char volatile xdata *)0xFF15)

sfr    P0M1 = 0x93;
sfr    P0M0 = 0x94;
sfr    P1M1 = 0x91;
sfr    P1M0 = 0x92;
sfr    P2M1 = 0x95;
sfr    P2M0 = 0x96;
sfr    P3M1 = 0xb1;
sfr    P3M0 = 0xb2;
sfr    P4M1 = 0xb3;
sfr    P4M0 = 0xb4;
sfr    P5M1 = 0xc9;
sfr    P5M0 = 0xca;

void PWM0_Isr() interrupt 22
{
static bit dir = 1;
static int val = 0;

if (PWMCFG01 & 0x08)
{
      PWMCFG01 &= ~0x08;                   //清中斷標志
      if (dir)
      {
         val++;
         if (val >= CYCLE) dir = 0;
      }
      else
      {
         val--;
         if (val <= 1) dir = 1;
      }
      _push_(P_SW2);
      P_SW2 |= 0x80;
      PWM00T2 = val;
      _pop_(P_SW2);
}
}

void main()
{
P0M0 = 0x00;
P0M1 = 0x00;
P1M0 = 0x00;
P1M1 = 0x00;
P2M0 = 0x00;
P2M1 = 0x00;
P3M0 = 0x00;
P3M1 = 0x00;
P4M0 = 0x00;
P4M1 = 0x00;
P5M0 = 0x00;
P5M1 = 0x00;

PWMSET = 0x01;                            //使能PWM0模塊（必須先使能模塊后面的設置才有效）

P_SW2 = 0x80;
PWM0CKS = 0x00;                            // PWM0時鐘為系統時鐘
PWM0C = CYCLE;                            //設置PWM0周期
PWM00T1= 0x0000;
PWM00T2= 0x0001;
PWM00CR= 0x80;                            //使能PWM00輸出
P_SW2 = 0x00;

PWMCFG01 = 0x05;                         //啟動PWM0模塊并使能PWM0中斷
EA = 1;
         // LED=0; //點燈測試
      while (1);

}

ID:401564 · 發表于 2022-10-19 14:33

這個是我自己用的一個PWM控制LED燈的程序
沒有呼吸燈的效果,但是,是有PWM效果的,你參考一下,我手上沒有這個單片機了,沒有辦法驗證你的代碼

PWM端口為P3.3

void stc8g_pwm1_init()//stc8g_pwm初始化
{
CCON=0x00; //先關閉PCA計數器
CMOD=0x80; //pwm時鐘為系統時鐘/12,空閑模式下停止PCA計數
CCAPM1=0x42; //PWM模式,無中斷
CL=0x00; //
CH=0x00; //
PCA_PWM1=0x00; //輸出為8位PWM
CCAP1L=100; //比較值,當CL的值小于CCAP1L時,輸出低電平
CCAP1H=254; //重載值,CCAP1L=CCAP1H
P_SW1=0x00;
CR=1;
}

更改占空比
CCAP1H=64; //75%占空比
CCAP1H=115; //55%占空比
CCAP1H=180; //30%占空比
首先,你要能輸出PWM,這才是最重要的,能輸出PWM了,呼吸燈就相對簡單了,更改幾次占空比,對比一下LED的亮度,就知道能不能輸出PWM了
不需要什么其它工具的

ID:25310 · 發表于 2022-10-19 15:25

c初始化PCA CR=1;

ID:68189 · 發表于 2022-10-19 16:35

串接的電阻阻值太大了，可以串接500歐左右的電阻，官方代碼一般直接燒寫以后都能正常使用.......

ID:1034262 · 發表于 2022-10-19 17:18

直接燒寫STC的例程里的HEX測試即可。

ID:1044091 · 發表于 2022-10-19 18:36

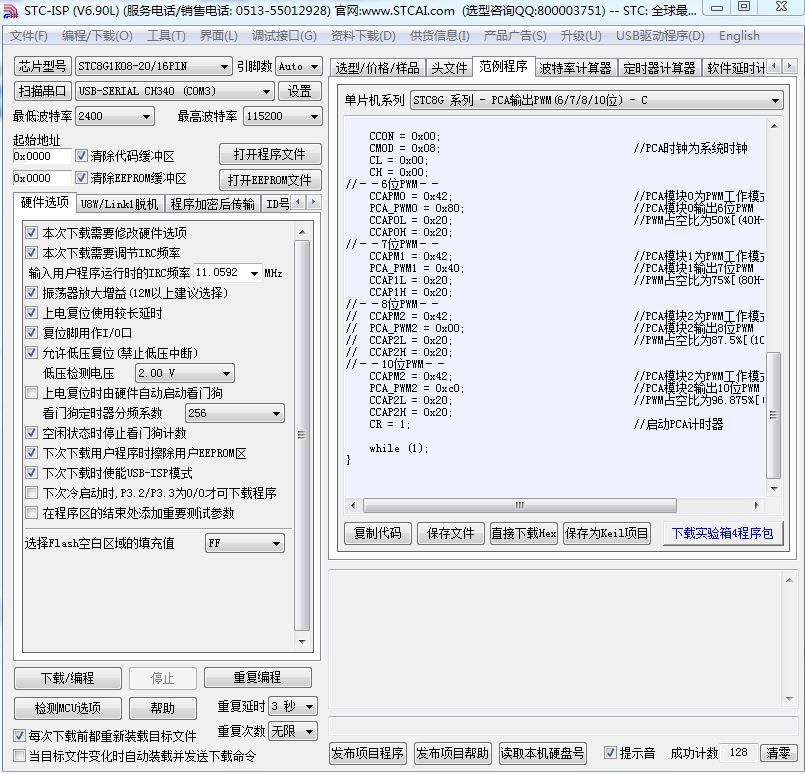

首先感謝各位回復！我下的代碼好像是“增強型PWM”的代碼（里面有P_SW2寄存器），但我這款芯片STC8G1K08應該是沒有“增強型PWM”。所以我又找了一個代碼“PCA 輸出PWM6/7/8/10位”,和前面Y_G_G 兄發的代碼差不多，燒入芯片，這回LED亮了，改占空比亮度也變了。這個就是PWM么？我想實現調頻率的效果要怎么操作呢？

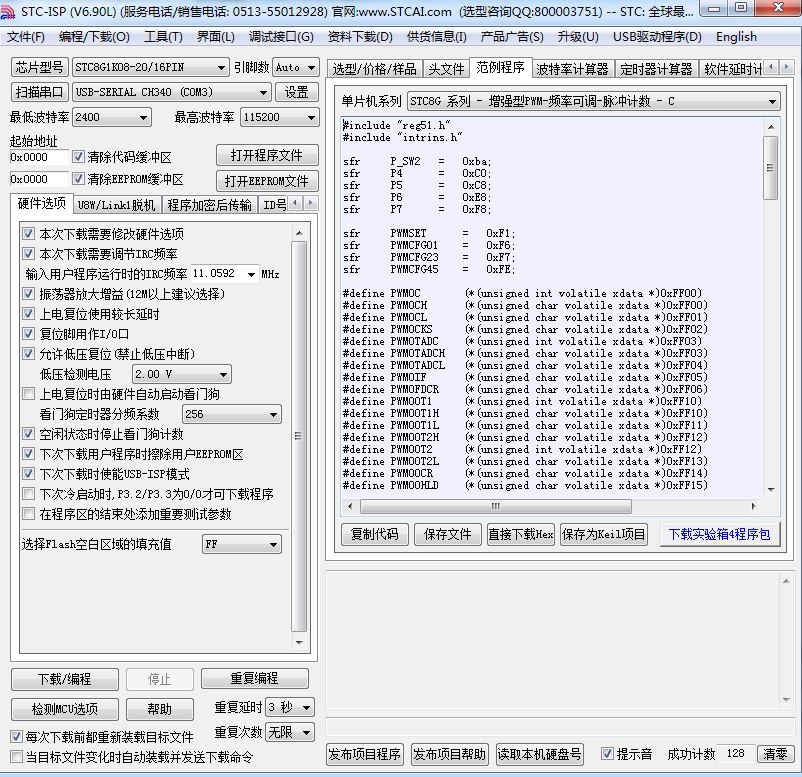

感覺有一個范例叫“STC8G系列-增強型PWM-頻率可調-脈沖計數”可能挺適合我的需求，可是在我這塊芯片上還是不能用，難道要再換芯片么？


ID:401564 · 發表于 2022-10-19 22:22

ningsy 發表于 2022-10-19 18:36
首先感謝各位回復！我下的代碼好像是“增強型PWM”的代碼（里面有P_SW2寄存器），但我這款芯片STC8G1K08應 ...

看數據手冊呀
這個PWM是有一個寄存器是決定了頻率的
數據手冊有點恐怖,但認真看,再寫幾個驗證一下就能理解了
STC幾乎所有的PWM數據手冊都是亂亂的一團.........

ID:1044091 · 發表于 2022-10-19 23:20

Y_G_G 發表于 2022-10-19 22:22
看數據手冊呀
這個PWM是有一個寄存器是決定了頻率的
數據手冊有點恐怖,但認真看,再寫幾個驗證一下就能 ...

感謝建議！那個數據手冊真的很恐怖~

在論壇里翻出另一個大佬的代碼，就是在您代碼基礎上加個定時器，已經有脈沖輸出了。

沒有示波器，現在只能看閃燈~

ID:1044091 · 發表于 2022-10-20 08:31

wpppmlah 發表于 2022-10-19 16:35
串接的電阻阻值太大了，可以串接500歐左右的電阻，官方代碼一般直接燒寫以后都能正常使用.......

感謝回復！后來換成1K電阻，燈也亮了。主要原因應該是我這個型號的MCU沒有“增強型PMW”功能，而我燒入了“增強型PMW”的代碼。

ID:624769 · 發表于 2022-10-20 10:06

ningsy 發表于 2022-10-20 08:31
感謝回復！后來換成1K電阻，燈也亮了。主要原因應該是我這個型號的MCU沒有“增強型PMW”功能，而我燒入了 ...

所以說，要看手冊，要看手冊，要看手冊�。。� 重要的事情說三遍。
你到現在還是“應該”，有就有，沒有就沒有，應該算什么？

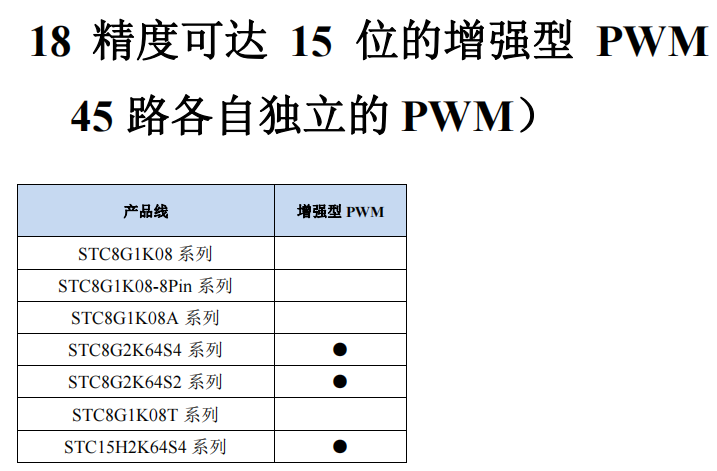

手冊中增強型PWM的第一頁就明確表示了哪些型號有這個功能。內容是不是恐怖我們撇開不說，你但凡翻過手冊，就不會出現“應該”兩字。
