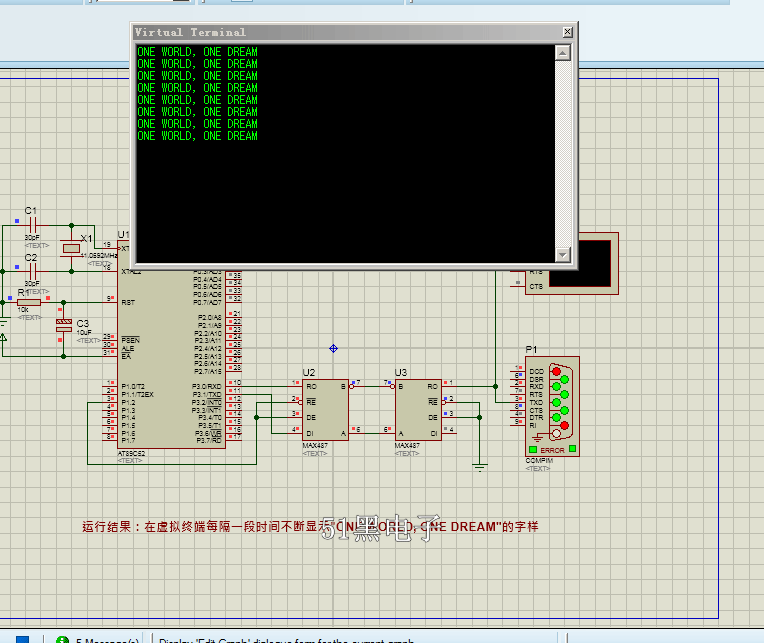

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
2022-10-21 04:37 上傳
下載附件
原理圖
2022-10-20 18:02 上傳
運行結果：在虛擬終端每隔一段時間不斷顯示"ONE WORLD, ONE DREAM"的字樣
MAX487芯片進行RS485通信的單片機源程序如下:
- #include <reg52.h>
- #include <intrins.h>
- #define uchar unsigned char
- #define uint unsigned int
- sbit P12=P1^2;
- char code str[] = "ONE WORLD, ONE DREAM \n\r";
- main()
- {
- uint j;
- TMOD=0x20;
- TL1=0xfd;TH1=0xfd;
- SCON=0x50;
- PCON&=0xef;
- TR1=1;
- IE=0x00;
- P12=1;
- while(1)
- {
- uchar i=0;
- while(str[i]!='\0')
- {
- SBUF=str[i];
- while(!TI);
- TI=0;
- i++;
- }
- for(j=0;j<50000;j++);
- }
- }
所有資料51hei附件下載:
仿真程序.7z
(71.64 KB, 下載次數: 43)
2022-10-21 04:38 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
