大家說說三極管的飽和導通,看看這個僅1微安的電流算不算飽和導通

ID:1042584 · 發表于 2022-10-21 20:43

各位老師，說說三極管的飽和導通，看看這個Ice僅1微安的電流算不算飽和導通。

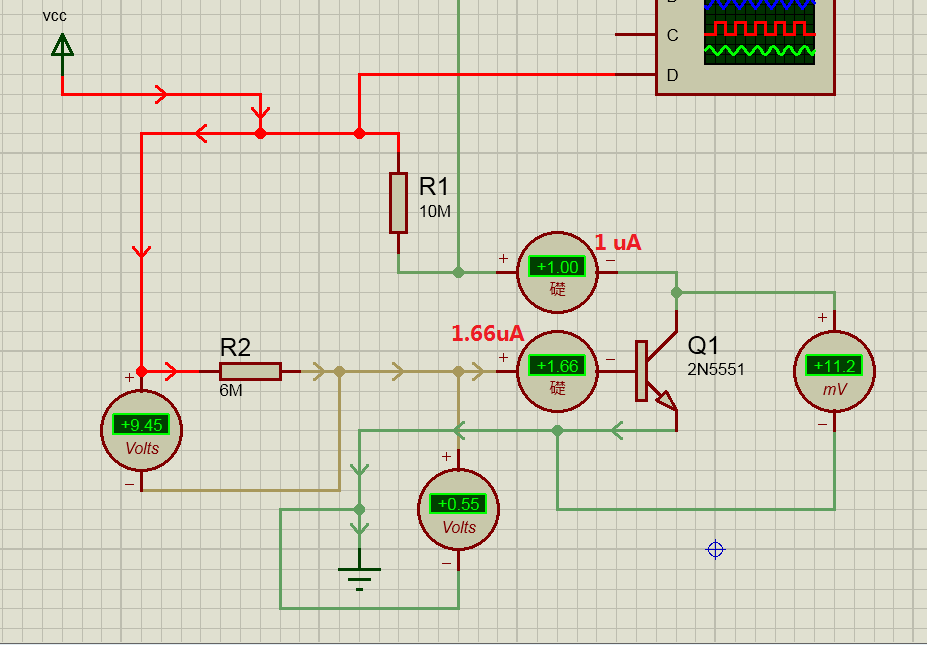

用 proteus 仿真的圖。
電壓10V，三極管基集，用了6M的電阻，Ib僅1.66微安。
集電極上方，用了10M的電阻。Ice, 僅1微安。
Vb(0.55V) > Vc(0.0112V, 即11.2mV)，Vb>Ve。
調整R2阻值從1000歐到6M歐，Ice始終是1微安，不隨Ib變化。

ID:883242 · 發表于 2022-10-21 21:36

當然算飽和了。

ID:198611 · 發表于 2022-10-22 01:31

你的R1選那么大,IC能有什么用,那三級管就是一個電阻.就別飽和不飽和的啦.

ID:884147 · 發表于 2022-10-22 07:47

這是深度飽和，三極管具有電流放大作用，你的電路Ib最小時都大于Ic，電路有什么意義？既然是飽和當然Ic不隨Ib變化了，變了就是放大狀態了。

ID:420836 · 發表于 2022-10-22 08:12

晶體管沒有正確偏置，電阻太大。

ID:517466 · 發表于 2022-10-22 09:19

很少聽說有1微安就達到飽和狀態的三極管。

ID:517466 · 發表于 2022-10-22 09:22

集電極電阻過大，即使按照飽和計算，三極管也無法實現飽和狀態。建議好好復習三極管的工作原理。

ID:1042584 · 發表于 2022-10-22 09:52

謝謝樓上各位的回復。
昨天也看了很多大佬的視頻，一般認為，三極管基集的電壓如果低于導通壓降，就不會導通，也不會有電流通過。但實際上這不一定對。大家可以搜素一個文章：“實測了兩個9014在弱電流下的參數”，參考學習一下。
樓上朋友說，Ic那么小，有什么用？

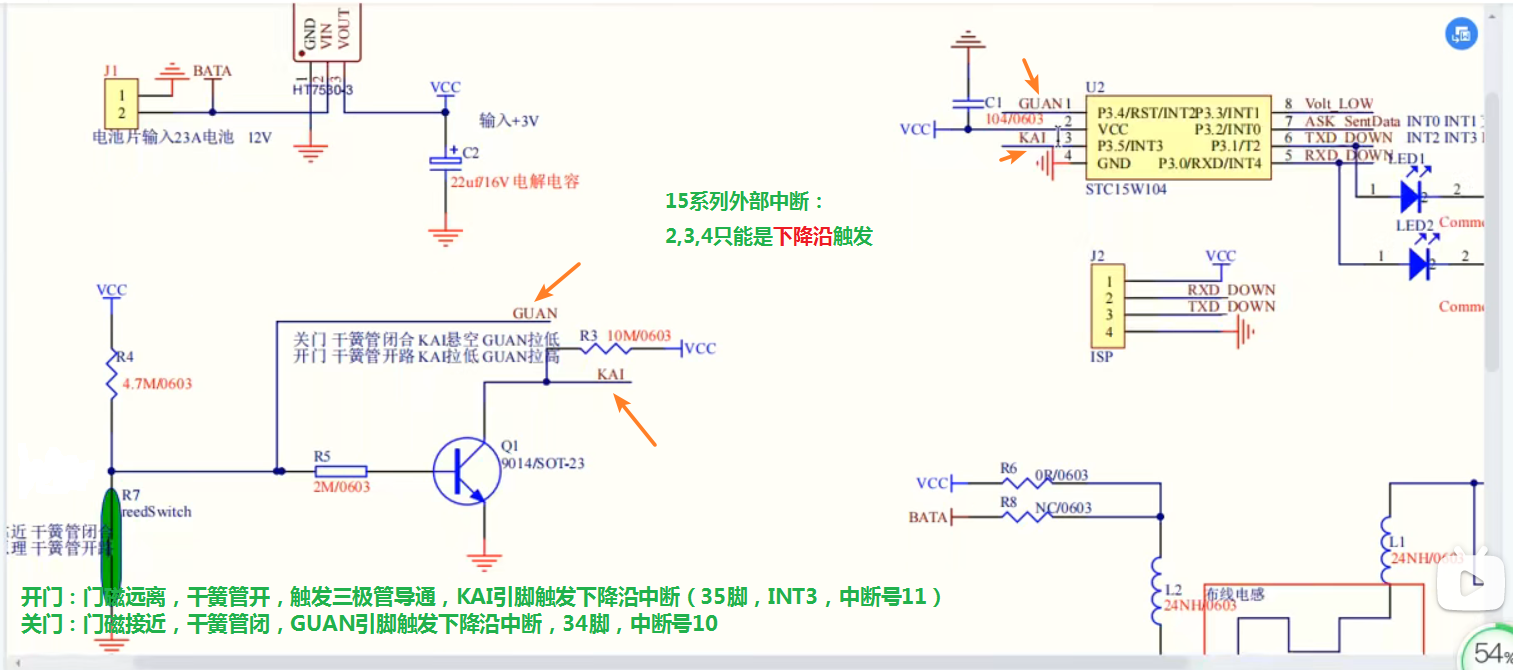

其實這是某個老師做的用單片機控制門磁開關無線報警系統的一部分，Ic的小電流，是一直處于待機狀態下，不需要大電流，只為了等待觸發下降沿中斷。
原理圖在附近里面，是截取視頻的，所以不全。

ID:884147 · 發表于 2022-10-22 11:03

三極管是電流器件，一切分析都要基于電流，是否導通也要基于電流和放大倍數。這里的9014也就是反相作用，不過電路設計只能呵呵了，簡單的控制居然占用2個中斷，也就是學習用，而且輸入電阻那么大等著誤報警吧。

ID:879348 · 發表于 2022-10-22 11:47

，IC是有電流的，隨電壓和溫度提高而增大

ID:401564 · 發表于 2022-10-22 15:32

不飽和
什么情況下都不飽和

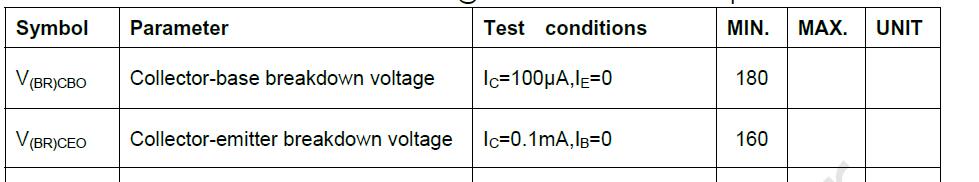

隨便看看某個9014的數據手冊就知道

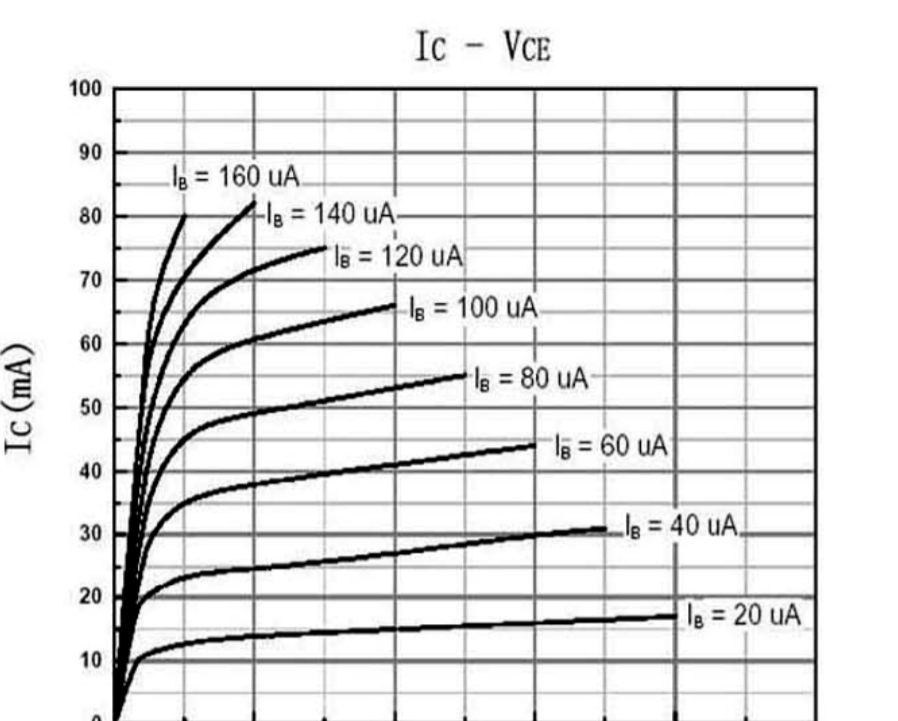

9014最小HFE為60,那就是說,當你B極電流1uA時,C極的電流最小是60uA
而B極電流為2uA時,C極電流最小為120uA你的仿真沒有變化,只是你不讓它變化而已
三極管電路也不是像你這樣隨便找個電阻放上去就行,動不動就6M,10M的電阻
你放這個阻值電阻,MOS管都沒用了

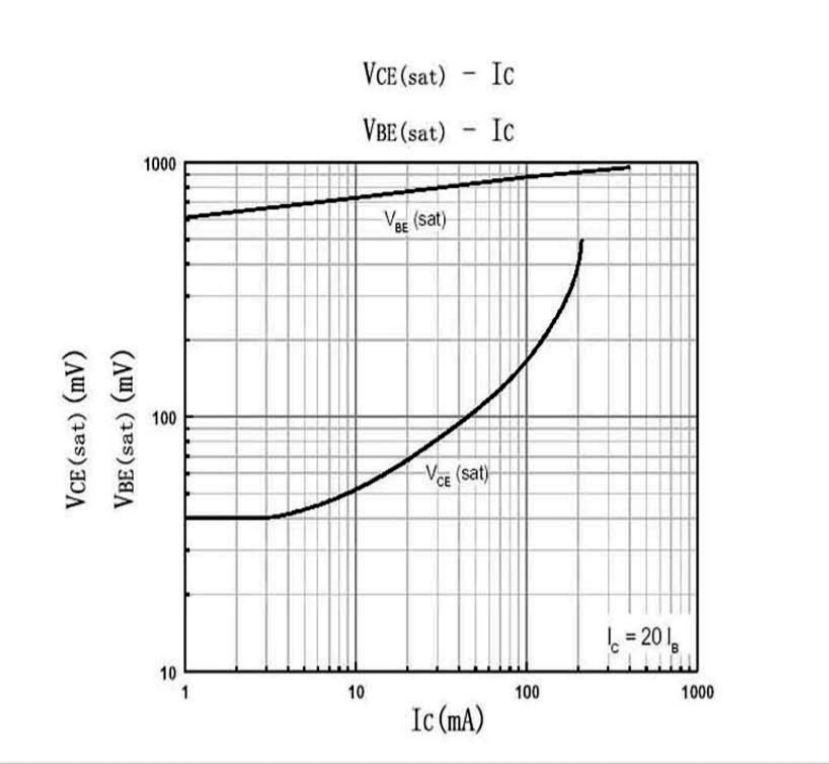

飽和電流和HFE一樣,并不是一個絕對穩定的參數,一般的三極管數據手冊會給一個大概的表,作為參考,隨便你怎么看,都不可能是C極電流1uA飽和的,那僅僅只是你電路設計有問而已

ID:1033105 · 發表于 2022-10-22 17:00

好像是一般三極管集電極電壓等于小于基級電壓就算進入三極管飽和狀態了
