51單片機開發板+L298N+帶編碼器的12v直流電機的接線問題

ID:1045221 · 發表于 2022-10-22 15:44

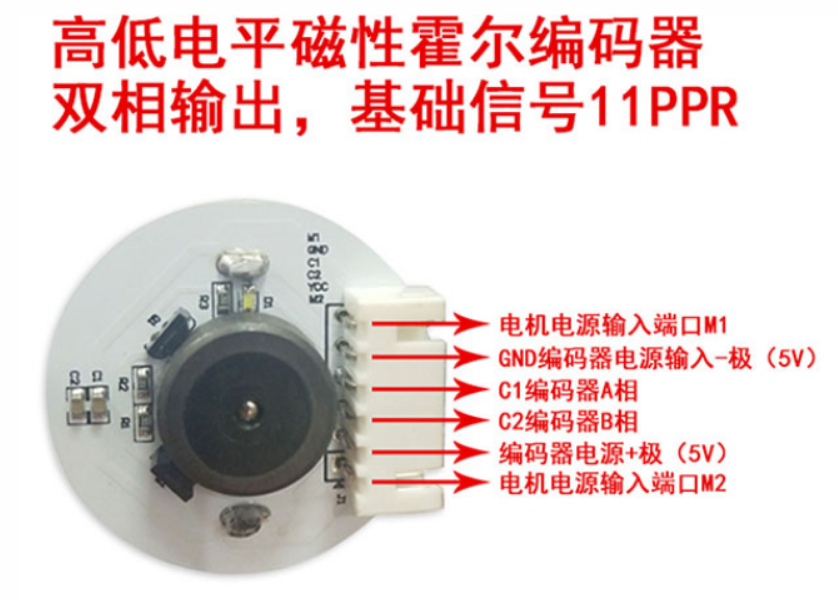

直流電機是帶霍爾傳感器，一共引出6根線，除了電機電源線，其余4根怎么接啊，要實現電機的調速功能，LCD1602顯示實時轉速，有沒有代碼資源，求助大佬們了，

ID:94031 · 發表于 2022-10-22 18:43

ID:1045221 · 發表于 2022-10-22 18:48

xuyaqi 發表于 2022-10-22 18:43

編碼器電源接51開發板上，還是L298n驅動模塊上，C1、C2是接在開發板上嗎

ID:94031 · 發表于 2022-10-22 18:53

帶霍爾輸出的直流電機不能用L298N驅動，要用類似TB6612等來驅動。

ID:94031 · 發表于 2022-10-22 18:57

bouligand 發表于 2022-10-22 18:48
編碼器電源接51開發板上，還是L298n驅動模塊上，C1、C2是接在開發板上嗎

有霍爾或者光電輸出的直流電機不能用L298N驅動，要用類似TB6612等來驅動。

ID:1045221 · 發表于 2022-10-22 19:19

xuyaqi 發表于 2022-10-22 18:53
帶霍爾輸出的直流電機不能用L298N驅動，要用類似TB6612等來驅動。

tb6612問了店家，說驅動不了

ID:844772 · 發表于 2022-10-22 19:33

bouligand 發表于 2022-10-22 18:48
編碼器電源接51開發板上，還是L298n驅動模塊上，C1、C2是接在開發板上嗎

C1 C1 接開發板，用中斷測速。編碼器電源，可以用298的5v輸出也可用開發板的。看樣子你應該用的是雙供電，298要和開發板共地的。

ID:1045221 · 發表于 2022-10-22 19:38

glinfei 發表于 2022-10-22 19:33
C1 C1 接開發板，用中斷測速。編碼器電源，可以用298的5v輸出也可用開發板的。看樣子你應該用的是雙供電 ...

好的，謝謝
