與進行生物電勢測量相關的挑戰之一是拒絕人體、電極和電纜所暴露的共模電壓。這就是為什么擁有具有高 CMRR 的儀表放大器很重要的原因。
50/60Hz 電源電壓的電容耦合是共模干擾的主要來源。你可以將這種情況想象為一個患者（到目前為止是電浮動的）通過一個低值電容器連接到一個 50/60Hz 的 220Vrms 電壓源。
當用戶/患者靠近電氣設備（有許多床邊監視器的醫院病床、手術室……）、靠近電機（例如在跑步機中）或系統使用長電纜（易受干擾）時，這種干擾會加劇。更高的耦合）。
減少這種干擾的一種方法是用已知電壓主動驅動回身體來，這樣身體就不會再電浮動了。在其基本實現中，可以驅動直流電壓，但如果根據干擾公共電壓動態驅動主體，則結果會得到改善。這是通過不斷監測兩個電極所承受的不斷變化的公共電壓來完成的。該電壓在參考電壓（通常是電源的一半）周圍鏡像并被驅動回身體。

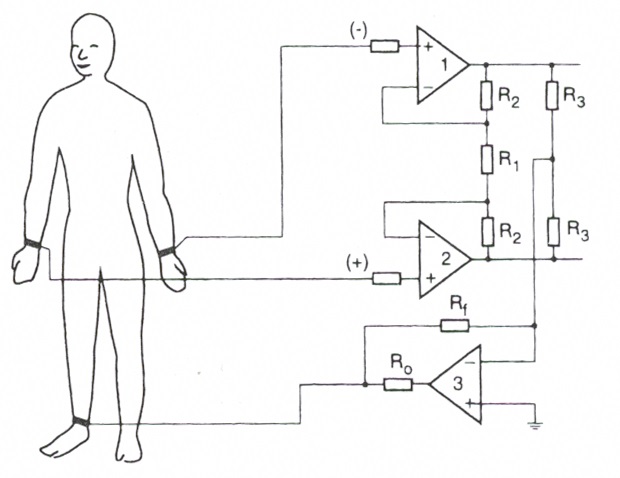

總之，當身體被電容性地拉離參考電壓時，右腿驅動 (RLD) 放大器會將其拉回。它傳統上被稱為右腿驅動，因為驅動是在離心臟最遠的身體部位（右腿）。
|
|
