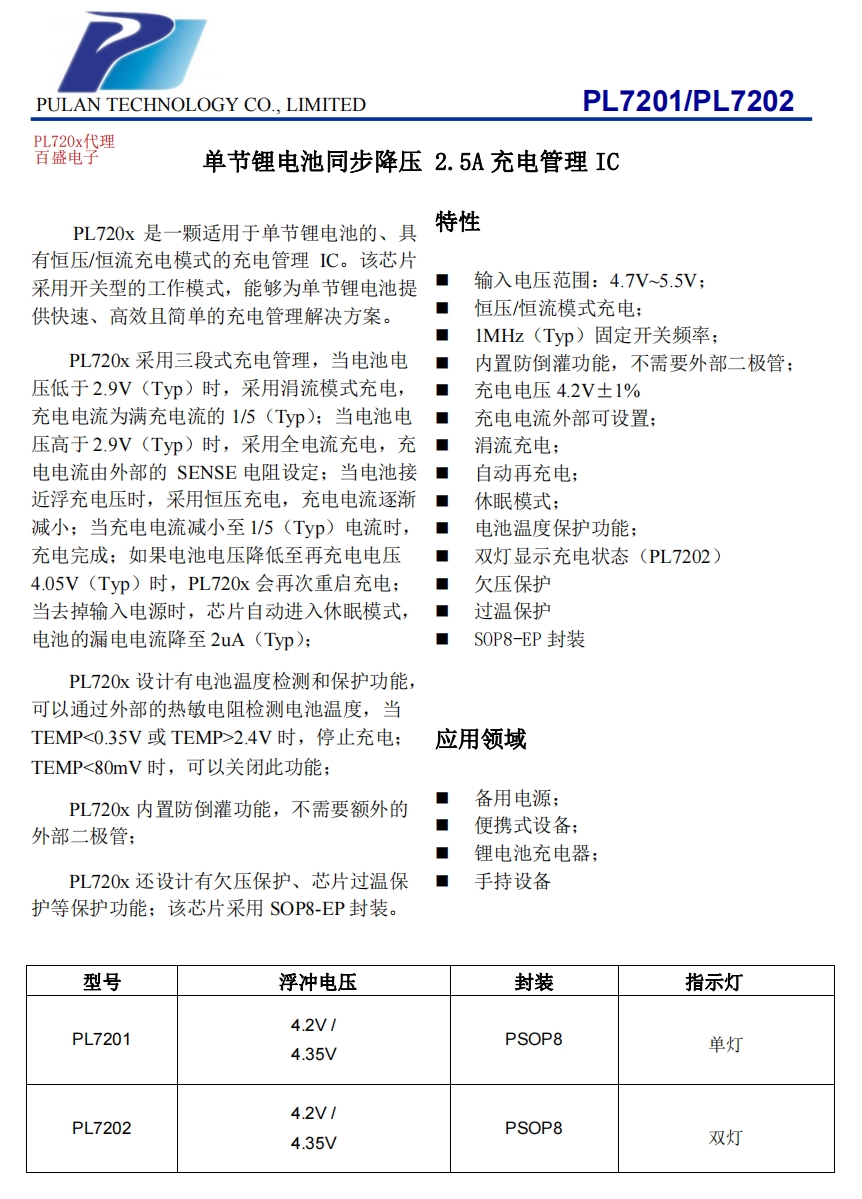

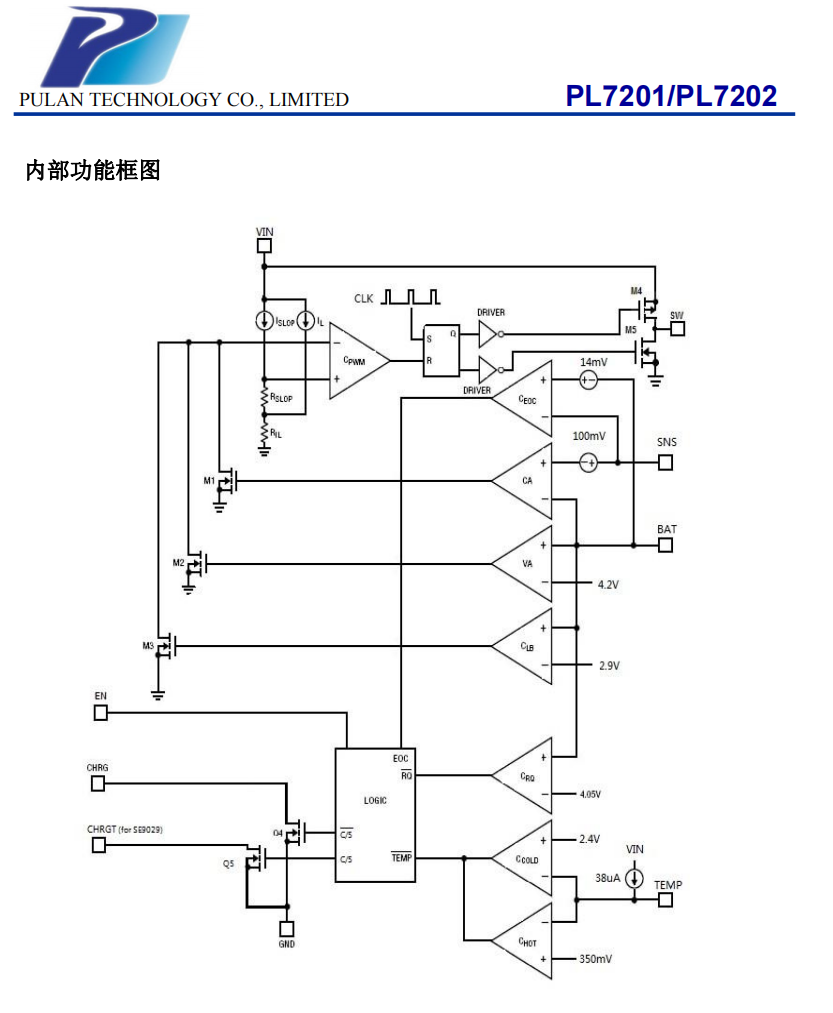

PL720x 是一顆適用于單節鋰電池的、具有恒壓/恒流充電模式的充電管理 IC。該芯片采用開關型的工作模式，能夠為單節鋰電池提供快速、高效且簡單的充電管理解決方案。
PL720x 采用三段式充電管理，當電池電壓低于 2.9V（Typ）時，采用涓流模式充電，充電電流為滿充電流的 1/5（Typ）；當電池電壓高于 2.9V（Typ）時，采用全電流充電，充電電流由外部的 SENSE 電阻設定；當電池接近浮充電壓時，采用恒壓充電，充電電流逐漸減��；當充電電流減小至 1/5（Typ）電流時，充電完成；如果電池電壓降低至再充電電壓4.05V（Typ）時，PL720x 會再次重啟充電；當去掉輸入電源時，芯片自動進入休眠模式，電池的漏電電流降至 2uA（Typ）；
PL720x 設計有電池溫度檢測和保護功能，可以通過外部的熱敏電阻檢測電池溫度，當TEMP<0.35V 或 TEMP>2.4V 時，停止充電；TEMP<80mV 時，可以關閉此功能；
PL720x 內置防倒灌功能，不需要額外的外部二極管；
PL720x 還設計有欠壓保護、芯片過溫保護等保護功能；該芯片采用 SOP8-EP 封裝。

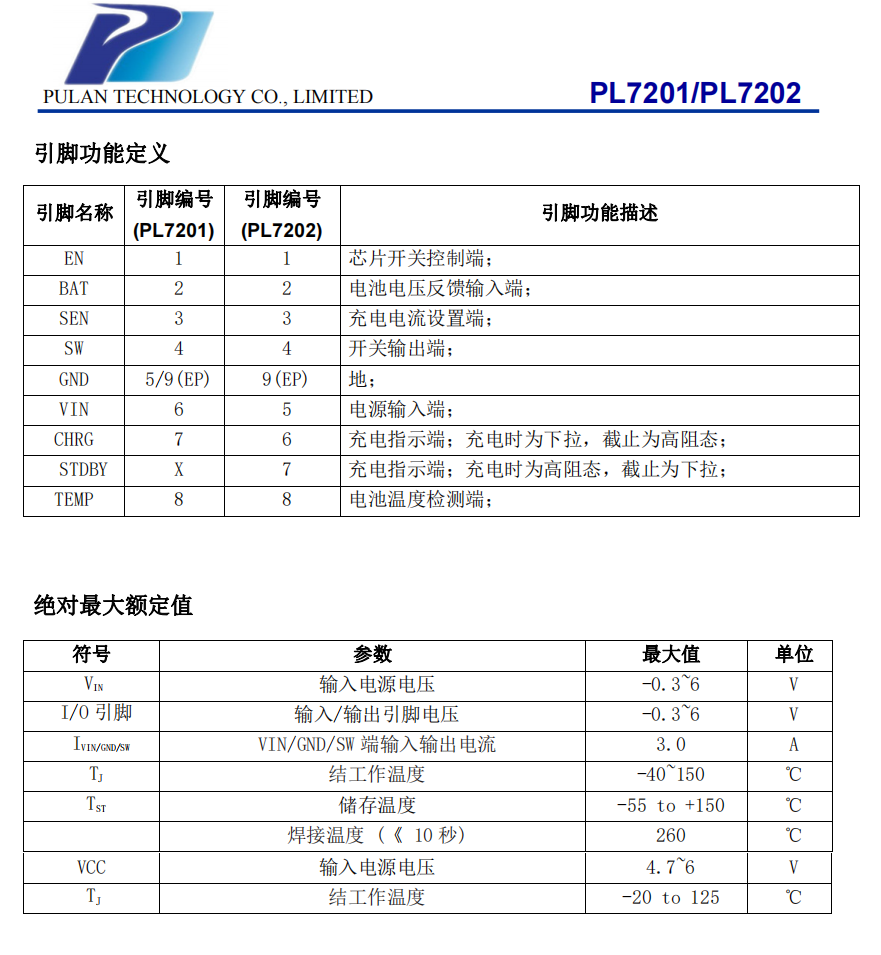

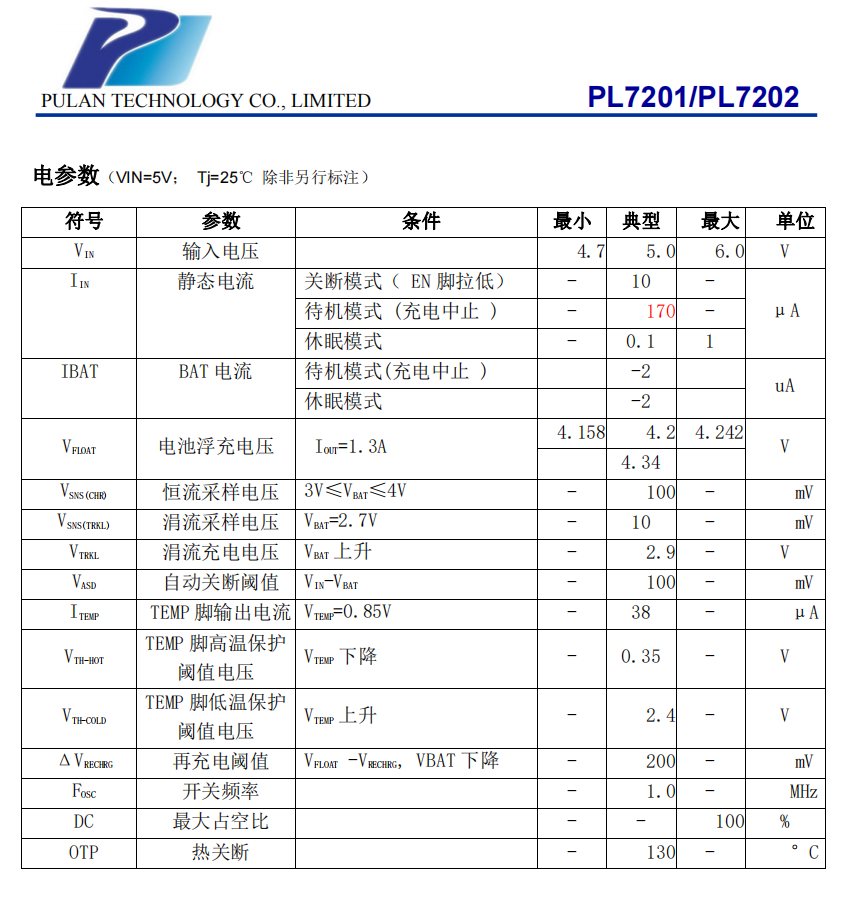

特性
輸入電壓范圍：4.7V~5.5V；
恒壓/恒流模式充電；
1MHz（Typ）固定開關頻率；
內置防倒灌功能，不需要外部二極管；
充電電壓 4.2V±1%
充電電流外部可設置；
涓流充電；
自動再充電；
休眠模式；
電池溫度保護功能；
雙燈顯示充電狀態（PL7202）
欠壓保護
過溫保護
SOP8-EP 封裝、

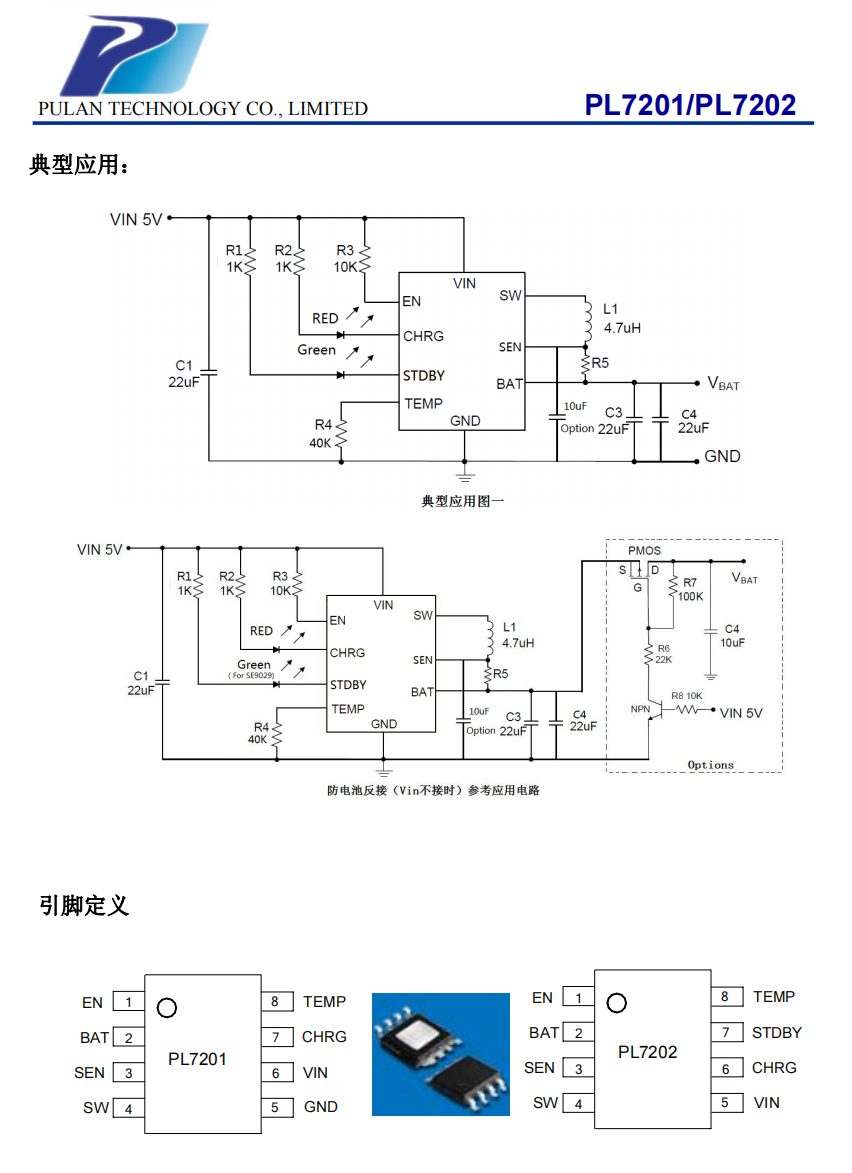

應用領域
備用電源；
便攜式設備；
鋰電池充電器；
手持設備
規格書下載：
PL7201_PL7202.pdf
(1.7 MB, 下載次數: 4)
