關于ADC差分采樣電路分析

ID:813985 · 發表于 2022-11-10 13:41

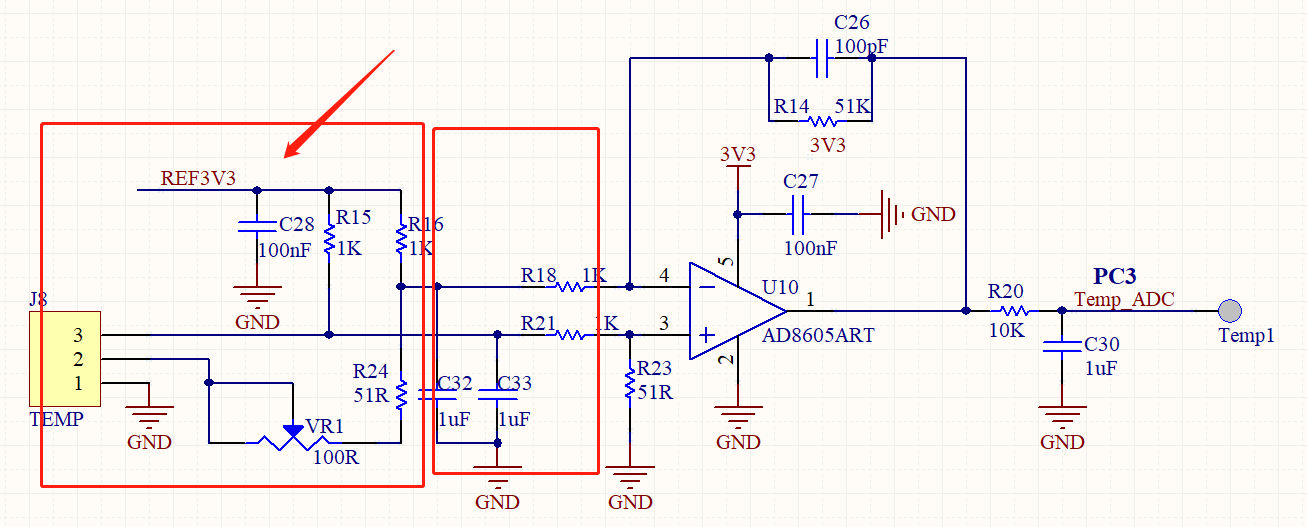

請問這個電路是差分采樣嗎？箭頭所指方框R15、R16、R24、VR1、C28的作用是什么？

ID:123289 · 發表于 2022-11-10 17:09

R15、R16、R24、VR1、與溫度傳感器構成取樣電橋。
不出意外，溫度傳感器標稱值是100歐。
VR1可調節溫度控制點。
C28平滑參考電源REF3V3。

ID:883242 · 發表于 2022-11-10 18:43

新手就是喜歡簡單問題復雜化，這么多電阻溫度一變就會不知道飄到哪里去了，根本沒有實用性，如果不計成本，用幾百塊一只的電阻倒是能做到穩定，問題是誰買？

ID:1013588 · 發表于 2022-11-10 21:07

二樓講的清晰明了，學習了，

ID:45879 · 發表于 2022-11-11 12:52

Hephaestus 發表于 2022-11-10 18:43
新手就是喜歡簡單問題復雜化，這么多電阻溫度一變就會不知道飄到哪里去了，根本沒有實用性，如果不計成本， ...

誰都是復雜化過來的

ID:883242 · 發表于 2022-11-11 18:14

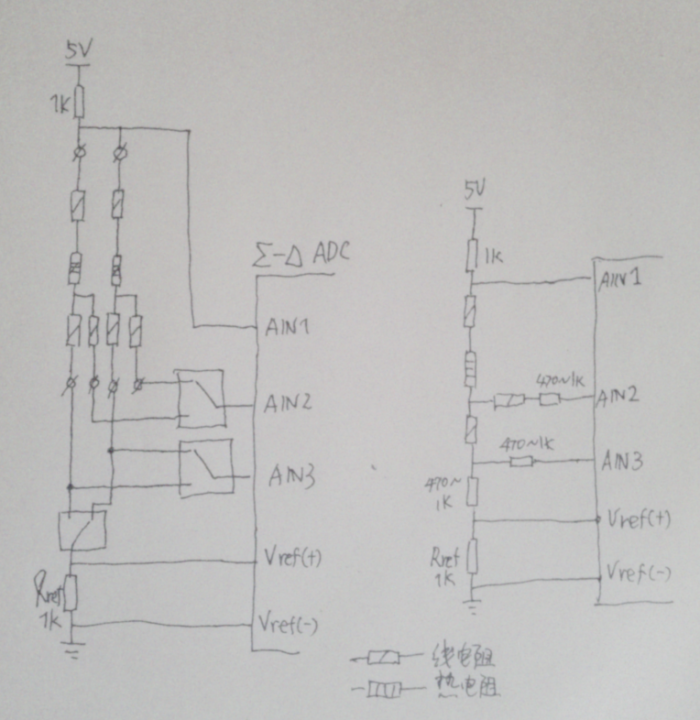

Pt100用這個電路就行了，唯一需要精密的器件是哪個Rref，可以買10ppm的或者25ppm的，價格10軟妹幣左右，國產24位ADC才兩三塊錢。

樓主圖中需要精密的器件太多了，要么成本過高，要么溫漂到不能用。
