關于光耦輸出端電路加二極管的作用?

[復制鏈接]
跳轉到指定樓層
樓主

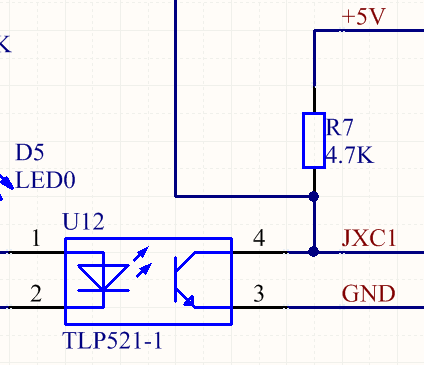

輸出端不是應該加一個上拉電阻嗎，光耦型號是TLP521


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:883242 發表于 2022-11-11 18:04 | 只看該作者
如果光耦是對外輸出，那就是保護光耦用的，防止接感性負載沒有續流打壞光耦。
回復

使用道具 舉報

板凳
ID:1013588 發表于 2022-11-11 18:46 | 只看該作者
電路示意圖畫的不是太準確，很難說二極管的作用，一般來說就是樓上說的是保護作用，即保護光耦，也保護負載，具體的還要看周圍電路，摘出這一段，就靠經驗習慣猜測，真說不準。
回復

使用道具 舉報

地板
ID:94031 發表于 2022-11-11 18:53 | 只看該作者
圖有問題，電源接錯。


回復

使用道具 舉報

5#
ID:976691 發表于 2022-11-12 08:38 來自手機 | 只看該作者
謝謝各位
回復

使用道具 舉報

6#
ID:77589 發表于 2022-11-14 11:04 | 只看該作者
不讓DRE02的電壓不超過（12V+二極管正向導通電壓）
回復

使用道具 舉報

7#
ID:824490 發表于 2022-11-14 11:17 | 只看該作者
總感覺這個圖有誤。。
回復

使用道具 舉報
