FPC/FFC排線連接器與esp32芯片在PCB焊接時,應該怎么走線

ID:391219 · 發表于 2022-11-16 20:31

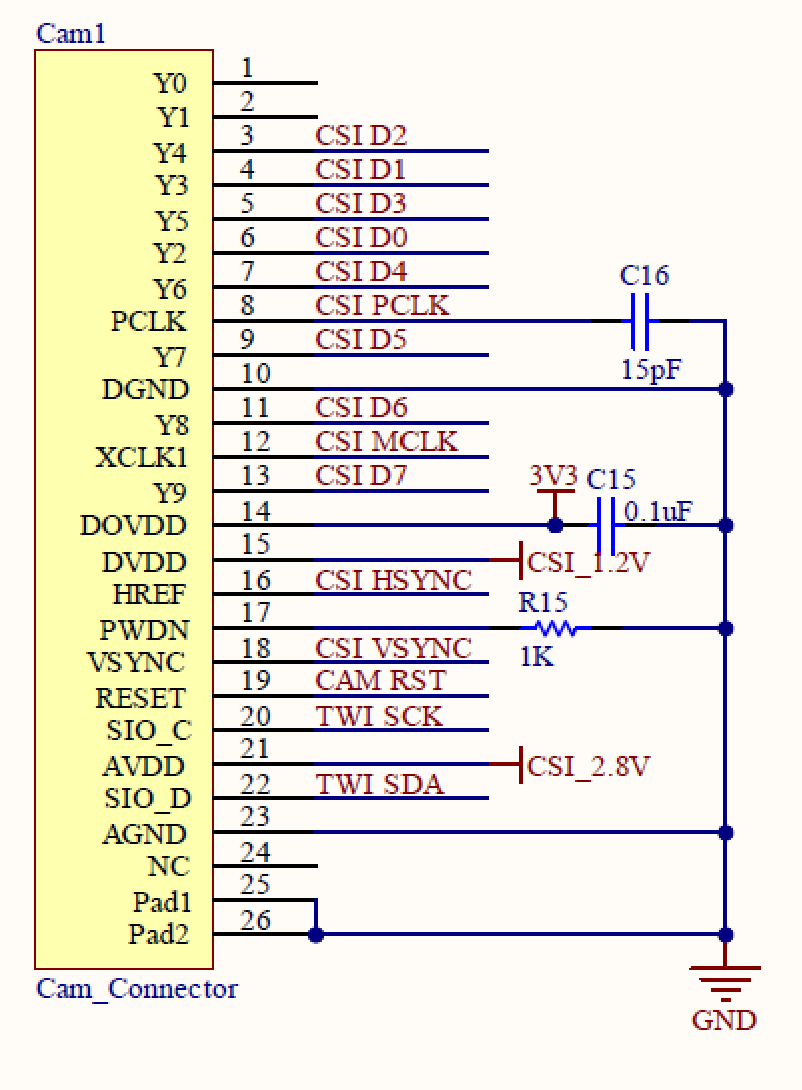

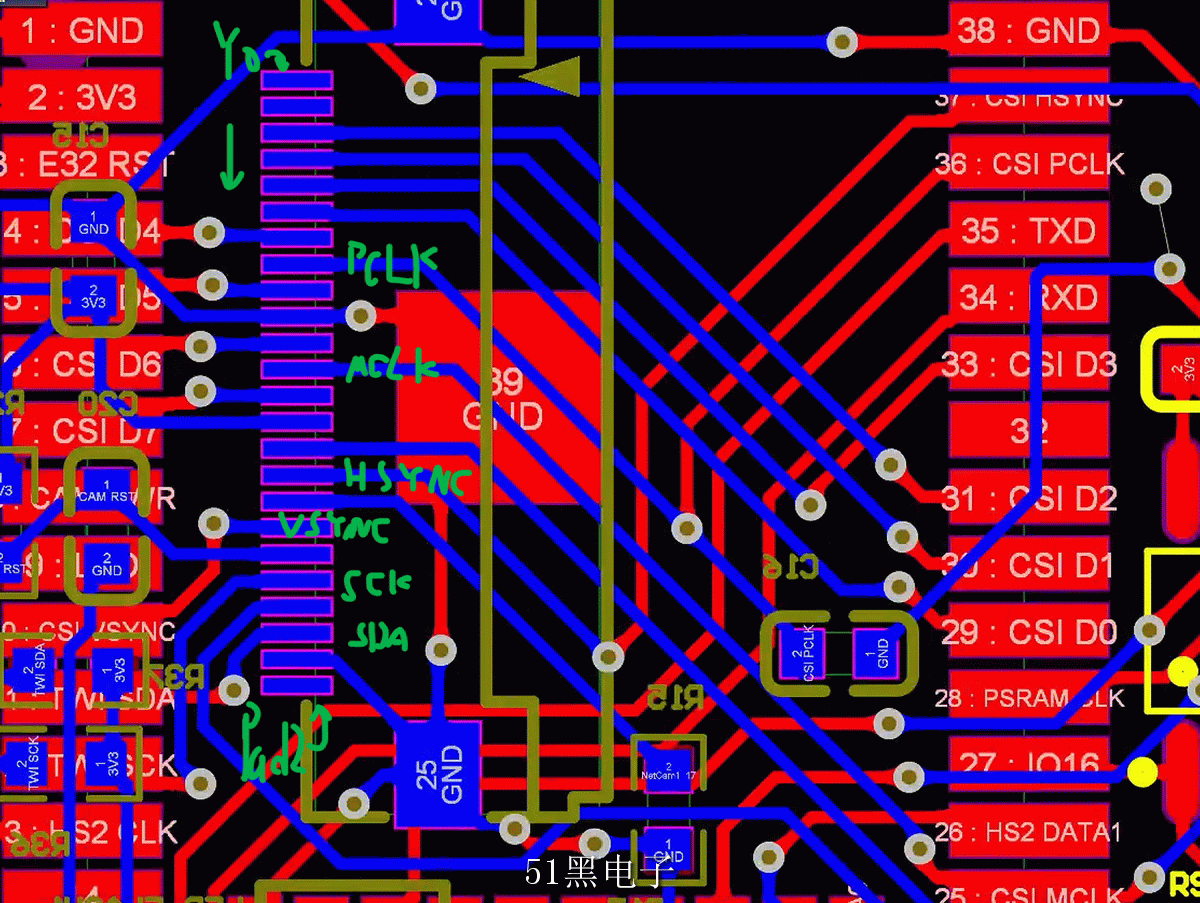

芯片是安可信的ESP32芯片，攝像頭用的是OV2640，使用的是翻蓋式的FPC排線連接器。拍出來的照片出現很多的橫紋，跟用刷子刷了一樣。目前懷疑是硬件問題，想問問大佬們，FPC/FFC排線連接器與esp32芯片焊接在PCB時，應該怎么走線？要注意點什么？麻煩大家了，謝謝！

ID:123289 · 發表于 2022-11-17 17:11

你如果懷疑就用多層板走線。各走一層，層與層之間做個屏蔽層。

ID:1088918 · 發表于 2023-8-18 11:06

老兄能不能把FPC/FFC排線連接器的PCB封裝分享一下
